Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 131 MODEL TIM-5200F/R 0307-001 BB-3 216 41 1 141 4107 WASHER V 5X10X1 4 FW 5 217 41 1 141 6705 WASHER SPR 5 4 S W 5 218 630 000 7749 BOL T ,HEX-SCT 4 M5X10 221 41 1 141 4…
130
MODEL TIM-5200F/R
0307-001
本体電装部 MACHINE ELECTRICAL SECTION
Fig. BB-3 フレーム中段 ＳＤＳ Frame Middle SDS
See Fig.B-1
Key No.1
222
223
221
276
269
266
268
260
268
231
232
269
266
233
231
232
233
231
260
269
217
218
233
232
231
233
232
231
233
232
231
275
233
232
231
234
232
231
231
266
266
266
260
261
267
270
276
262
268
268
269
263
260
269
217
218
216
222
223
221
275
232
231
232
268
233
231
232
233
231
269
268
269
266
A
A
232
233
233
269
233
232
231
233
232
231
216
268
261
232
233
266
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
131
MODEL TIM-5200F/R
0307-001
BB-3
216 411 141 4107 WASHER V 5X10X1 4 FW5
217 411 141 6705 WASHER SPR 5 4 SW5
218 630 000 7749 BOLT,HEX-SCT 4 M5X10
221 411 141 4008 WASHER V 4X9X0.8 4 FW4
222 411 141 2905 WASHER SPR 4 4 SW4
223 630 000 7602 BOLT,HEX-SCT 4 M4X6
231 411 119 1909 WASHER V 3X7X0.5 56 FW3 F
232 411 086 4408 WASHER SPR 3 56 SW3 F
233 411 041 8908 SCR PAN 3X6 52 M3X6 PAN
234 411 113 0502 SCR PAN 3X14 4 M3X14 PAN
260 630 071 2551 UNIT,I/O 4 #SAB10-TS16K41 805BB-010-860
261 630 071 2568 UNIT,I/O 2 #SAB10-TA16K41A 805BB-010-861
262 630 071 2544 UNIT,I/O 1 #SAB10-TA16K3A 805BB-010-966
263 630 074 5146 P.C.B,MOUNT(SDS-DOUT) 1 UA04*001*0001 805BB-01U-967
266 630 069 1078 ACCESSORY,P.C.B 28 805BB-010-866
267 630 006 0218 ACCESSORY,P.C.B 4 805BB-010-968
268 630 070 2972 CONNECTOR 7 805BB-010-868
269 630 070 2965 CONNECTOR 8 805BB-010-652
270 630 072 0815 CORD 1 805BP-010-459
275 630 084 3088 BOX 2 805BB-010-275
276 630 084 3095 COVER 2 805BB-010-276
132
MODEL TIM-5200F/R
0307-001
本体電装部 MACHINE ELECTRICAL SECTION

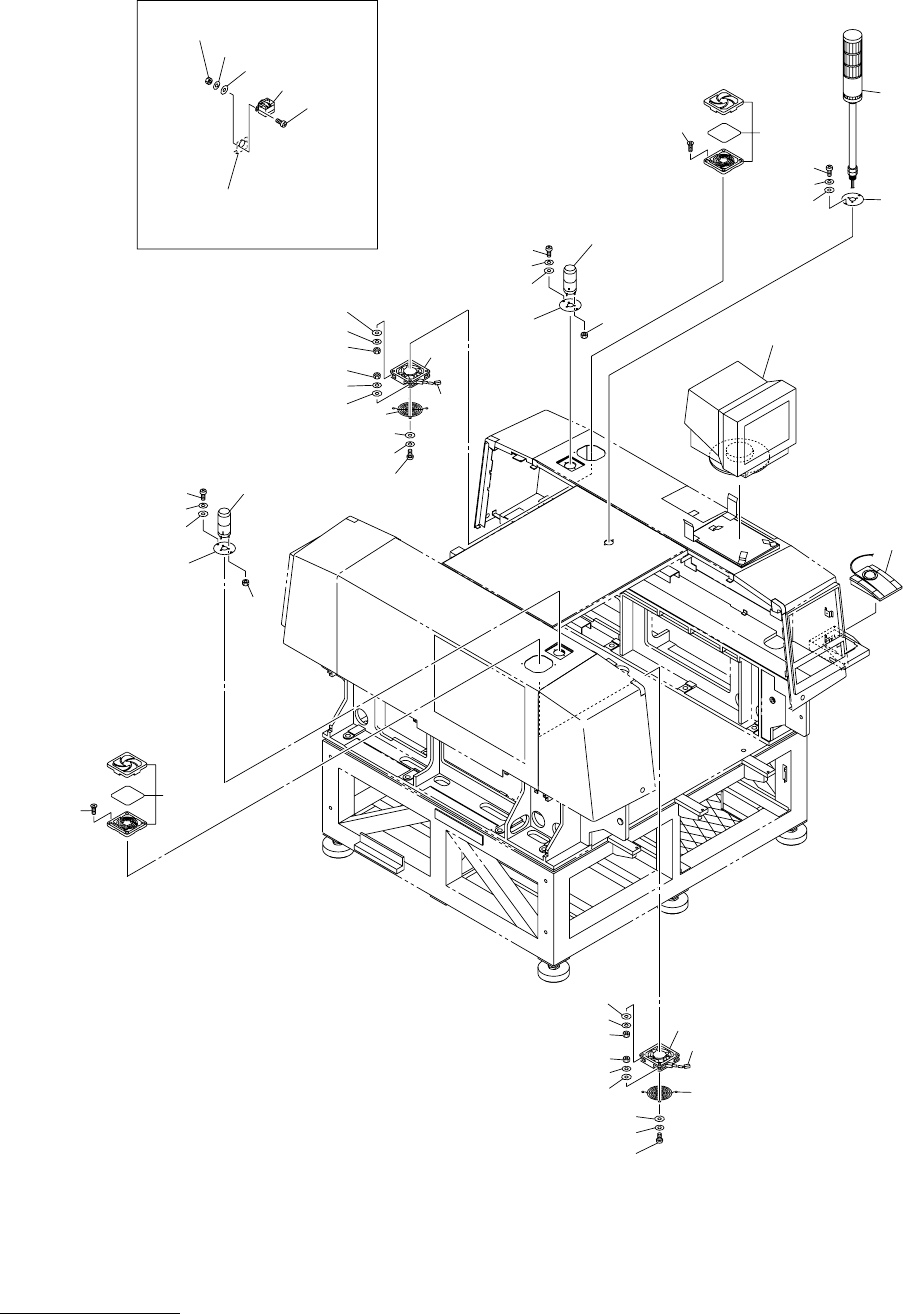

Fig. BB-4 装置上面 Machine Upper
367
368
363
340
337
336
377
339
362
366
335
359
360
337
336
361
338
337
340
336
337
336
340
342
343
341
335
366
337
336
340
337
340
336
337
336
338
359
360
361
337
338
336
369
369
370
370
337
338
336
369
369
See Fig.G-1
Key No.8
