Key No. P A R T No. P AR T NAME Q’ t y REMARKS NOTE 149 MODEL TIM-5200F/R 0307-001 BC-4 310 41 1 034 7208 SCR FL T 3X8 7 M3X8 FL T 31 1 41 1 1 19 1909 W ASHER V 3X7X0.5 4 FW3 F 312 41 1 086 4408 W ASHER SPR 3 4 SW3 F 313…
148
MODEL TIM-5200F/R
0307-001

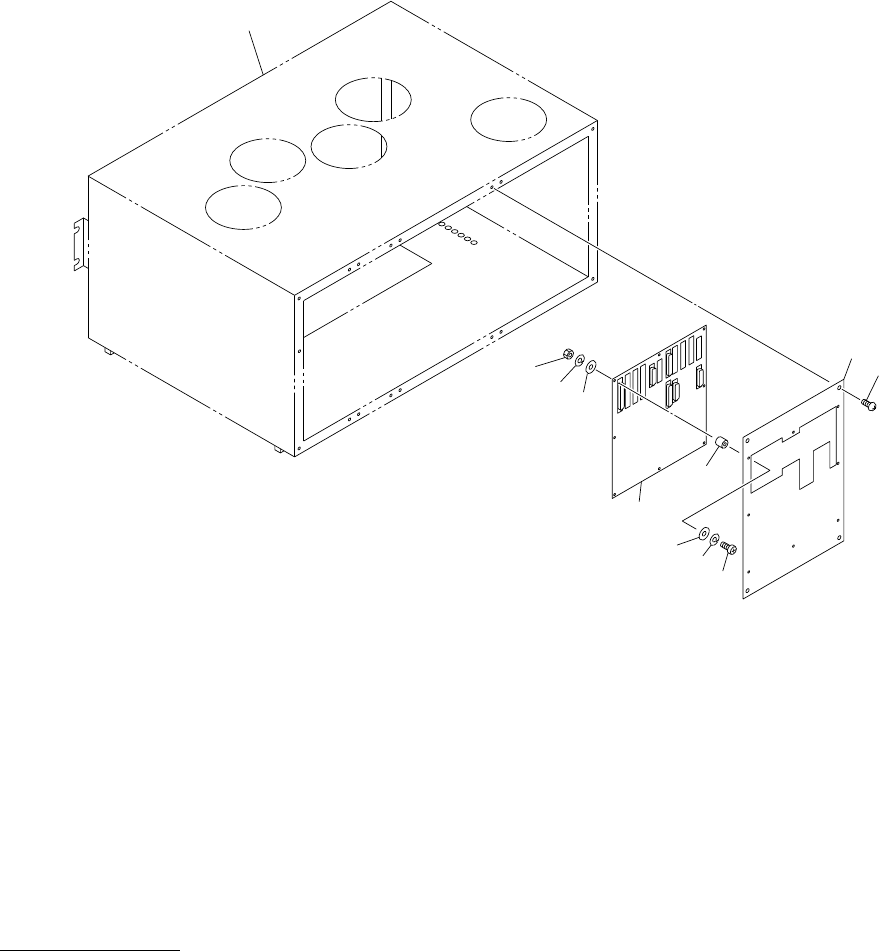

制御ボックス部 CONTROL BOX SECTION
Fig. BC-4 制御ボックスＳＤＳ Control Box SDS
313
311
362
352
361
351
354
364
320
371
310
363
310
356
355
312
See Fig.BC-1
Key No.71
See Fig.BQ-1
Key No.60
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
149
MODEL TIM-5200F/R
0307-001
BC-4
310 411 034 7208 SCR FLT 3X8 7 M3X8 FLT
311 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
312 411 086 4408 WASHER SPR 3 4 SW3 F
313 411 042 0703 SCR PAN 3X8 4 M3X8 PAN
320 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
351 630 069 1061 ACCESSORY,P.C.B 4 805BC-010-351
352 630 069 1078 ACCESSORY,P.C.B 4 805BC-010-352
354 630 049 5218 CONNECTOR 1 805BC-010-354
355 630 069 9630 CONNECTOR 1 805BC-010-355
356 630 069 9647 CONNECTOR 2 805BC-010-356
361 630 071 2537 UNIT,I/O 1 #SAB10-TS16K3 805BC-010-551
362 630 071 2544 UNIT,I/O 1 #SAB10-TA16K3A 805BC-010-552
363 630 049 3306 CONNECTOR 1 805BC-010-259
364 630 054 8747 CONNECTOR 1 805BC-010-260
371 630 073 2726 PANEL(R) 1 805BC-010-080
150
MODEL TIM-5200F/R
0307-001

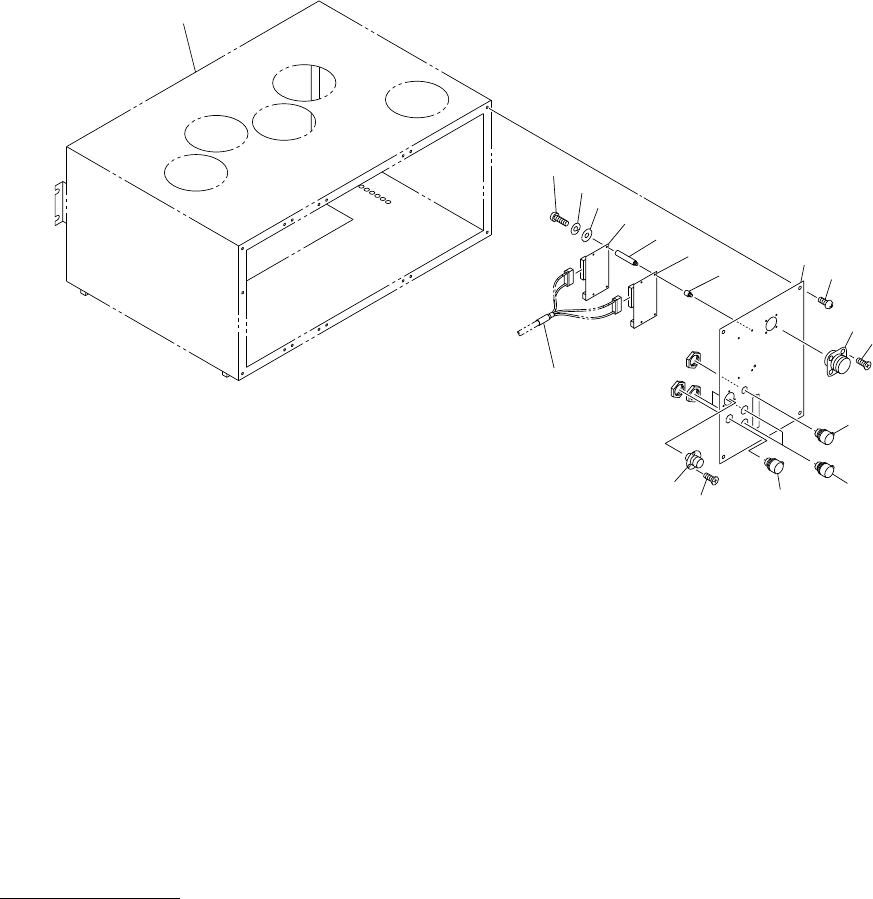

制御ボックス部 CONTROL BOX SECTION
Fig. BC-5 制御ボックス配線ボード Control Box Wiring Board
414
413
412
411
452
471
420
412
411
462
See Fig.BC-1
Key No.71
