Key No. P A R T No. P AR T NAME Q’ t y REMARKS NOTE 155 MODEL TIM-5200F/R 0307-001 BC-9 851 630 077 7031 P .C.B,MOUNT(SDS-VME-I/F) 1 UA21*001*0000 805BC-01U-851 852 630 076 0613 P .C.B,MOUNT(SRAM 4M) 1 UA15*001*0000 805B…
154
MODEL TIM-5200F/R
0307-001
制御ボックス部 CONTROL BOX SECTION

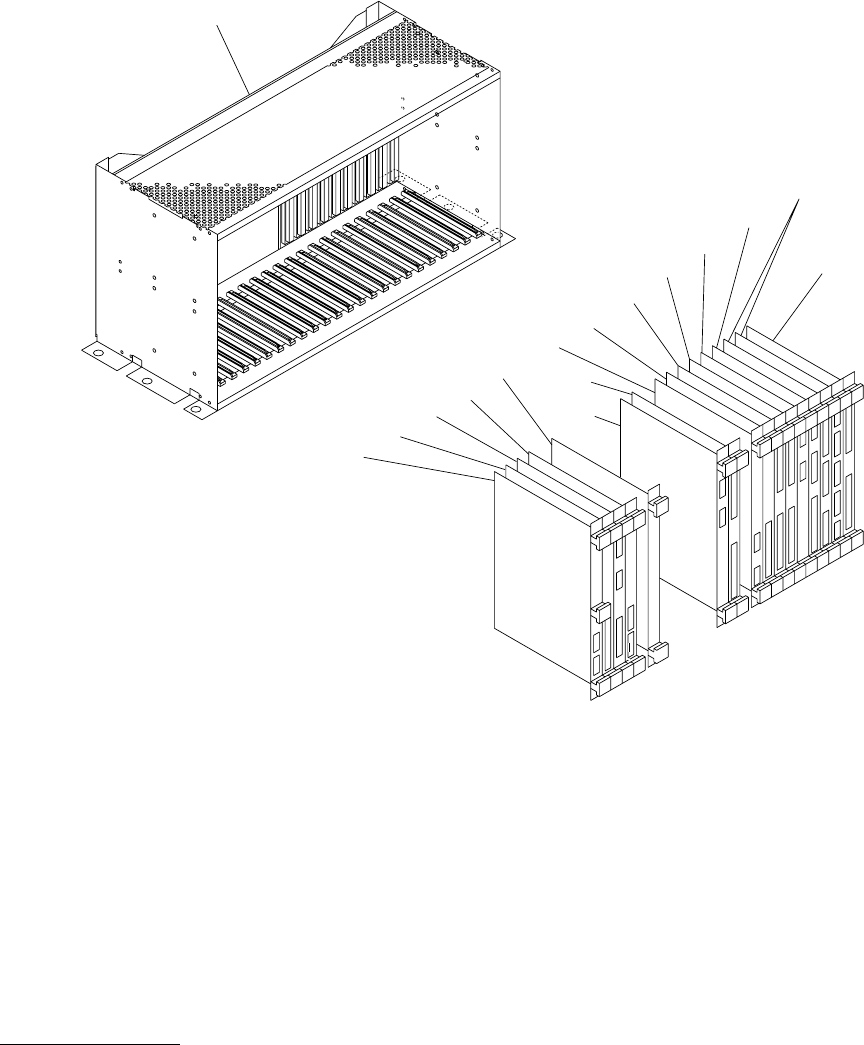

Fig. BC-9 制御基板レイアウト Control P.C.B Layout
See Fig.BC-1
Key No.51
852
856
854
859
853
855
863
865
857
858
860
851
867
866
864
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
155
MODEL TIM-5200F/R
0307-001
BC-9
851 630 077 7031 P.C.B,MOUNT(SDS-VME-I/F) 1 UA21*001*0000 805BC-01U-851
852 630 076 0613 P.C.B,MOUNT(SRAM 4M) 1 UA15*001*0000 805BC-01U-852
853 630 052 2822 P.C.B,MOUNT(SERIAL 2CH) 1 U931*001*0000 805BC-01U-853
854 630 065 8644 P.C.B,MOUNT(CPU1) 1 U982*002*0000 805BC-01U-854
855 630 065 8651 P.C.B,MOUNT(CPU2) 1 U983*002*0000 805BC-01U-855
856 630 074 3807 P.C.B,MOUNT(CRT) 1 UA14*001*0000 805BC-01U-856
857 630 086 4618 P.C.B,MOUNT(MOTOR CONT4) 1 UA13*002*0000 805BC-01U-857
858 630 086 4625 P.C.B,MOUNT(MOTOR CONT4) 1 UA13*002*0001 805BC-01U-858
859 630 075 0393 P.C.B,MOUNT(MOTOR CONT4) 1 U996*002*0002 805BC-01U-859
860 630 083 1023 P.C.B,MOUNT(MOTOR CONT4) 1 U996*002*0004 805BC-01U-860
863 630 087 3559 P.C.B,MOUNT 1 UA11*003*0000 805BC-01U-863
864 630 052 2815 P.C.B,MOUNT(I/O) 1 U929*001*0000 805BC-01U-864
865 630 085 3681 P.C.B,MOUNT 1 UA60*001*0000 805BC-01U-865
866 630 074 5214 P.C.B,MOUNT(CPU3) 1 UA17*001*0000 805BC-01U-866
867 630 121 7666 P.C.B,MOUNT 1 U996*002*0006 805BC-01U-867
156
MODEL TIM-5200F/R
0307-001
ドライバ部 DRIVER SECTION

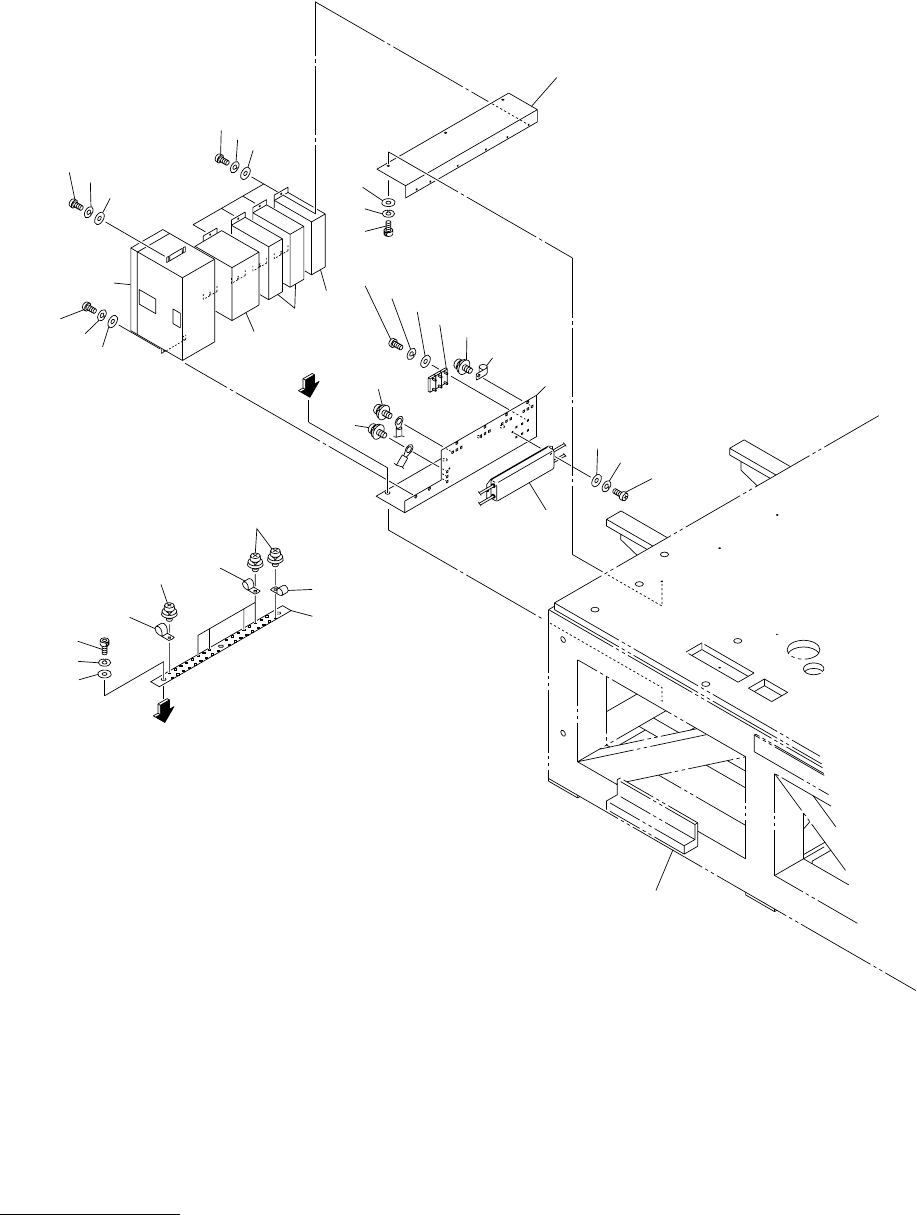

Fig. BD-1 ドライバＡレイアウト Driver A Layout
54
36
37
38
52
53
61
72
71
See Fig.B-1
Key No.1
48
47
46
51
19
17
15
48
47
46
48
47
46
15
17
19
41
62
42
43
96
96
96
96
96
91
92
91
91
A
A
73
