170 MODEL TIM-5200F/R 0307-001 電源部 POWER SUPPL Y SECTION Fig. BF-4 電源２ レイアウト （３） Power Supply 2 Layout (3) 338 337 336 356 355 354 386 381 351 355 338 337 336 365 See Fig.BF-3 Key No.173 357 357 357 351 357 359 358 362 3…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
169
MODEL TIM-5200F/R
0307-001
BF-3
216 630 001 0220 WASHER 4 BW5
217 411 141 6705 WASHER SPR 5 4 SW5
218 630 000 7756 BOLT,HEX-SCT 4 M5X12
231 411 119 1909 WASHER V 3X7X0.5 2 FW3 F
232 411 086 4408 WASHER SPR 3 2 SW3 F
233 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
236 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
237 411 008 1706 WASHER SPR 4 8 SW4 F
238 411 043 5004 SCR PAN 4X8 8 M4X8 PAN
253 407 005 1306 DIODE DS135C 1 805BG-010-659
254 630 071 3343 COVER 4 805BG-010-554
257 630 082 3912 TIMER 1 KT02 805BG-010-157
258 630 063 5423 RELAY 2 K102A,K102B 805BG-010-158
259 630 063 5430 SOCKET 2 805BG-010-159
260 630 068 9723 RELAY 17 K08,K51,K104A,K105A,K106A,K107A,
K108A,K109A,K151A,K152A,K153A,
K104B,K105B,K106B,K107B,K108B,
K109B 805BG-010-160
261 630 049 2064 SOCKET 17 805BG-010-251
271 630 083 5472 TERMINAL 2 805BG-010-351
274 630 083 5519 ACCESSORY,WIRING 1 805BG-010-354
275 630 049 3672 BRACKET,WIRING 2 805BG-010-355
276 630 089 6565 RAIL,WIRING 1 805BG-010-756
277 630 089 6756 RAIL,WIRING 1 805BG-010-370
279 630 000 1273 ACCESSORY,WIRING 1 805BG-010-754
280 630 000 1051 BRACKET,WIRING 3 805BG-010-755
281 630 095 2704 RELAY 1 K99 805BG-010-153
282 630 115 8440 RELAY 2 K131A,K131B 805BG-010-560
283 630 049 2194 EM-CONTACTOR 2 KM31,KM32 805BG-010-768
285 407 140 4804 VARISTOR TNR15G470K 3 805BG-010-058
286 630 119 9665 CIRCUIT PROTECTOR 1 Q206 805BG-010-853
291 630 120 3140 PANEL 1 805BG-010-073
170
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

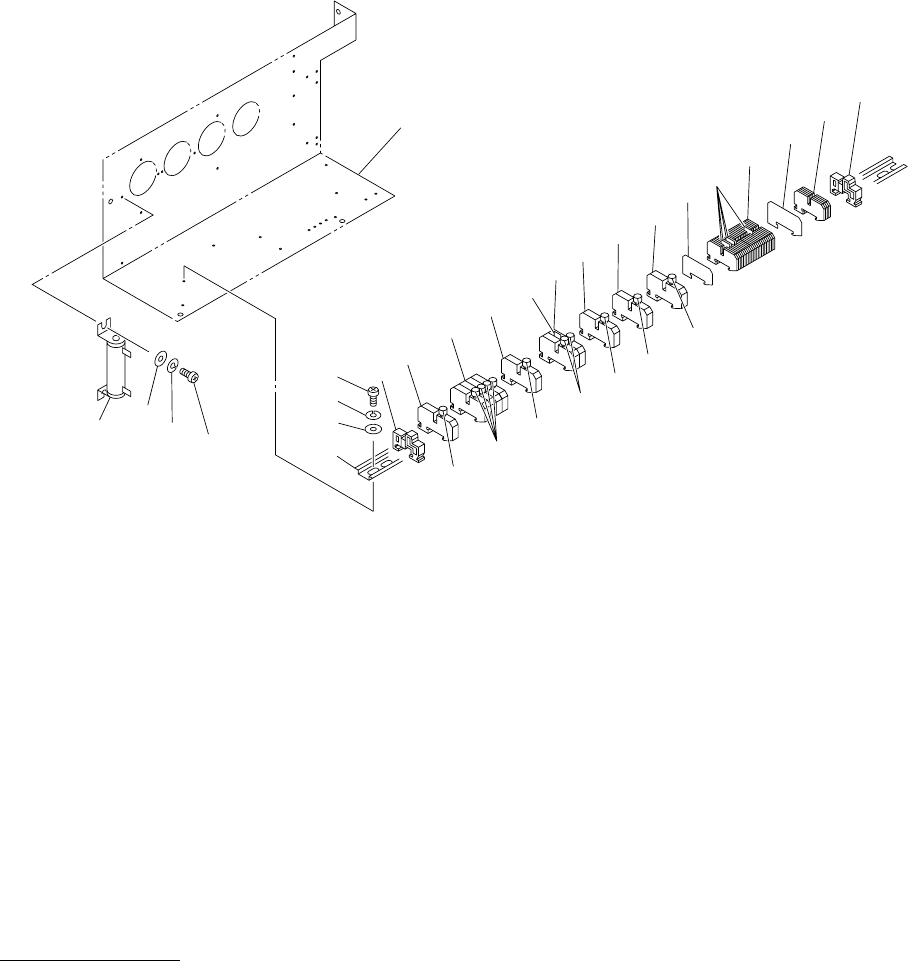

Fig. BF-4 電源２ レイアウト（３） Power Supply 2 Layout (3)
338
337
336
356
355
354
386
381
351
355
338
337
336
365
See Fig.BF-3
Key No.173
357
357
357
351
357
359
358
362
360
357
363
357
362
360
357
357
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
171
MODEL TIM-5200F/R
0307-001
BF-4
336 411 119 2104 WASHER V 4X9X0.8 7 FW4 F
337 411 008 1706 WASHER SPR 4 7 SW4 F
338 411 043 5004 SCR PAN 4X8 7 M4X8 PAN
351 630 083 5472 TERMINAL 27 805BG-010-351
354 630 083 5519 ACCESSORY,WIRING 1 805BG-010-354
355 630 049 3672 BRACKET,WIRING 2 805BG-010-355
356 630 089 6565 RAIL,WIRING 1 805BG-010-756
357 630 083 5496 FUSE HOLDER 12 805BG-010-255
358 423 022 8203 FUSE 250V 3.15A 1 F113 805BG-010-358
359 423 025 1904 FUSE 250V 1.6A 1 F102 805BG-010-359
360 423 022 8005 FUSE 250V 1A 5 F105,F106,F107,F108
805BG-010-360
362 423 022 8302 FUSE 250V 5A 4 F114,F152,F151,F161
805BG-010-362
363 423 022 8104 FUSE 250V 2A 1 F154 805BG-010-363
365 402 079 8909 WIRE WOUND 50 JE 80W 1 R1 805BG-010-365
376 630 058 8415 ACCESSORY,WIRING 1 805BG-010-556
381 630 098 2749 ACCESSORY,WIRING 1 805BG-010-366
386 630 083 5564 ACCESSORY,WIRING 4 805BG-010-260
