172
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

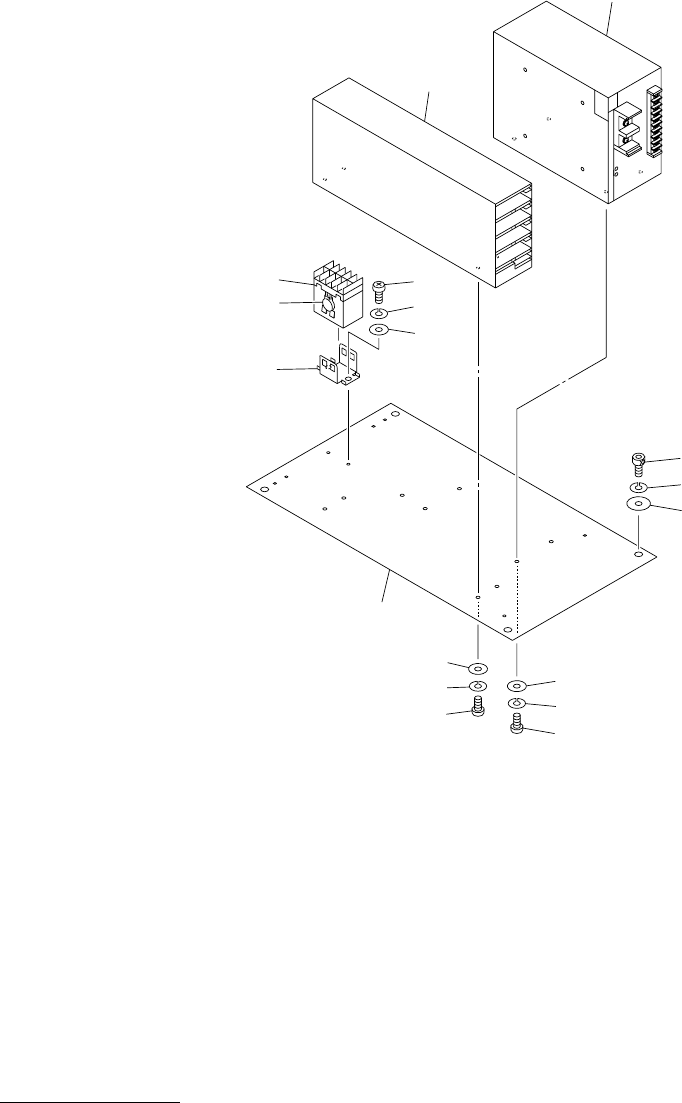

Fig. BF-5 電源２ レイアウト（４） Power Supply 2 Layout (4)
479
480
438
437
436
482
483
481
478
436
437
438
436
437
438
418
417
416
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
173
MODEL TIM-5200F/R
0307-001
BF-5
416 630 001 0220 WASHER 4 BW5
417 411 141 6705 WASHER SPR 5 4 SW5
418 630 000 7756 BOLT,HEX-SCT 4 M5X12
436 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
437 411 008 1706 WASHER SPR 4 8 SW4 F
438 411 043 5004 SCR PAN 4X8 8 M4X8 PAN
478 630 120 3164 BRACKET 1 805BG-010-078
479 630 085 4145 UNIT,POWER 1 G08,JWS600-24 805BG-010-769
480 630 083 3294 UNIT,POWER 1 G06,07,10,12,#MA6000057A
805BG-010-766
481 630 049 2422 BRACKET,WIRING 1 805BG-010-857
482 630 069 7278 RELAY 1 K53 805BG-010-856
483 407 140 4804 VARISTOR TNR15G470K 1 741BG-010-058
174
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

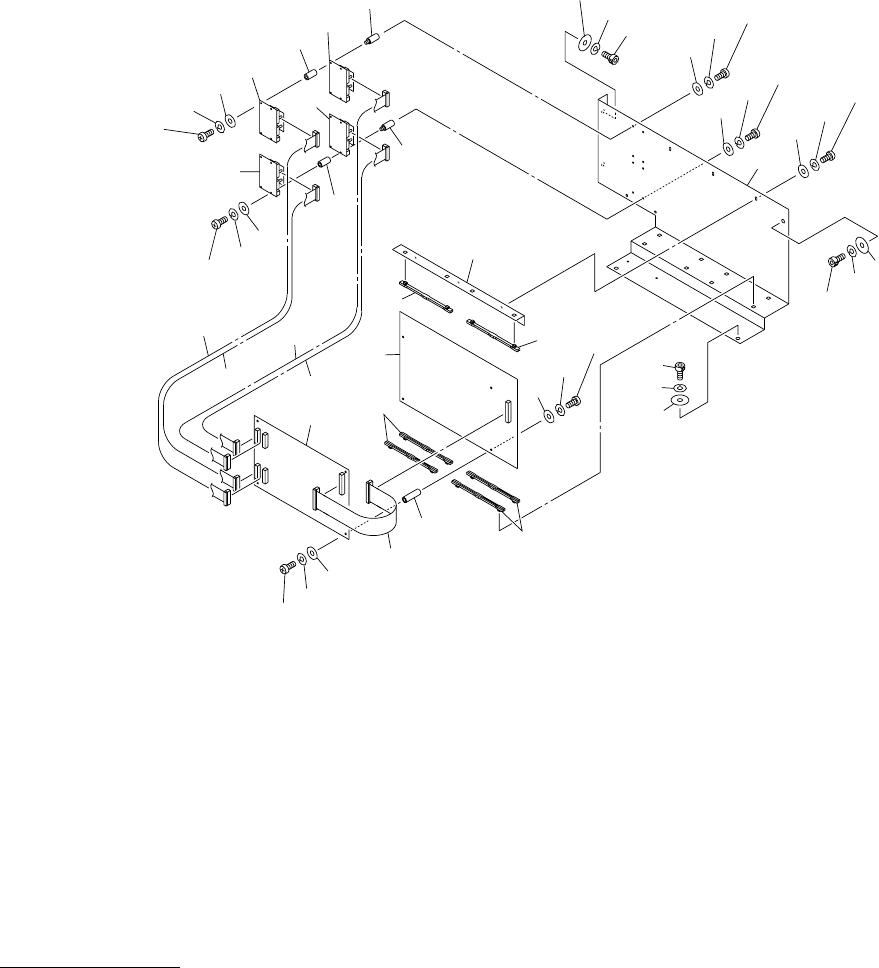

Fig. BF-6 ドライバＤＣパネル Driver DC Panel
516
517
518
531
532
533
531
532
533
536
581
518
518
517
516
517
516
537
538
536
555
582
555
571
555
560
559
572
536
537
538
558
558
558
531
556
557
552
552
532
533
531
552
556
551
557
532
533
558
537
538
555
