176
MODEL TIM-5200F/R
0307-001

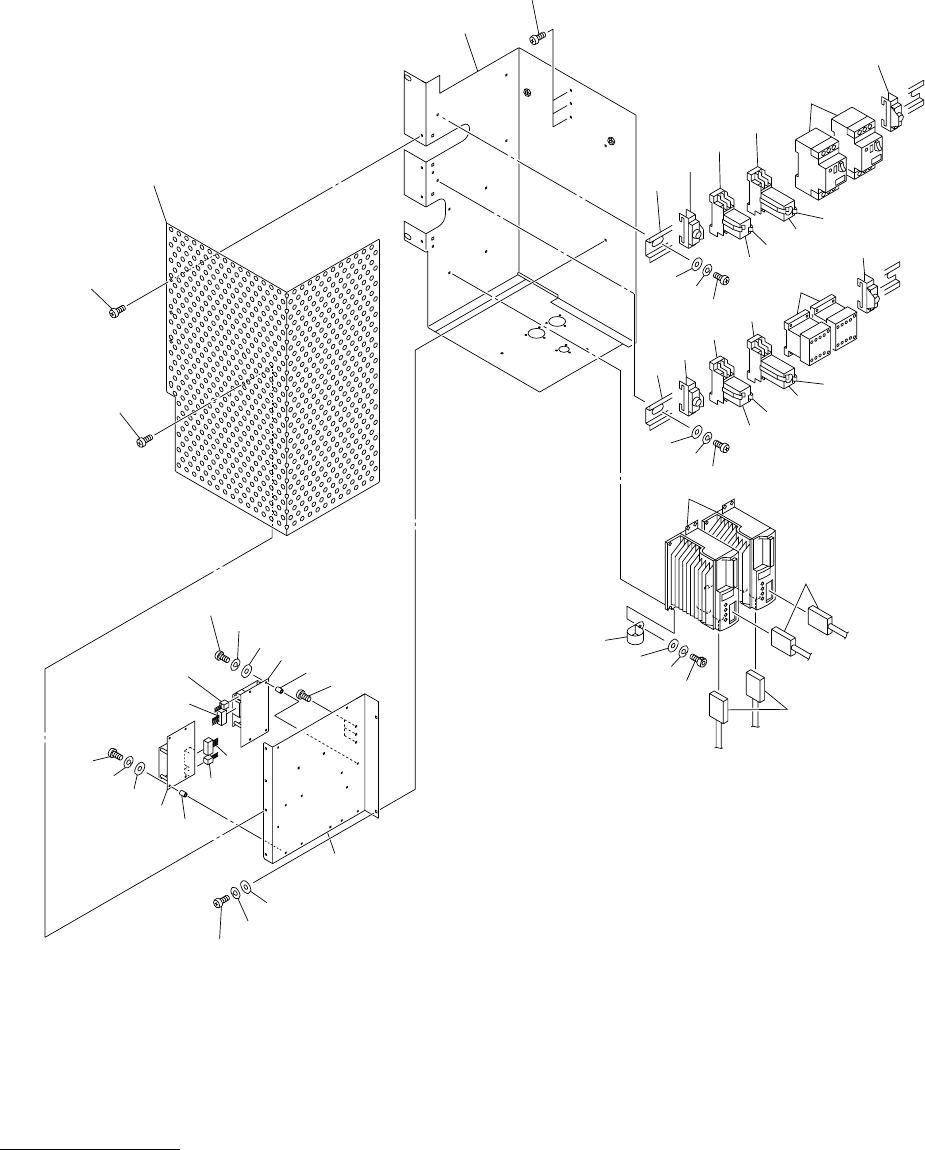

電源部 POWER SUPPLY SECTION
Fig. BF-7 電源４ Power Supply 4
638
681
661
660
686
686
691
660
636
637
638
661
660
686
686
692
660
689
687
688
690
636
637
638
693
616
617
619
689
687
688
690
685
635
632
631
665
667
635
632
631
636
682
637
638
638
638
666
667
638
649
649
650
650
696
695
697
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
177
MODEL TIM-5200F/R
0307-001
BF-7
616 411 141 4107 WASHER V 5X10X1 4 FW5
617 411 141 6705 WASHER SPR 5 4 SW5
619 630 000 7749 BOLT,HEX-SCT 4 M5X10
621 411 141 4008 WASHER V 4X9X0.8 4 FW4
622 411 141 2905 WASHER SPR 4 4 SW4
623 630 000 7633 BOLT,HEX-SCT 4 M4X12
631 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
632 411 086 4408 WASHER SPR 3 4 SW3 F
635 411 113 0502 SCR PAN 3X14 4 M3X14 PAN
636 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
637 411 008 1706 WASHER SPR 4 8 SW4 F
638 411 043 5004 SCR PAN 4X8 18 M4X8 PAN
654 630 071 3237 WIRE PARTS 1 805BJ-010-054
660 630 000 1051 BRACKET,WIRING 4 805BJ-010-360
661 630 089 6701 RAIL,WIRING 2 805BJ-010-359
665 630 071 2537 UNIT,I/O 1 #SAB10-TS16K3 805BJ-010-155
666 630 071 2544 UNIT,I/O 1 #SAB10-TA16K3A 805BJ-010-156
667 630 006 0225 ACCESSORY,P.C.B 8 805BJ-010-157
681 630 120 4222 BASE 1 805BJ-010-071
682 630 120 4239 PANEL 1 805BJ-010-072
685 630 122 8259 COVER 1 805BJ-010-075
686 630 045 4260 SOCKET 4 805BJ-010-356
687 630 000 1020 BRACKET,WIRING 2 805BJ-010-357
688 630 063 5782 TIMER 2 KT251,KT252 805BJ-010-358
689 630 049 2125 RELAY 2 K251,K252 805BJ-010-355
690 630 000 1037 BRACKET,WIRING 2 805BJ-010-458
691 630 108 3520 CIRCUIT PROTECTOR 2 Q251,Q252 805BJ-010-460
692 630 081 6396 EM-CONTACTOR 2 KM251,KM252 805BJ-010-354
693 630 081 5887 UNIT,DRIVER 2 ASMD201(A1),ASMD201(B1)
805BJ-010-461
695 630 081 5894 CONNECTOR 2 805BJ-010-352
696 630 081 5870 CORD 2 805BJ-010-351
697 630 121 5730 WIRE PARTS 1 805BJ-010-465
178
MODEL TIM-5200F/R
0307-001
コンベアボックス部 CONVEYOR BOX SECTION
Fig. BK-1 コンベア１ ボックス Conveyor 1 Box
41
42
43
31
32
33
33
32
31
37
38
36
71
65
66
38
36
37
38
36
37
38
36
37
38
66
65
52
53
51
54
53
54
53
54
63
98
58
80
55
.
58
55
.
56
54
96
65
66
65
88
40
51
65
33
32
31
91
90
69
70
68
67
31
32
30
38
38
72
79
31
32
33
75
77
43
42
41
95
94
62
60
97
VIEW "A"
A
39
