Key No. P A R T No. P AR T NAME Q’ t y REMARKS NOTE 181 MODEL TIM-5200F/R 0307-001 BK-2 121 41 1 141 4008 WASHER V 4X9X0.8 4 FW 4 122 41 1 141 2905 WASHER SPR 4 4 S W 4 123 630 000 7619 BOL T ,HEX-SCT 4 M4X8 130 41 1 054…
180
MODEL TIM-5200F/R
0307-001

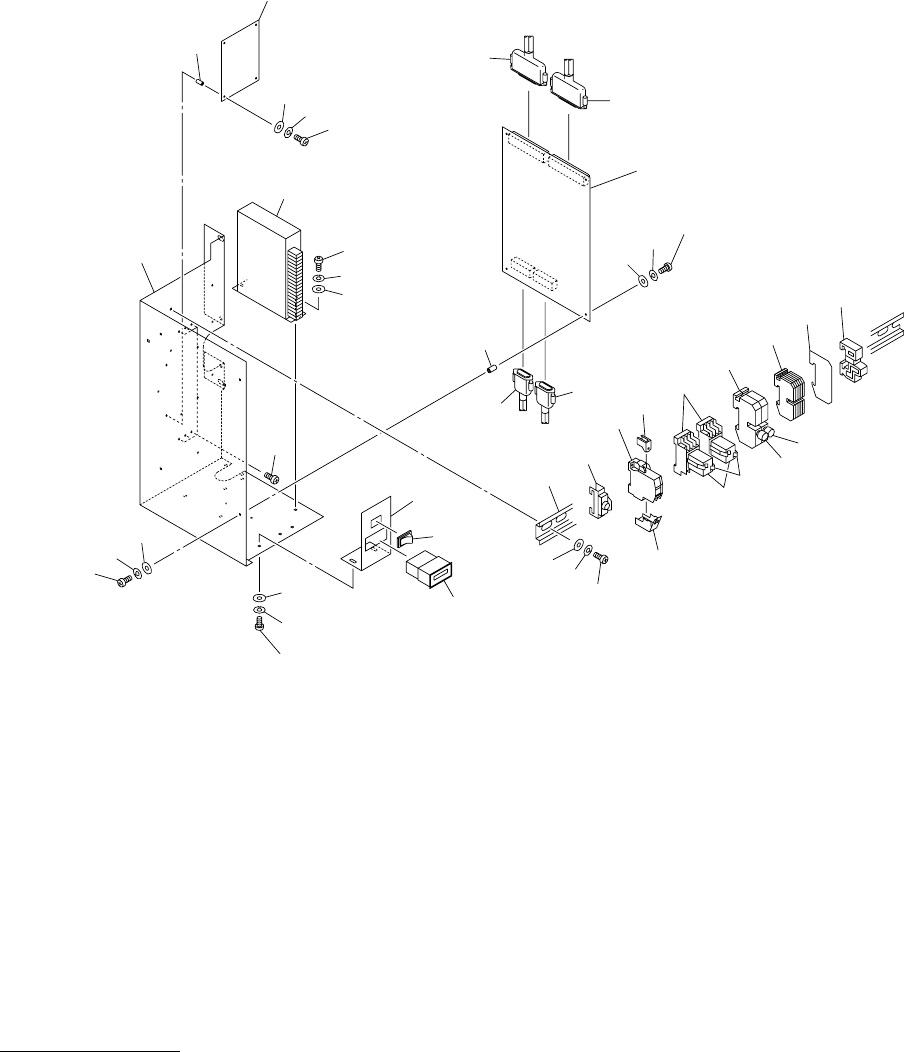

コンベアボックス部 CONVEYOR BOX SECTION
Fig. BK-2 コンベア２ ボックス Conveyor 2 Box
170
164-01
164
167
168
169
.
138
172
138
137
136
161
165
131
132
134
131
193
163
171
132
135
131
136
137
138
132
134
191
192
.
155
136
137
138
160
158
153
154
194
151
162
180
179
159
197
196
157
188
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
181
MODEL TIM-5200F/R
0307-001
BK-2
121 411 141 4008 WASHER V 4X9X0.8 4 FW4
122 411 141 2905 WASHER SPR 4 4 SW4
123 630 000 7619 BOLT,HEX-SCT 4 M4X8
130 411 054 6809 NUT HEX 3 2 M3 F
131 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
132 411 086 4408 WASHER SPR 3 16 SW3 F
133 411 041 8908 SCR PAN 3X6 2 M3X6 PAN
134 411 042 0703 SCR PAN 3X8 10 M3X8 PAN
135 411 162 1604 SCR PAN 3X20 4 M3X20 PAN
136 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
137 411 008 1706 WASHER SPR 4 4 SW4 F
138 411 043 5004 SCR PAN 4X8 16 M4X8 PAN
139 411 051 1708 SCR TRS 4X6 6 M4X6 TRS
151 630 083 5472 TERMINAL 6 805BL-010-065
153 630 083 5519 ACCESSORY,WIRING 1 805BL-010-066
154 630 049 3672 BRACKET,WIRING 1 805BL-010-054
155 630 091 2104 RAIL,WIRING 1 805BL-010-055
157 630 000 3529 RELAY 2 KSSR21,KSSR22 805BL-010-157
158 630 045 4260 SOCKET 2 805BL-010-158
159 630 000 1020 BRACKET,WIRING 2 805BL-010-159
160 630 000 1051 BRACKET,WIRING 1 805BL-010-257
161 630 057 8997 UNIT,DRIVER 1 APMD11(PWC),#AK-BX501V-SAT9
805BL-010-061
162 630 119 8859 CIRCUIT PROTECTOR 1 Q111 805BL-010-062
163 630 058 0181 ACCESSORY,P.C.B 4 805BL-010-253
164 630 069 2396 P.C.B,MOUNT(RECOG LED) 1 UA08*001*0000 805BL-01U-362
164 -01 423 022 8500 FUSE 250V 10A 1
165 630 085 8587 ACCESSORY,P.C.B 4 805BL-010-353
167 630 072 0785 CORD 1 XCN449- 805BP-010-267
168 630 072 0792 CORD 1 XCN446- 805BP-010-268
169 630 086 0627 CORD 1 XCN424- 805BP-010-254
170 630 071 5514 CORD 1 XCN404- 805BP-010-164
171 630 120 3294 BASE 1 805BL-010-071
172 630 120 3300 PANEL 1 805BL-010-072
179 630 071 3343 COVER 1 805BP-010-069
180 630 071 3350 COVER 1 805BP-010-070
184 630 059 6632 ACCESSORY,WIRING 1 805BP-010-064
188 630 076 0644 SWITCH,SEESAW 1 S10,JW-M22RKK 805BL-010-258
191 630 000 5059 COUNTER 1 PCNT01 805BL-010-351
192 407 139 6505 VARISTOR TNR9G470K 1 805BL-010-355
193 630 078 4466 P.C.B,MOUNT(COUNTER) 1 UA23*001*0000 805BL-01U-361
194 630 083 5496 FUSE HOLDER 2 805BL-010-063
196 423 022 8005 FUSE 250V 1A 1 F109 805BL-010-059
197 423 022 8104 FUSE 250V 2A 1 F111 805BL-010-060
182
MODEL TIM-5200F/R
0307-001

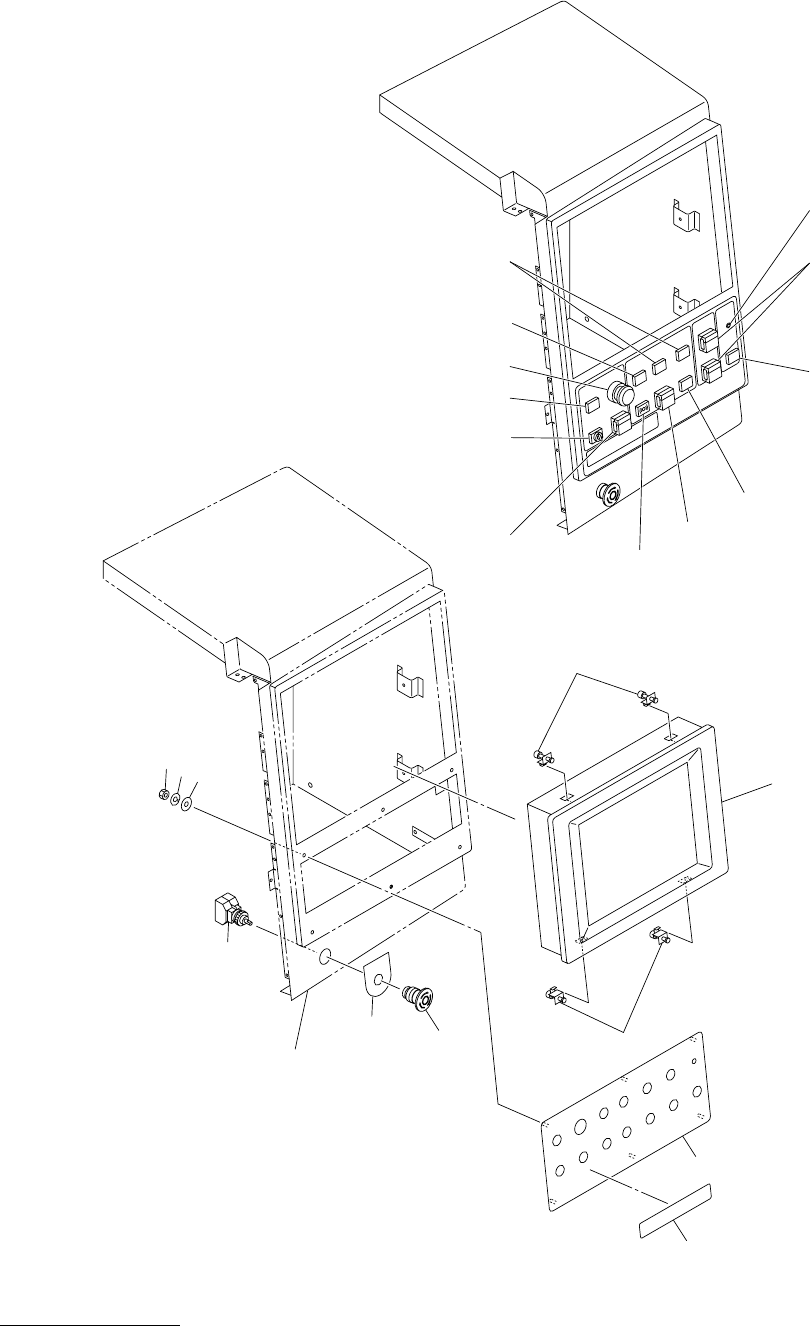

操作ボックス部 OPERATION BOX SECTION
Fig. BM-1 操作パネルＡ（後） Operation Panel A (Rear)
See Fig.G-2
Key No.106
63
55
5657
.
5756
.
6261
.
5957
.
525354
..
60
58
64
59
56
57
.
71
6
8
7
75
74
73
74
51
51
51
