194 MODEL TIM-5200F/R 0307-001 フィーダベースボックス部 FEEDER BASE BOX SECTION Fig. QG-1 フィーダベースＡ（前） Feeder Base A (Rear) 35 38 37 36 31 32 33 72 67 66 26 27 28 72 26 27 28 75 84 38 37 36 33 32 31 63 52 53 64 54 97 33 32 31 63 52 6…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
MODEL TIM-5200F/R
0307-001
BR-1
31 411 119 1909 WASHER V 3X7X0.5 7 FW3 F
32 411 086 4408 WASHER SPR 3 7 SW3 F
33 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
35 411 113 0809 SCR PAN 3X25 4 M3X25 PAN
36 411 034 7208 SCR FLT 3X8 8 M3X8 FLT
37 411 140 7109 SCR FLT 3X12 1 M3X12 FLT
38 411 054 6809 NUT HEX 3 1 M3 F
53 630 095 4098 UNIT,POWER 1 G11,RWS30A-24A 805UC-010-053
56 630 000 3963 CONNECTOR 2 X2,X4 805UC-010-056
57 630 000 3970 CONNECTOR 2 X5 805UC-010-057
58 630 004 6281 CONNECTOR 1 805UC-010-058
59 630 004 6267 CONNECTOR 1 805UC-010-059
63 630 062 4793 P.C.B,MOUNT(I/F) 1 U943*001*0000 805UC-01U-154
65 630 072 0211 CORD 1 XCN193-XCN193A,193B
805UC-010-951
66 630 121 4184 WIRE PARTS(CLAMP) 1 805BJ-010-464
194
MODEL TIM-5200F/R
0307-001
フィーダベースボックス部 FEEDER BASE BOX SECTION

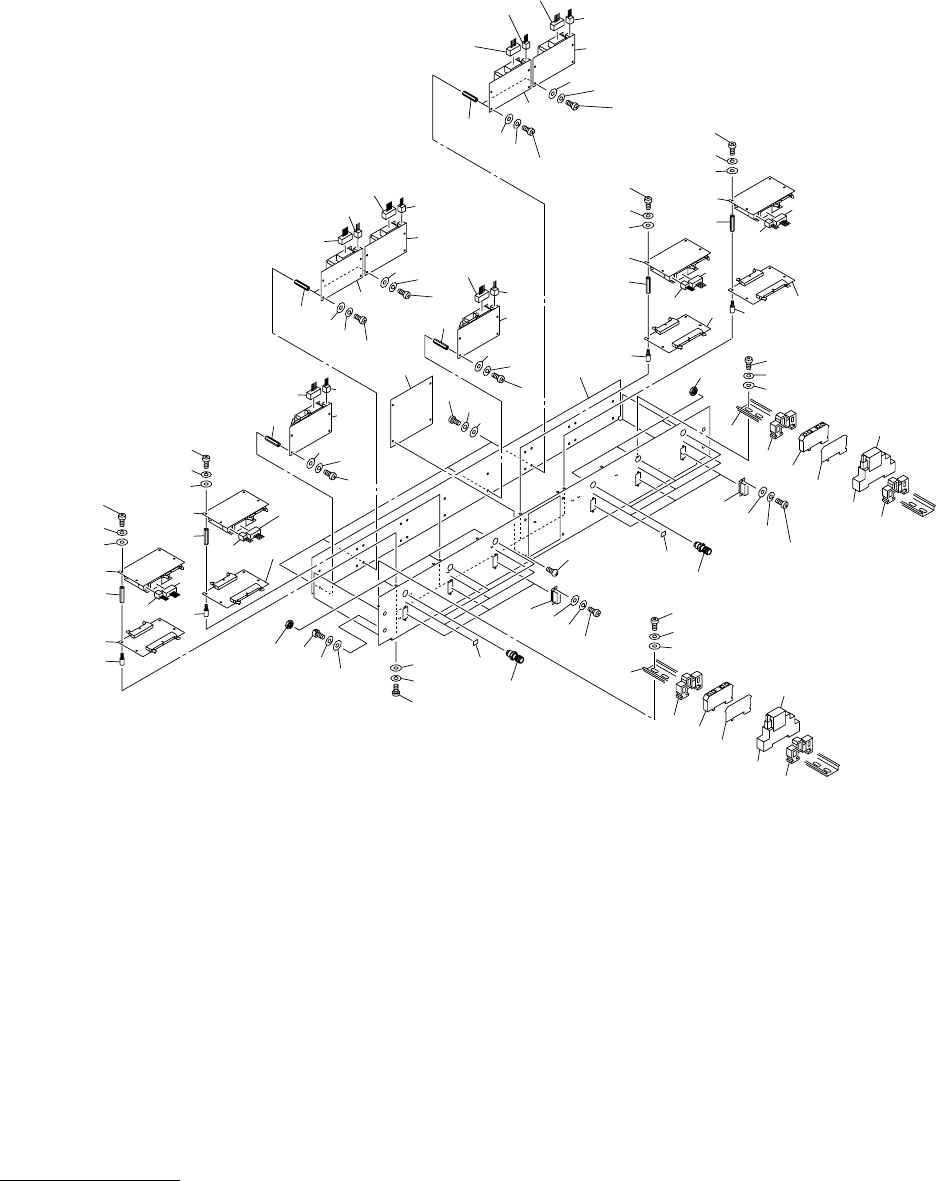

Fig. QG-1 フィーダベースＡ（前） Feeder Base A (Rear)
35
38
37
36
31
32
33
72
67
66
26
27
28
72
26
27
28
75
84
38
37
36
33
32
31
63
52
53
64
54
97
33
32
31
63
52
64
53
54
96
33
54
92
18
17
16
31
52
32
33
33
51
51
32
31
53
61
54
31
52
32
33
31
52
54
54
53
32
33
31
32
53
33
51
51
31
52
54
54
53
32
33
31
32
53
33
53
61
32
31
63
52
53
54
97
33
32
31
63
52
64
53
54
64
75
84
85
74
84
73
86
96
99
99
99
85
74
84
73
86
99
91
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
195
MODEL TIM-5200F/R
0307-001
QG-1
16 411 141 4107 WASHER V 5X10X1 4 FW5
17 411 141 6705 WASHER SPR 5 4 SW5
18 630 000 7749 BOLT,HEX-SCT 4 M5X10
26 411 141 3704 WASHER V 2.5X6.5X0.5 4 FW2.6
27 411 141 2707 WASHER SPR 2.5 4 SW2.5 F
28 411 173 5400 SCR PAN 2.6X6 4 M2.6X6 PAN
31 411 119 1909 WASHER V 3X7X0.5 80 FW3 F
32 411 086 4408 WASHER SPR 3 80 SW3 F
33 411 041 8908 SCR PAN 3X6 80 M3X6 PAN
35 411 050 5004 SCR TRS 3X6 4 M3X6 TRS
36 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
37 411 008 1706 WASHER SPR 4 4 SW4 F
38 411 043 5004 SCR PAN 4X8 4 M4X8 PAN
51 630 071 2568 UNIT,I/O 4 #SAB10-TA16K41A 805QG-010-051
52 630 069 1078 ACCESSORY,P.C.B 40 805QG-010-052
53 630 070 2965 CONNECTOR 10 805QG-010-053
54 630 070 2972 CONNECTOR 10 805QG-010-054
61 630 071 2544 UNIT,I/O 2 #SAB10-TA16K3A 805QG-010-151
63 630 071 2537 UNIT,I/O 4 #SAB10-TS16K3 805QG-010-153
64 630 069 9616 ACCESSORY,P.C.B 16 805QG-010-154
72 630 034 1577 CONNECTOR 6 805QG-010-252
73 630 063 5423 RELAY 2 -K411 805QG-010-253
74 630 063 5430 SOCKET 2 805QG-010-254
75 630 091 2081 RAIL,WIRING 2 805QG-010-255
84 630 049 3672 BRACKET,WIRING 4 805QG-010-354
85 630 083 5489 TERMINAL 2 805QG-010-355
86 630 083 5502 ACCESSORY,WIRING 2 805QG-010-356
91 630 084 8670 BOX 1 805QG-010-071
92 630 084 8687 BRACKET 1 805QG-010-072
96 630 076 0354 P.C.B,MOUNT(DIODE) 2 UA22*001*0000 805QG-01U-951
97 630 083 8039 P.C.B,MOUNT(DIODE) 2 UA22*002*000 805QG-01U-952
99 630 081 6334 PIPE FITTINGS 6 805QD-010-306
