Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 21 MODEL TIM-5200F/R 0307-001 C-2 101 630 122 2240 FRAME(XBEAM) 2 805C--010-101 102 630 068 9549 BRACKET ,LOCA TE 2 805C--010-102 103 630 1 17 9506 BRACKET 2 805C--010-10…
20
MODEL TIM-5200F/R
0307-001

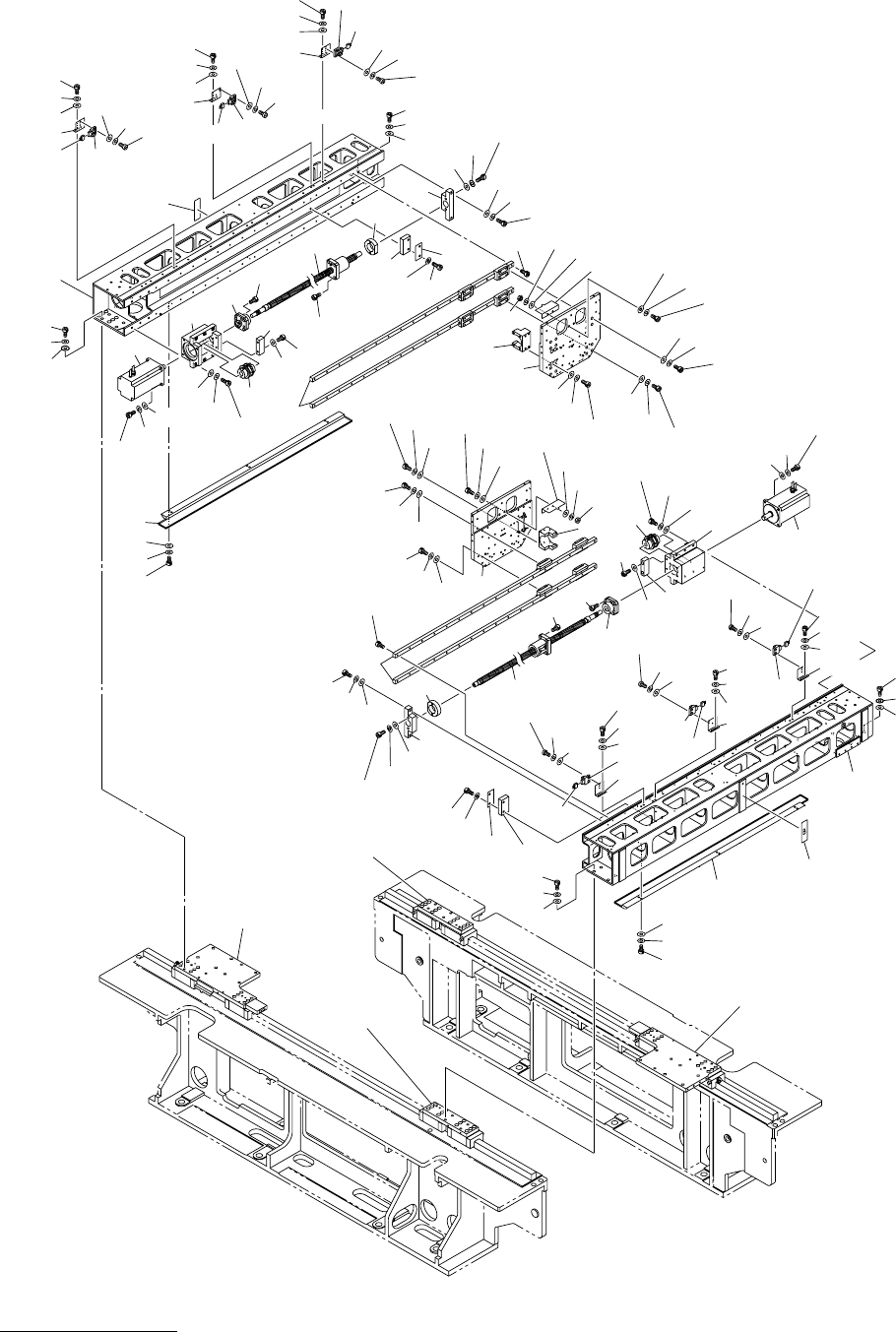

2 ビーム XY 部 2-BEAM XY SECTION
Fig. C-2 X 軸部 X Axis Section
See Fig.C-1
Key No.1
See Fig.C-1
Key No.2
See Fig.C-1
Key No.2
See Fig.C-1
Key No.1
169
166
165
110
169
166
165
111
169
166
165
110
120
125
155
157
156
101
155
157
156
159
161
124
171
172
173
118
102
116
158
103
160
159
163
117
158
159
161
158
114
106
123
161
158
159
160
175
158
107
159
162
168
166
165
173
160
159
158
169
166
165
119
110
181
182
183
181
119
169
166
165
111
120
182
183
181
119
120
182
183
161
158
155
157
156
171
172
173
155
157
156
126
101
124
123
106
120
104
158
103
159
160
114
109
165
166
170
108
107
162
159
158
174
172
171
175
172
171
171
172
175
171
172
174
165
166
168
109
166
170
165
108
105
167
165
167
115
104
119
119
120
181
182
183
181
119
182
120
183
181
182
183
105
117
102
167
161
159
158
118
165
167
163
115
161
159
158
116
158
169
166
165
110
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
21
MODEL TIM-5200F/R
0307-001
C-2
101 630 122 2240 FRAME(XBEAM) 2 805C--010-101
102 630 068 9549 BRACKET,LOCATE 2 805C--010-102
103 630 117 9506 BRACKET 2 805C--010-103
104 630 073 8971 HOLDER 2 805C--010-104
105 630 117 9513 BLOCK 2 805C--010-105
106 630 072 9207 BLOCK 2 805C--010-106
107 630 117 9537 PLATE 2 805C--010-107
108 630 117 9544 HOLDER 2 805C--010-108
109 630 084 9028 PLATE 2 805C--010-109
110 630 084 9035 BRACKET 4 805C--010-110
111 630 084 9042 BRACKET 2 805C--010-111
114 630 068 7125 GUIDE,LINEAR 2 805C--010-114
115 630 078 8938 BALL SCREW 2 805C--010-115
116 630 005 1377 BEARING,UNIT 2 WBK15-11 805C--010-116
117 630 037 4438 COUPLING 2 805C--010-117
118 630 120 0743 MOTOR,AC-SERVO 2 -MSVM01(XA),(XB),SGMAH-08AAA21
805C--010-118
119 630 069 0545 SENSOR,PHOTO 6 -BPH024(XA),(XB),-BPH025(XA),(XB),
-BPH026(XA),(XB),EE-SX674
805C--010-119
120 630 000 0269 SENSOR,PHOTO(CONNECTOR) 6 805C--010-120
123 630 117 9551 PLATE 2 805C--010-123
124 630 093 1280 COVER 2 805C--010-124
125 630 078 1878 NAME PLATE,INDEX 1 805C--010-125
126 630 078 1885 NAME PLATE,INDEX 1 805C--010-126
155 630 070 2217 BOLT,HEX-SCT 16
156 411 141 4503 WASHER V 8X17X1.6 16 FW8
157 411 141 3100 WASHER SPR 8 16 SW8
158 411 141 4305 WASHER V 6X12.5X1.6 32 FW6
159 411 141 3001 WASHER SPR 6 36 SW6
160 630 000 7916 BOLT,HEX-SCT 8 M6X30
161 630 000 7909 BOLT,HEX-SCT 20 M6X25
162 630 000 7893 BOLT,HEX-SCT 8 M6X20
163 630 000 7886 BOLT,HEX-SCT 8 M6X16
165 411 141 4107 WASHER V 5X10X1 20 FW5
166 411 141 6705 WASHER SPR 5 24 SW5
167 630 000 7893 BOLT,HEX-SCT 12 M6X20
168 630 000 7763 BOLT,HEX-SCT 4 M5X16
169 630 000 7749 BOLT,HEX-SCT 12 M5X10
170 411 141 0505 NUT HEX 5 4 M5
171 411 141 4008 WASHER V 4X9X0.8 48 FW4
172 411 141 2905 WASHER SPR 4 48 SW4
173 630 000 7619 BOLT,HEX-SCT 12 M4X8
174 630 000 7633 BOLT,HEX-SCT 16 M4X12
175 630 000 7657 BOLT,HEX-SCT 84 M4X16
181 411 119 1909 WASHER V 3X7X0.5 12 FW3 F
182 411 086 4408 WASHER SPR 3 12 SW3 F
183 411 042 0703 SCR PAN 3X8 12 M3X8 PAN
22
MODEL TIM-5200F/R
0307-001
2 ビーム XY 部 2-BEAM XY SECTION
Fig. C-3 配線支持部 Wiring Support
211
203
292
230
266
214
270
220
274
213
266
217
291
214
291
219
292
218
292
278
276
226
220
208
270
271
275
228
211
276
201
207
292
228
208
229
276
211
203
292
201
266
267
269
274
213
227
230
205
229
292
230
269
206
292
203
267
266
227
281
282
283
266
267
269
267
268
226
276
278
292
291 219
292
291
218
208
271
275
281
282
283
267
268
266
267
269
291
217
See Fig.C-2
Key No.101
See Fig.C-2
Key No.101
See Fig.C-5
Key No.406
See Fig.C-5
Key No.406
See Fig.B-1
Key No.2
See Fig.B-1
Key No.3
227
227
292
204
211
203
292
215
230
263
262
261
277
278
261
262
263
215
277
278
204
292
