Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 41 MODEL TIM-5200F/R 0307-001 G-3 203 630 122 2981 COVER 1 805G--010-003 204 630 122 2998 COVER 1 805G--010-004 205 630 120 9548 BLOCK 2 805G--010-105 215 630 121 2982 BR…
40
MODEL TIM-5200F/R
0307-001

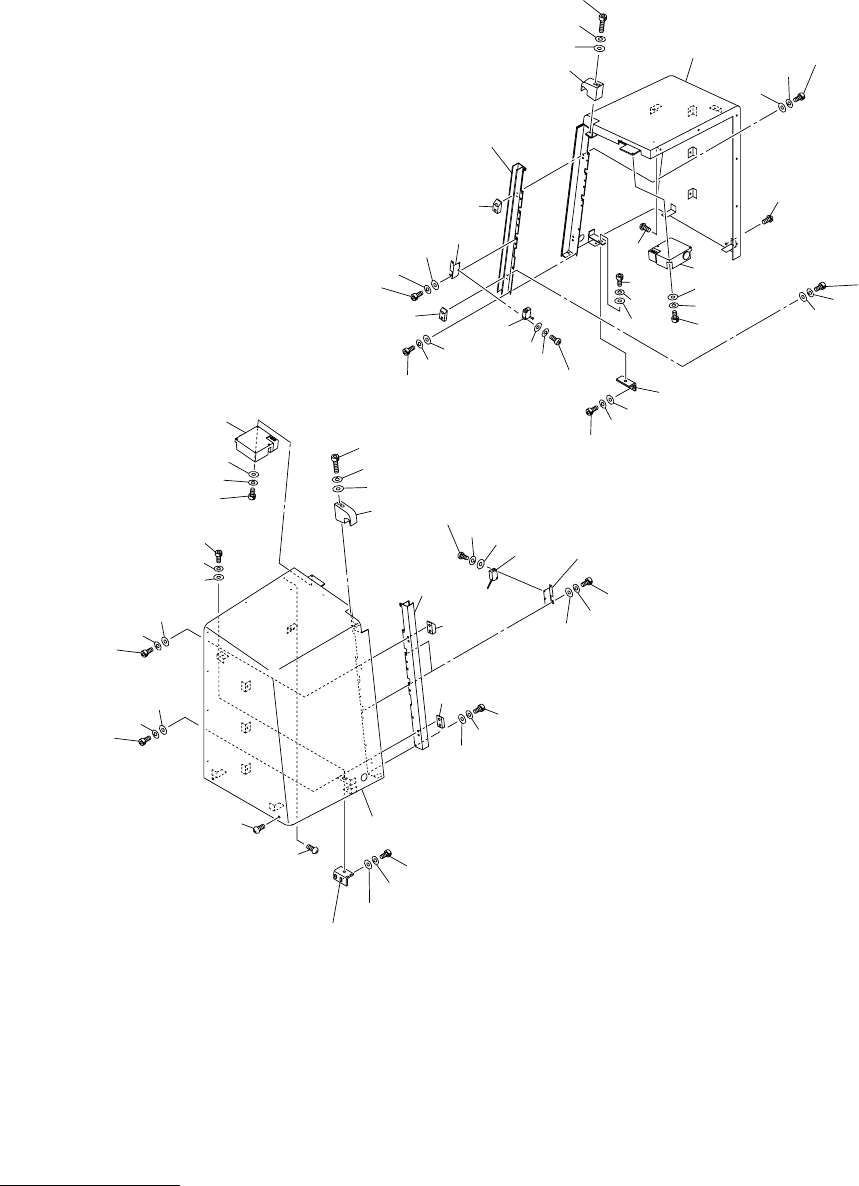

カバー部 COVER SECTION
Fig. G-3 カバー（左） Cover (L)
245
283
282
281
244
243
258
288
287
286
255
254
246
257
255
254
257
255
254
248
248
203
290
246
254
255
257
243
276
277
278
254
255
256
205
254
255
256
205
290
290
204
271
272
273
277
276
278
273
272
271
286
225
287
288
258
255
254
215
245
254
255
257
244
281
282
283
258
290
255
254
225
255
254
258
215
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
41
MODEL TIM-5200F/R
0307-001
G-3
203 630 122 2981 COVER 1 805G--010-003
204 630 122 2998 COVER 1 805G--010-004
205 630 120 9548 BLOCK 2 805G--010-105
215 630 121 2982 BRACKET 2 805G--010-015
225 630 073 5710 SWITCH,LIMIT 2 SQ081,SQ082,D4DL-2DFG-B
805G--010-125
243 630 121 0506 PLATE 4 805G--010-143
244 630 076 5304 SENSOR,PELEC 4 BPH081T,BPH082,BPH083T,BPH084,
CX-23 805G--010-144
245 630 121 2340 BLOCK,LOCATE 2 805G--010-145
246 630 1212357 BLOCK,LOCATE 2 805G--010-146
248 630 121 0025 GUIDE 2 805G--010-748
254 411 141 4107 WASHER V 5X10X1 18 FW5
255 411 141 6705 WASHER SPR 5 18 SW5
256 630 000 7817 BOLT,HEX-SCT 4 M5X40
257 630 000 7756 BOLT,HEX-SCT 8 M5X12
258 630 000 7749 BOLT,HEX-SCT 6 M5X10
271 411 141 4008 WASHER V 4X9X0.8 12 FW4
272 411 141 2905 WASHER SPR 4 12 SW4
273 630 000 7619 BOLT,HEX-SCT 12 M4X8
276 411 141 3902 WASHER V 3X7X0.5 8 FW3
277 411 141 2806 WASHER SPR 3 8 SW3
278 630 000 7503 BOLT,HEX-SCT 8 M3X6
281 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
282 411 086 4408 WASHER SPR 3 8 SW3 F
283 411 042 0703 SCR PAN 3X8 8 M3X8 PAN
286 411 119 2104 WASHER V 4X9X0.8 6 FW4 F
287 411 008 1706 WASHER SPR 4 6 SW4 F
288 411 113 2506 SCR PAN 4X40 6 M4X40 PAN
290 411 113 9109 SCR TRS 5X10 6 M5X10 TRS
42
MODEL TIM-5200F/R
0307-001
カバー部 COVER SECTION
Fig. G-4 安全扉 Safety Door
333
See Fig.G-1
Key No.7
322
323
374
376
378
341
374
376
378
330
374
376
378
341
374
376
378
302
375
376
377
377
376
375
375
376
377
302
302
303
303
376
375
302
332
387
388
389
387
331
335
399
388
389
339
349
334
334
338
398
397
396
340
380
398
397
396
397
396
396
397
398
340
339
398
399
335
378
376
374
315
301
378
376
374
315
367
368
369
337
336
336
337
374
376
379
376
379
374
