Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 47 MODEL TIM-5200F/R 0307-001 G-6 501 630 121 3019 FRAME 2 805G--010-301 502 630 121 3002 FRAME 2 805G--010-302 503 630 081 6273 SHAFT 2 805G--010-303 504 630 005 4057 AC…
46
MODEL TIM-5200F/R
0307-001
カバー部 COVER SECTION
Fig. G-6 安全バー Safety Bar
578
579
577
510
504
501
503
567
568
569
587
586
511
589
511
586
502
587
588
569
568
567
See Fig.B-1
Key No.3
See Fig.B-1
Key No.2
587
589
586
506
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
47
MODEL TIM-5200F/R
0307-001
G-6
501 630 121 3019 FRAME 2 805G--010-301
502 630 121 3002 FRAME 2 805G--010-302
503 630 081 6273 SHAFT 2 805G--010-303
504 630 005 4057 ACCESSORY,SW 4 805G--010-304
506 630 085 8211 BRACKET 2 805G--010-306
510 630 121 2999 BRACKET 2 805G--010-310
511 630 050 0806 SOLENOID 2 SQ501,SQ503,ATO-02-24DMT-ZBZ/W
805G--010-311
567 411 141 4305 WASHER V 6X12.5X1.6 16 FW6
568 411 141 3001 WASHER SPR 6 16 SW6
569 630 000 7886 BOLT,HEX-SCT 16 M6X16
577 411 141 4107 WASHER V 5X10X1 4 FW5
578 411 141 6705 WASHER SPR 5 4 SW5
579 630 000 7756 BOLT,HEX-SCT 4 M5X12
586 411 141 4008 WASHER V 4X9X0.8 14 FW4
587 411 141 2905 WASHER SPR 4 14 SW4
588 630 000 7695 BOLT,HEX-SCT 6 M4X35
589 630 000 7619 BOLT,HEX-SCT 8 M4X8
48
MODEL TIM-5200F/R
0307-001
異形ヘッドＬ部 DEFORM HEAD L SECTION

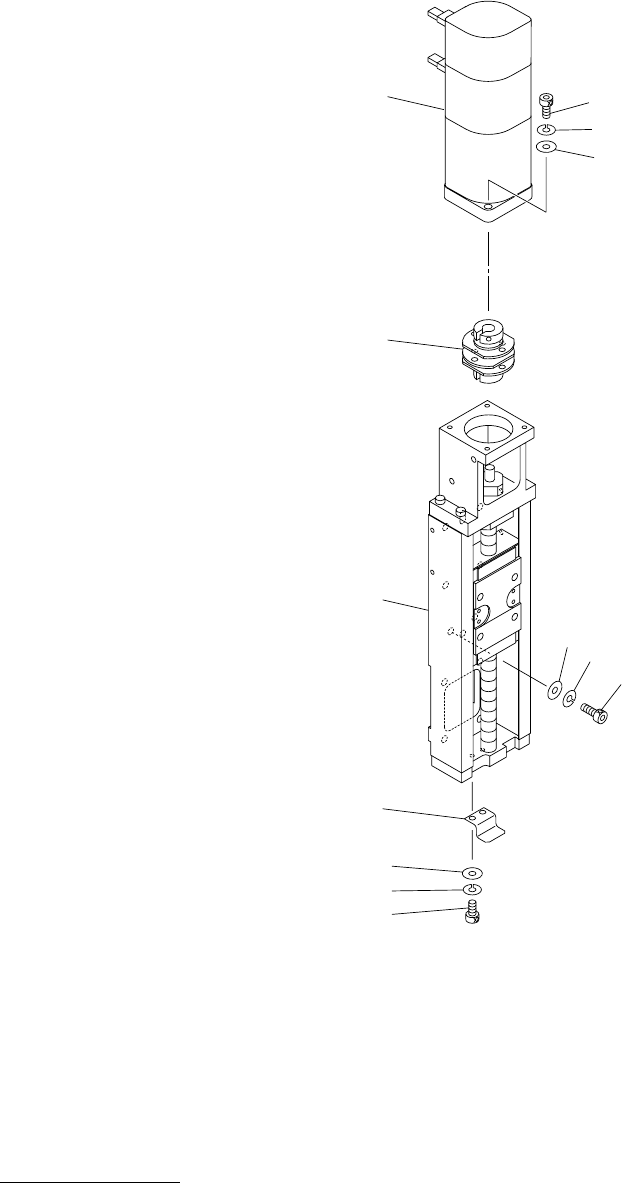

Fig. MB-1 Ｌ軸駆動ユニット L Axis Driver Unit
3
2
74
72
71
71
72
73
1
5
76
77
78
