56 MODEL TIM-5200F/R 0307-001 異形ヘッドＬ部 DEFORM HEAD L SECTION Fig. MB-5 ノズルクランプ部 Nozzle Clamp Section 409 410 402 405 410 406 412 411 407 409 408 409 410 408 409 410 405 409 410 402 409 403 401 403 404 408 409 410 404 408 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
55
MODEL TIM-5200F/R
0307-001
MB-4 2 unit/1 machine
301 630 000 0245 SENSOR,PHOTO 6 -BPH121-126(LA1),(LB1),EE-SX670
805MB-010-301
302 630 000 0269 SENSOR,PHOTO(CONNECTOR) 6 805MB-010-302
303 630 120 1672 BRACKET 1 805MB-010-708
304 630 120 1665 PLATE 1 805MB-010-707
376 411 141 3902 WASHER V 3X7X0.5 4 FW3
377 411 141 2806 WASHER SPR 3 4 SW3
386 411 119 1909 WASHER V 3X7X0.5 12 FW3 F
387 411 086 4408 WASHER SPR 3 12 SW3 F
388 411 162 1604 SCR PAN 3X20 12 M3X20 PAN
56
MODEL TIM-5200F/R
0307-001
異形ヘッドＬ部 DEFORM HEAD L SECTION

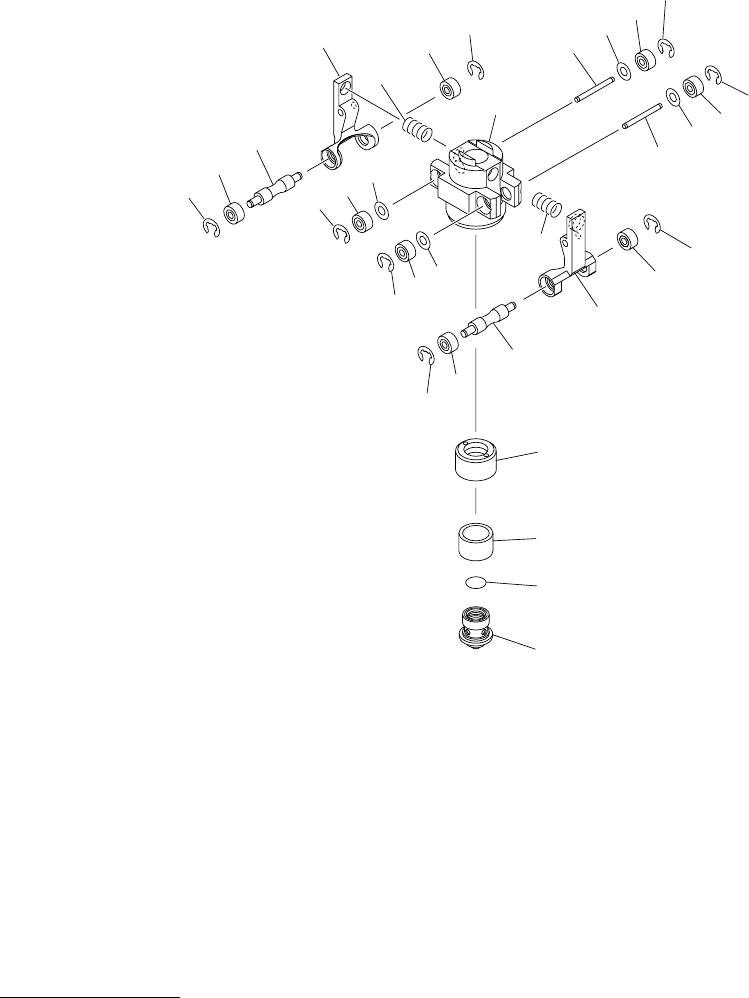

Fig. MB-5 ノズルクランプ部 Nozzle Clamp Section
409
410
402
405
410
406
412
411
407
409
408
409
410
408
409
410
405
409
410
402
409
403
401
403
404
408
409
410
404
408
409
410
410
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
57
MODEL TIM-5200F/R
0307-001
MB-5 2 unit/1 machine
401 630 082 1505 BLOCK 1 805MB-010-401
402 630 067 8598 LEVER 2 805MB-010-402
403 630 074 2817 SPRING,COMP 2 805MB-010-403
404 630 120 1634 PIN,HINGE 2 805MB-010-404
405 630 083 4130 ROD 2 805MB-010-405
406 630 120 1641 NUT 1 805MB-010-406
407 630 076 5106 CAP 1 805MB-010-407
408 630 068 6982 RING 4 805MB-010-408
409 630 007 1740 BEARING,RADIAL 8 L-415ZZ 805MB-010-409
410 616 900 0172 RING E 1 8 805MB-010-410
411 630 076 5090 SEAL 1 805MB-010-411
412 630 069 5816 AIR LINE EQPT 1 805MB-010-412
