5 MODEL TIM-5200F/R 0307-001 CONT-3 目次 CONTENTS Fig. BF 電源部 POWER SUPPL Y SECTION Fig. BF-1 電源１レイアウト Power Supply 1 Layout Fig. BF-2 電源２レイアウト（１） Power Supply 2 Layout (1) Fig. BF-3 電源２レイアウト（２） Power Supply 2 Layout (…

MODEL TIM-5200F/R

0307-001

CONT-2

目　次 CONTENTS

Fig. N コンベア部 CONVEYOR SECTION

Fig. N-1 コンベアベ－ス Conveyor Base

Fig. N-2 コンベア（中央） Conveyor (Center)

Fig. N-3 コンベア（左） Conveyor (L)

Fig. N-4 コンベア（右） Conveyor (R)

Fig. N-5 位置決めシュ－ト Locating Chute

Fig. P バックアップベ－ス部 BACK-UP BASE SECTION

Fig. P-1 バックアップ上下部 Back-up Up/Down Section

Fig. P-2 バックアップベ－ス Back-up Base

Fig. P-3 位置決めユニット（可動側） Locating Unit (Movable Side)

Fig. P-4 位置決めユニット（固定側） Locating Unit (Fixed Side)

Fig. QD フィ－ダベ－ス部 FEEDER BASE SECTION

Fig. QD-1 ベ－スボックス Base Box

Fig. QD-2 テ－プ送りレバ－ Tape Feed Lever

Fig. QD-3 カム駆動部 Cam Driver

Fig. QD-4 ボックスカバー Box Cover

Fig. QD-5 フィ－ダ－ベ－ス Feeder Base

Fig. TT トラバ－ス部 TRAVERSE SECTION

Fig. TT-1 トラバ－ス取付ブロック Traverse Mounting Block

Fig. TT-2 テ－ブル駆動部 Table Driving Section

Fig. TT-3 クランプ部 Clamp Section

Fig. TT-4 シュ－ト部 Chute Section

Fig. TT-5 パスライン検出部 Passline Sensor

Fig. BB 本体電装部 MACHINE ELECTRICAL SECTION

Fig. BB-1 ベースフレーム部 Base Frame Section

Fig. BB-2 トラバースＳＤＳ，ＰＭＤ Traverse SDS, PMD

Fig. BB-3 フレーム中段ＳＤＳ Frame Middle SDS

Fig. BB-4 装置上面 Machine Upper

Fig. BB-5 操作パネルＡＳＤＳ Operation Panel A SDS

Fig. BB-6 操作パネルＢＳＤＳ Operation Panel B SDS

Fig. BB-7 メカ配線ボード２ Machine Wiring Board 2

Fig. BB-8 メカ配線ボード３ Machine Wiring Board 3

Fig. BB-10 メカ配線ボード４ Machine Wiring Board 4

Fig. BC 制御ボックス部 CONTROL BOX SECTION

Fig. BC-1 制御ボックス（１） Control Box (1)

Fig. BC-2 制御ボックス（２） Control Box (2)

Fig. BC-4 制御ボックスＳＤＳ Control Box SDS

Fig. BC-5 制御ボックス配線ボード Control Box Wiring Board

Fig. BC-6 コネクタ取付板 Connector Bracket

Fig. BC-9 制御基板レイアウト Control P.C.B Layout

Fig. BD ドライバ部 DRIVER SECTION

Fig. BD-1 ドライバＡレイアウト Driver A Layout

Fig. BD-2 ドライバＡパネルレイアウト Driver A Panel Layout

Fig. BD-3 ドライバＢレイアウト Driver B Layout

Fig. BD-4 ドライバＢパネルレイアウト Driver B Panel Layout

MODEL TIM-5200F/R

0307-001

CONT-3

目　次 CONTENTS

Fig. BF 電源部 POWER SUPPLY SECTION

Fig. BF-1 電源１レイアウト Power Supply 1 Layout

Fig. BF-2 電源２レイアウト（１） Power Supply 2 Layout (1)

Fig. BF-3 電源２レイアウト（２） Power Supply 2 Layout (2)

Fig. BF-4 電源２レイアウト（３） Power Supply 2 Layout (3)

Fig. BF-5 電源２レイアウト（４） Power Supply 2 Layout (4)

Fig. BF-6 ドライバＤＣパネル Driver DC Panel

Fig. BF-7 電源４ Power Supply 4

Fig. BK コンベアボックス部 CONVEYOR BOX SECTION

Fig. BK-1 コンベア１ボックス Conveyor 1 Box

Fig. BK-2 コンベア２ボックス Conveyor 2 Box

Fig. BM 操作ボックス部 OPERATION BOX SECTION

Fig. BM-1 操作パネルＡ（後） Operation Panel A (Rear)

Fig. BM-2 操作パネルＢ（前） Operation Panel B (Front)

Fig. BP 本体配線部 MACHINE WIRING SECTION

Fig. BP-1 制御ボックスへの配線 Wiring to Control Box

Fig. BQ 制御ボックス配線部 CONTROL BOX WIRING SECTION

Fig. BQ-1 制御ボックス配線（１） Control Box Wiring (1)

Fig. BQ-2 制御ボックス配線（２） Control Box Wiring (2)

Fig. BR 前後工程Ｉ / Ｆ PREVIOUS/NEXT WORK PROCESS I/F

Fig. BR-1 電源４ボックス底面 Power Supply 4 Box Lower

Fig. QG フィーダベースボックス部 FEEDER BASE BOX SECTION

Fig. QG-1 フィーダベースＡ（前） Feeder Base A (Rear)

Fig. QG-2 フィーダベースＢ（前） Feeder Base B (Front)

Fig. QQ-1 マスター治具 MASTER JIG

Fig. QQ-1

Fig. S 標準付属品 STANDARD ACCESSORIES

Fig. S-1 ノズル、治具、スペアパーツ Nozzle, Jig and Spare Parts

Fig. UB 固定認識カメラ小視野 FIXED RECOGNITION CAMERA

CM-5003 Small View CM-5003

Fig. UB-1

Fig. UC 固定認識カメラ大視野 FIXED RECOGNITION CAMERA

CM-5002 Large View CM-5002

Fig. UC-1

Fig. UD 固定認識カメラ極大視野 FIXED RECOGNITION CAMERA

CM-5001 Max View CM-5001

Fig. UD-1

Fig. UE 固定認識カメラ極小視野 FIXED RECOGNITION CAMERA

CM-5004 Min View CM-5004

Fig. UE-1

MODEL TIM-5200F/R

0307-001

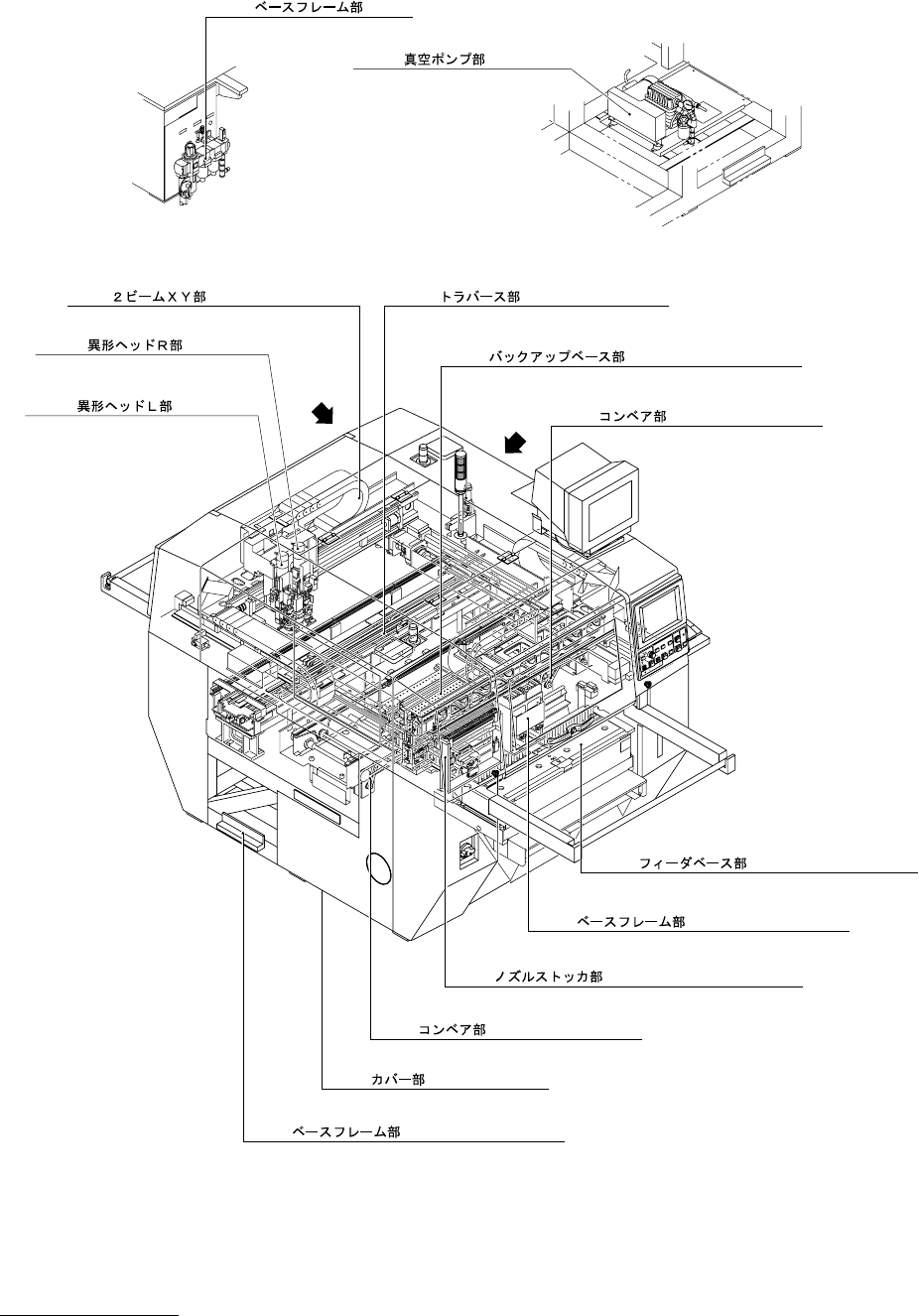

全体図－１ UNIT LAYOUT -1

UNIT LAYOUT-1

Fig.B

VIEW "A"

VIEW "B"

BASE FRAME SECTION

Fig.B BASE FRAME SECTION

Fig.TT TRAVERSE SECTION

Fig.MB

DEFORM HEAD L SECTION

Fig.MC

DEFORM HEAD R SECTION

Fig.P BACK-UP BASE SECTION

Fig.N CONVEYOR SECTION

Fig.C 2-BEAM XY SECTION

Fig.N CONVEYOR SECTION

Fig.E

VACUUM PUMP SECTION

Fig.QD FEEDER BASE SECTION

Fig.B BASE FRAME SECTION

Fig.F NOZZLE STOCKER SECTION

Fig.G COVER SECTION
