78 MODEL TIM-5200F/R 0307-001 コンベア部 CONVEYOR SECTION Fig. N-2 コンベア（中央） Conveyor (Center) 182 181 131 118 127 176 132 118 138 169 167 166 137 181 182 184 103 199 104 176 175 182 183 181 130 174 172 171 119 156 119 132 162…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
77
MODEL TIM-5200F/R
0307-001
N-1
1 630 009 5869 MOTOR,STEPPING 1 MPM11(PWC),#103-8572-7041
805N--010-001
2 630 069 1894 PULLEY,TIMING 1 805N--010-002
3 630 069 1832 PULLEY,TIMING 2 805N--010-003
4 630 072 1614 CAM FOLLOWER 1 CF12MUUR-A 805N--010-004
5 630 069 1818 PULLEY,TIMING 2 805N--010-005
6 630 083 6769 BELT,TIMING 1 805N--010-006
7 630 083 5793 GUIDE,LINEAR 2 805N--010-007
8 630 000 0252 SENSOR,PHOTO 2 BPH151,BPH153,EE-SX671
805N--010-008
9 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 805N--010-009
10 630 001 1425 BEARING,RADIAL 4 6000ZZNR 805N--010-010
11 630 120 2204 SUPPORT 1 805N--010-011
12 630 120 2198 SUPPORT 1 805N--010-012
13 630 084 7123 BRACKET 1 805N--010-013
14 630 083 7872 BRACKET 1 805N--010-014
15 630 083 7889 BRACKET 2 805N--010-015
16 630 083 7896 BRACKET 1 805N--010-016
17 630 084 1787 SHAFT 2 805N--010-017
18 630 084 1039 BRACKET 1 805N--010-018
19 630 084 5884 COLLAR 1 805N--010-019
51 411 141 4800 WASHER V 12X24X2.5 1 FW12
56 630 001 0244 WASHER 4 BW8
57 411 141 3100 WASHER SPR 8 4 SW8
58 630 000 8012 BOLT,HEX-SCT 4 M8X20
66 411 141 4305 WASHER V 6X12.5X1.6 10 FW6
67 411 141 3001 WASHER SPR 6 10 SW6
68 630 000 7886 BOLT,HEX-SCT 8 M6X16
69 630 000 7909 BOLT,HEX-SCT 2 M6X25
76 411 141 4107 WASHER V 5X10X1 4 FW5
77 411 141 6705 WASHER SPR 5 4 SW5
78 630 000 7725 BOLT,HEX-SCT 4 M5X6
79 630 000 7763 BOLT,HEX-SCT 14 M5X16
86 411 141 3902 WASHER V 3X7X0.5 2 FW3
87 411 141 2806 WASHER SPR 3 2 SW3
88 630 000 7503 BOLT,HEX-SCT 2 M3X6
91 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
92 411 086 4408 WASHER SPR 3 4 SW3 F
93 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
96 630 000 8951 SET SCREW 10 M5X8 SET
78
MODEL TIM-5200F/R
0307-001
コンベア部 CONVEYOR SECTION

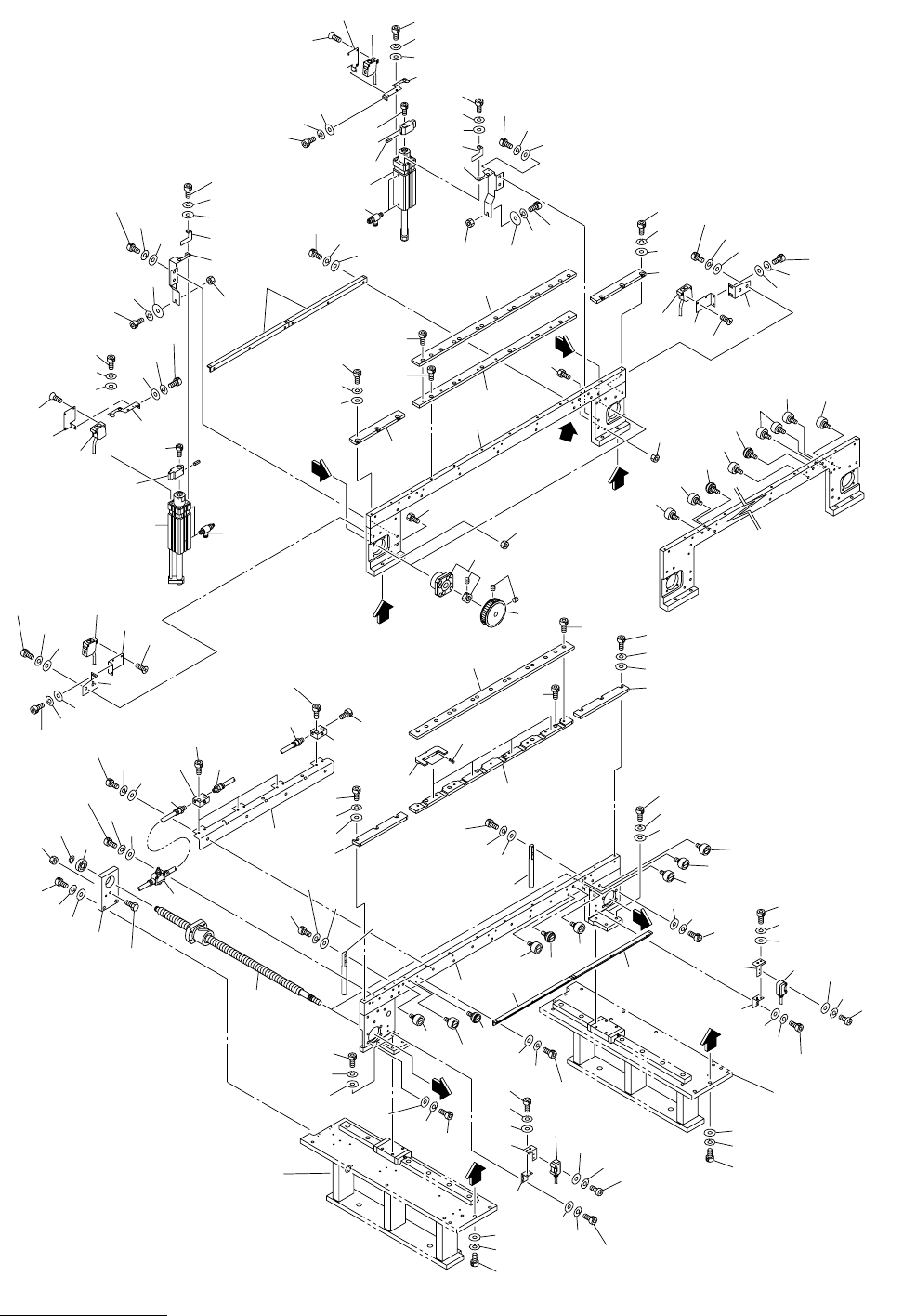

Fig. N-2 コンベア（中央） Conveyor (Center)
182
181
131
118
127
176
132
118
138
169
167
166
137
181
182
184
103
199
104
176
175
182
183
181
130
174
172
171
119
156
119
132
162
161
163
182
185
181
142
120
119
125
120
181
182
183
171
172
174
172
171
174
101
168
152
197
196
158
102
173
172
171
169
167
166
121
147
121
121
113
170
113
175
175
124
161
162
164
167
166
141
119
155
117
143
181
182
183
191
192
193
163
162
161
132
119
171
172
174
182
185
181
144
145
181
182
183
117
191
192
193
146
114
128
182
181
183
131
168
167
166
141
129
155
119
120
119
120
119
156
119
195
183
182
181
175
182
183
181
130
126
198
196
123
140
195
139
181
169
167
166
182
184
183
A
C
E
DETAIL"E"
D
B
C
A
See Fig.N-1
Key No.11
See Fig.N-1
Key No.12
D
B
196
198
162
165
161
151
148
169
133
167
166
186
122
115
180
182
162
165
161
195
134
118
183
184
182
181
181
182
184
169
154
157
157
122
186
180
182
183
162
165
161
135
195
136
118
165
162
161
151
149
169
167
166
153
169
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
79
MODEL TIM-5200F/R
0307-001
N-2
101 630 083 5816 BALL SCREW 2 805N--010-101
102 630 001 1272 BEARING,RADIAL 2 6000ZZ 805N--010-102
103 630 083 6196 BEARING,UNIT 2 FK12 805N--010-103
104 630 069 1825 PULLEY,TIMING 2 805N--010-104
113 630 069 3393 CYLINDER 4 805N--010-113
114 630 069 3812 SPRING,COMP 8 1032 805N--010-114
115 630 084 6461 CYLINDER(L) 1 -BPS141,142(L) 805N--010-1151
117 630 071 7709 SENSOR,PELEC 1 BPH149,E3T-ST11 805N--010-117
118 630 069 3270 SENSOR,PELEC 4 -BPH143(L),(R),-BPH144(L),(R),
E3S-LS10C4S 805N--010-118
119 630 083 6806 PULLEY,FLAT 6 805N--010-119
120 630 083 6813 PULLEY,FLAT 8 805N--010-120
121 630 003 6923 PIPE FITTINGS 7 805N--010-121
122 630 003 5162 AIR LINE EQPT 4 805N--010-122
123 630 121 7581 PLATE 1 805N--010-123
124 630 120 2082 SUPPORT 2 805N--010-124
125 630 121 7598 PLATE 1 805N--010-125
126 630 084 9486 CHUTE 1 805N--010-126
127 630 084 9431 GUIDE 1 805N--010-127
128 630 084 9493 CHUTE 1 805N--010-128
129 630 084 5877 GUIDE 1 805N--010-129
130 630 084 7130 GUIDE 2 805N--010-130
131 630 084 7147 GUIDE 2 805N--010-131
132 630 085 1809 GUIDE 4 805N--010-132
133 630 084 5358 BRACKET 1 805N--010-133
134 630 084 1794 BRACKET 1 805N--010-134
135 630 083 9654 BRACKET 1 805N--010-135
136 630 084 1800 BRACKET 1 805N--010-136
137 630 083 9432 BRACKET 1 805N--010-137
138 630 083 9449 BRACKET 1 805N--010-138
139 630 083 9456 BRACKET 1 805N--010-139
140 630 083 9463 BRACKET 1 805N--010-140
141 630 084 7116 ROD 2 805N--010-141
142 630 120 2051 BRACKET 1 805N--010-142
143 630 085 8532 BRACKET 1 805N--010-143
144 630 120 2068 BRACKET 1 805N--010-144
145 630 085 8549 BRACKET 1 805N--010-145
146 630 111 2671 BLOCK,LOCATE 4 805N--010-146
147 630 084 2166 BRACKET 1 805N--010-147
148 630 086 0672 BRACKET 1 805N--010-148
149 630 086 0689 BRACKET 1 805N--010-149
151 630 085 0710 PLATE 2 805N--010-020
152 630 005 2732 AIR LINE EQPT 1 805N--010-221
153 630 078 6620 BLOCK,LOCATE 1 805N--010-238
154 630 078 6620 BLOCK,LOCATE 1 805N--010-339
155 630 069 5373 PULLEY,FLAT 2 805N--010-216
156 630 069 5373 PULLEY,FLAT 2 805N--010-316
157 630 084 6478 CYLINDER(R) 1 -BPS141,142(R) 805N--010-1152
161 411 141 4305 WASHER V 6X12.5X1.6 16 FW6
162 411 141 3001 WASHER SPR 6 16 SW6
