- 9 -

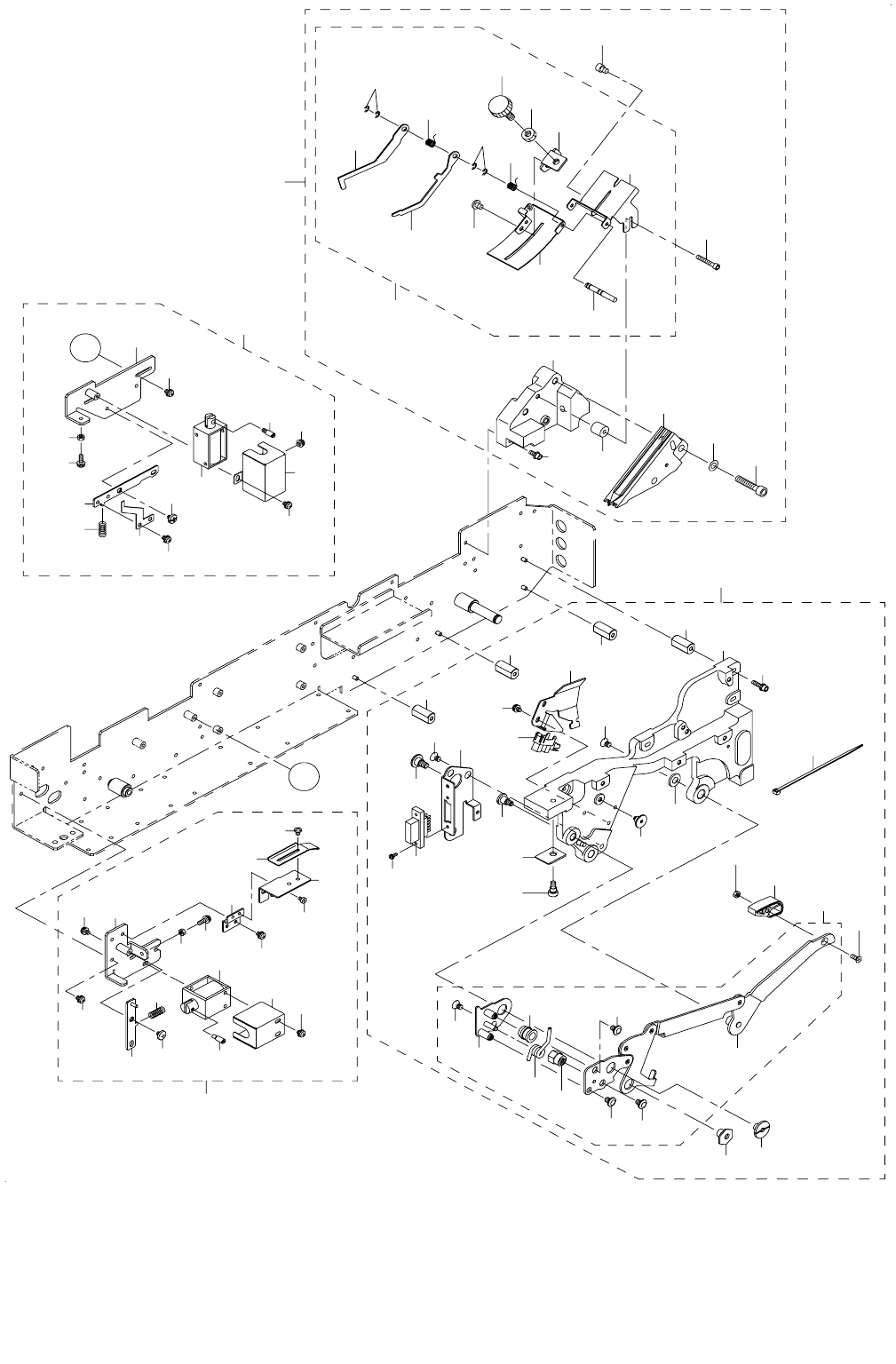

5. ELECTRIC BANK STICK FEEDER (TYPE W) (2)
スティックフィーダ（電動バンク用）（Ｗ タイプ）（２）
2
4
6
5
8
7
9
10
11
13
26
25
27
16
21
19
18
20
22
23
24
28
15
29
17
30
31
32
33
34
1
38
39
40
41
42
43
44
45
49
47
50
48
51
37
36
53
52
55
A
A
58
56
59
60
57
63
64
65
61
66
67
68
54
70
71
73
74
81
80
82
83
83
86
84
79
85
77
89
88
86
72
87
62
35
14
46
75
69
3
3
3
3
12
78
76
- 10 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-96005 CLAMP ASSY W
クランプアッシー Ｗ
1
2 400-95935 CLAMP BLOCK ASM
クランプブロック組
(1)
3 400-96006 CLAMP BLOCK SPACER
クランプブロックスペーサ
(4)
4 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(4)
5 400-68255 REAR LINER PLATE
リアライナープレート
(1)
6 400-68191 X GUIDE PIN REAR
Ｘ ガイドピンリア
(1)
7 400-77517 MAIN CONNECTOR BRKT
メインコネクタブラケット
(1)
8 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
9 400-95937 SFN0EB I/F ASM
ＳＦＮ ０ ＥＢ インターフェース組
(1)
10 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
11 400-77498 CLAMP SENSOR BRKT
クランプセンサーブラケット
(1)
12 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
13 HD-0027700-00 SENSOR
センサー
(1)
14 EA-9500B00-00 CABLE BAND
結束バンド ６０
(3)
15 400-82701 CLAMP LEVER ASSY
クランプレバーアッシー
(1)
16 400-69663 LOCK BUSHING
ロックブッシング
(1)
17 400-77500 LOCK STOPPER BOLT
ロックストッパーボルト
(1)
18 400-69662 LOCK SPRING
ロックスプリング
(1)
19 400-77500 LOCK STOPPER BOLT
ロックストッパーボルト
(1)
20 400-69659 LOCK SP STOPPER
ロックスプリングストッパー
(1)
21 400-77500 LOCK STOPPER BOLT
ロックストッパーボルト
(1)
22 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
23 400-84401 LOCK PLATE R ASSY
ロックプレート Ｒ 組
(1)
24 400-84402 LOCK RELEASE LEVER ASSY
ロックリリースレバー組
(1)
25 400-68213 LEVER CAP
レバーキャップ
(1)
26 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
27 NM-6030002-SC NUT M3X0.5 TYPE2
六角 ナット Ｍ ３ Ｘ ０．５ ２種
(1)
28 400-68667 LOCK LEVER FLANGE
ロックレバーフランジ
(1)
29 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
30 400-77497 ARM LINK PIVOT SH F
アームリンクピボットシャフトエフ
(1)
31 400-77496 ARM LINK PIVOT SH M
アームリンクピボットシャフト Ｍ
(1)
32 400-68203 CLAMP SH F
クランプシャフト Ｆ
(1)
33 400-77492 CLAMP SH M
クランプシャフト Ｍ
(1)
34 400-77499 ARM LINK GUIDE SH
アームリンクガイドシャフト
(1)
35 400-96007 STOPPER ASSY W
ストッパアッシー Ｗ
1
36 400-95940 STOPPER SOLENOID BASE
ストッパソレノイドベース
(1)
37 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
38 400-95941 STOPPER SOLENOID
ストッパソレノイド
(1)
39 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
40 400-95942 STOPPER SOLENOID COVER
ストッパソレノイドカバー
(1)
41 SL-4030491-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ ３ Ｌ ＝４
(2)
42 400-95943 SWING LEVER ASM
スイングレバー組
(1)
43 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
44 400-95946 SOLENOID PIN SCREW
ソレノイドピンスクリュウ
(1)
45 400-95947 STOPPER UNIT BASE
ストッパユニットベース
(1)
46 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
47 400-96008 STOPPER BASE W
ストッパベース Ｗ
(1)
48 E1167-871-000 MOTOR FRAME LATCH SCREW
モータフレーム ラッチスクリュウ
(2)
49 400-96009 STOPPER W
ストッパ Ｗ
(1)
50 SM-5030455-SN SCREW M3 L=4
バインドねじ Ｍ ３ Ｌ ＝４
(2)
51 400-95950 STOPPER SPRING
ストッパスプリング
(1)
52 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(1)
53 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナツト Ｍ ３ Ｘ ０．５ １種
(1)
54 400-95951 SEPARATION ASSY
セパレーションアッシー
1
55 400-95952 SEPARATION SOLENOID BASE
セパレーションソレノイドベース
(1)
56 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
57 400-95953 SEPARATION SOLENOID COVER
セパレーションソレノイドカバー
(1)
58 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
59 400-95954 SEPARATION SOLENOID
セパレーション ソレノイド
(1)
60 SL-4030491-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ ３ Ｌ ＝４
(2)
61 400-95955 SHAKE ARM
シェイクアーム
(1)
62 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
63 400-95946 SOLENOID PIN SCREW
ソレノイドピンスクリュウ
(1)
64 400-95956 SEPARATE ARM
セパレートアーム
(1)
65 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
66 400-95957 SEPARATION SPRING
セパレーションスプリング
(1)
67 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(1)
68 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナツト Ｍ ３ Ｘ ０．５ １種
(1)
69 400-96010 CHUTER ASSY W
シュータアッシー Ｗ
1
70 400-96011 CHUTER BLOCK W
シュータブロック Ｗ
(1)
71 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(2)
72 E2501-719-000 CHUTER LANE
シューターレーン
(1)
73 SM-6052502-TN SCREW
六角穴ボルト
(1)
74 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(1)
75 E2507-719-0A0 CORNER COVER ASM.
コーナーカバー組
(1)
76 E2503-719-000 CORNER COVER BRACKET
コーナーカバーブラケット
(1)
77 E1506-719-000 SEING ARM ADJUSTING PICK-UP
スイングアーム調節つまみ
(1)
78 E2507-719-000 CORNER COVER
コーナーカバー
(1)
79 E1508-719-000 PRESSER BRACKET
押えブラケット
(1)
80 E1509-719-000 SWING ARM A
スイングアーム Ａ
(1)
81 E1510-719-000 SWING ARM B
スイングアーム Ｂ
(1)
82 E2511-719-000 SWING ARM SHAFT
スイングアームシャフト
(1)
83 E1515-719-000 CORNER COVER SPRING
コーナカバースプリング
(2)
84 SM-5030455-SN SCREW M3 L=4
バインドねじ Ｍ ３ Ｌ ＝４
(1)
85 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナツト Ｍ ４ Ｘ ０．７ １種
(1)
86 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(4)
87 E2514-719-000 COLLAR A
カラー Ａ
(1)
88 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
(1)
89 SM-6030402-TN SCREW M3X4
六角穴付き ボルト Ｍ３Ｘ４
(1)
- 11 -

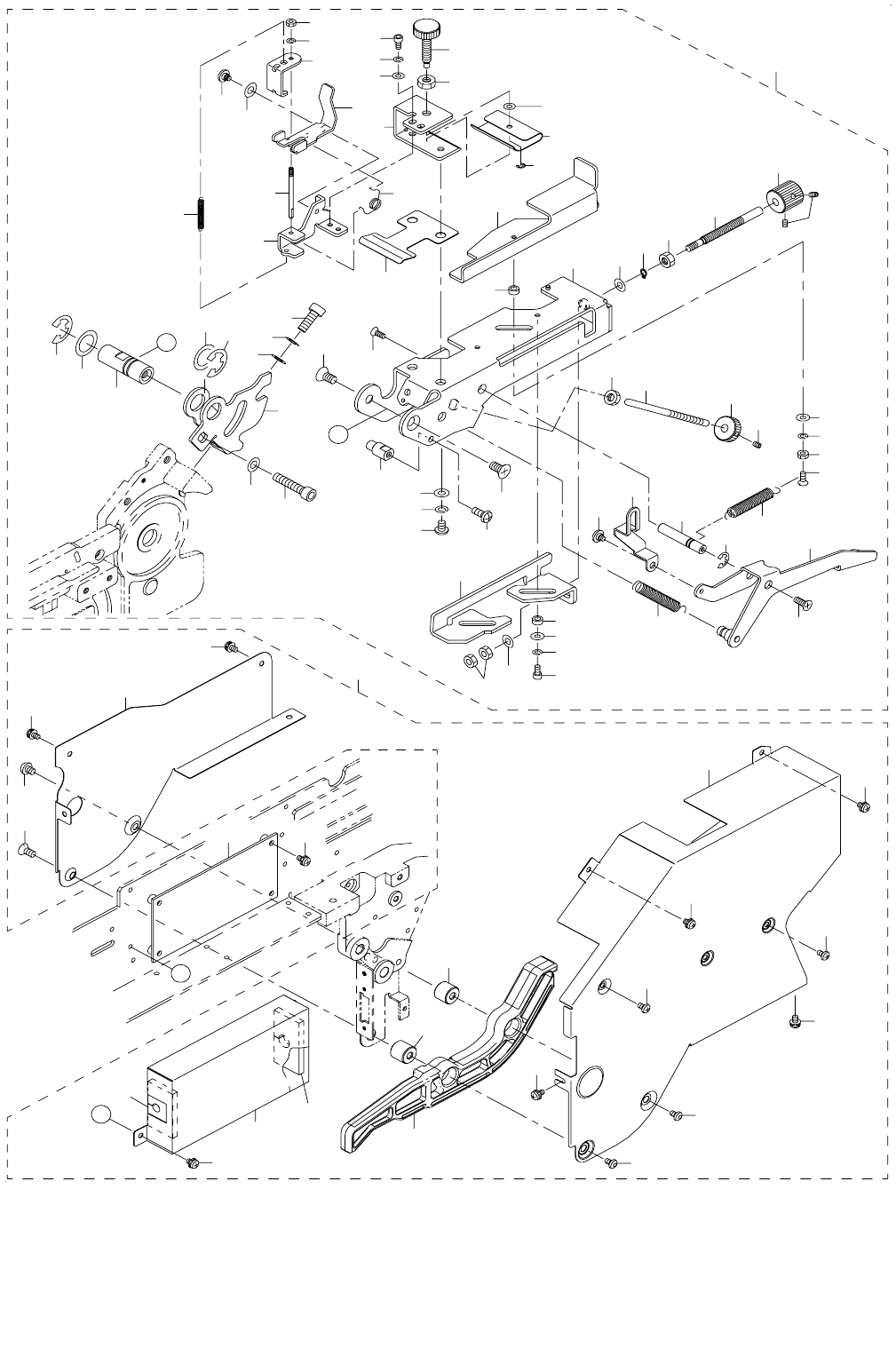

6. ELECTRIC BANK STICK FEEDER (TYPE W) (3)
スティックフィーダ（電動バンク用）（Ｗ タイプ）（３）
14
18
19
20
37
38
39
47
46
45
51
60
61
63
64
55
56
57
58
48
49
54
62
65
66
28
21
17
25
22
23
23
59
68
69
69
73
70
72
74
75
76
77
77
78
78
79
79
80
85
81
82
84
76
71
83
1
A
A
B
B
67
2
3
4
13
12
11
5
10
9
8
7
6
14
36
35
30
29
33
31
32
34
16
15
24
27
52
50
26
44
53
17
40
42
41
43
42
12
13
