- 3 -

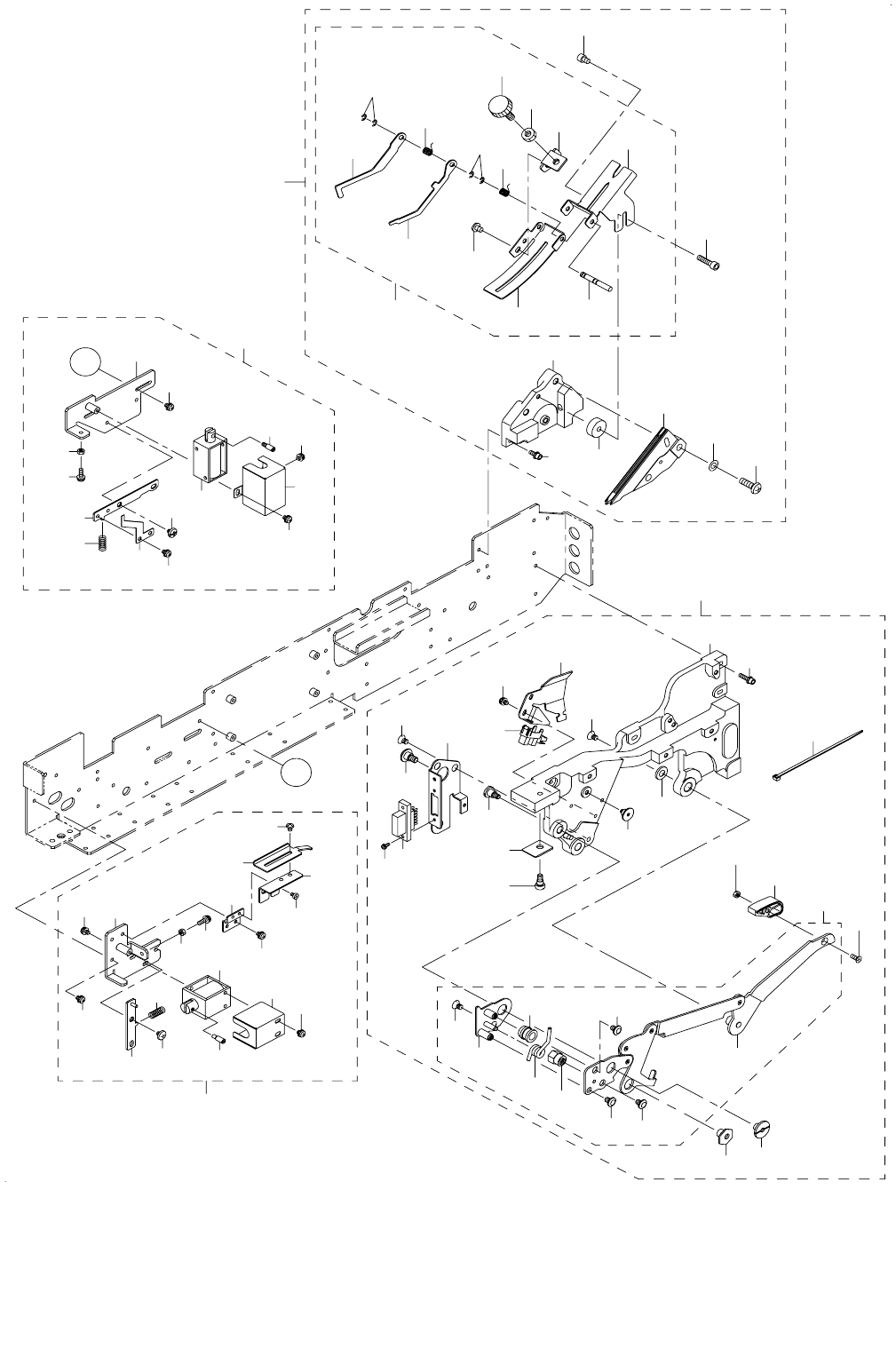

2. ELECTRIC BANK STICK FEEDER (TYPE N) (2)
スティックフィーダ（電動バンク用）（Ｎ タイプ）（２）
2
3
5
4
7
6
8
9
10
12
11
25
24
26
15
20
18
17
19
21
22
23
27
14
28
16
29
30
31
32
33
1
37
38
39
40
41
42
43
44
48
46
49
47
50
36
35
52
51
54
A
A
57
55
58
59
56
62
63
64
60
65
66
67
53
69
70
72
73
77
80
79
75
81
82
82
85
83
78
84
76
88
87
85
71
86
61
34
13
45
74
68
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-95934 CLAMP ASSY N
クランプアッシー Ｎ
1
2 400-95935 CLAMP BLOCK ASM
クランプブロック組
(1)
3 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(4)
4 400-68255 REAR LINER PLATE
リアライナープレート
(1)
5 400-68191 X GUIDE PIN REAR
Ｘ ガイドピンリア
(1)
6 400-77517 MAIN CONNECTOR BRKT
メインコネクタブラケット
(1)
7 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
8 400-95937 SFN0EB I/F ASM
ＳＦＮ ０ ＥＢ インターフェース組
(1)
9 SL-4020691-SC SCREW M2 L=6
座金付きなべ小ねじ Ｍ ２ Ｌ ＝６
(2)
10 400-77498 CLAMP SENSOR BRKT
クランプセンサーブラケット
(1)
11 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
12 HD-0027700-00 SENSOR
センサー
(1)
13 EA-9500B00-00 CABLE BAND
結束バンド ６０
(3)
14 400-82701 CLAMP LEVER ASSY
クランプレバーアッシー
(1)
15 400-69663 LOCK BUSHING
ロックブッシング
(1)
16 400-77500 LOCK STOPPER BOLT
ロックストッパーボルト
(1)
17 400-69662 LOCK SPRING
ロックスプリング
(1)
18 400-77500 LOCK STOPPER BOLT
ロックストッパーボルト
(1)
19 400-69659 LOCK SP STOPPER
ロックスプリングストッパー
(1)
20 400-77500 LOCK STOPPER BOLT
ロックストッパーボルト
(1)
21 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
22 400-84401 LOCK PLATE R ASSY
ロックプレート Ｒ アッシ
(1)
23 400-84402 LOCK RELEASE LEVER ASSY
ロックリリースレバーアッシ
(1)
24 400-68213 LEVER CAP
レバーキャップ
(1)
25 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(1)
26 NM-6030002-SC NUT M3X0.5 TYPE2
六角 ナット Ｍ ３ Ｘ ０．５ ２種
(1)
27 400-68667 LOCK LEVER FLANGE
ロックレバーフランジ
(1)
28 SM-1040601-SC SCREW M4X0.7 L=6
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
29 400-77497 ARM LINK PIVOT SH F
アームリンクピボットシャフト Ｆ
(1)
30 400-77496 ARM LINK PIVOT SH M
アームリンクピボットシャフト Ｍ
(1)
31 400-68203 CLAMP SH F
クランプシャフト Ｆ
(1)
32 400-77492 CLAMP SH M
クランプシャフ Ｍ
(1)
33 400-77499 ARM LINK GUIDE SH
アームリンクガイドシャフト
(1)
34 400-95939 STOPPER ASSY N
ストッパアッシー Ｎ
1
35 400-95940 STOPPER SOLENOID BASE
ストッパソレノイドベース
(1)
36 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
37 400-95941 STOPPER SOLENOID
ストッパソレノイド
(1)
38 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
39 400-95942 STOPPER SOLENOID COVER
ストッパソレノイドカバー
(1)
40 SL-4030491-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ ３ Ｌ ＝４
(2)
41 400-95943 SWING LEVER ASM
スイングレバー組
(1)
42 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
43 400-95946 SOLENOID PIN SCREW
ソレノイドピンスクリュ
(1)
44 400-95947 STOPPER UNIT BASE
ストッパユニットベース
(1)
45 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
46 400-95948 STOPPER BASE N
ストッパベース Ｎ
(1)
47 E1167-871-000 MOTOR FRAME LATCH SCREW
モータフレーム ラッチスクリュウ
(2)
48 400-95949 STOPPER N
ストッパ Ｎ
(1)
49 SM-5030455-SN SCREW M3 L=4
バインドねじ Ｍ ３ Ｌ ＝４
(2)
50 400-95950 STOPPER SPRING
ストッパスプリング
(1)
51 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(1)
52 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
53 400-95951 SEPARATION ASSY
セパレーションアッシー
1
54 400-95952 SEPARATION SOLENOID BASE
セパレーションソレノイドベース
(1)
55 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
56 400-95953 SEPARATION SOLENOID COVER
セパレーションソレノイドカバー
(1)
57 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
58 400-95954 SEPARATION SOLENOID
セパレーション ソレノイド
(1)
59 SL-4030491-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ ３ Ｌ ＝４
(2)
60 400-95955 SHAKE ARM
シェイクアーム
(1)
61 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(1)
62 400-95946 SOLENOID PIN SCREW
ソレノイドピンスクリュ
(1)
63 400-95956 SEPARATE ARM
セパレートアーム
(1)
64 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ ３ Ｌ ＝５
(2)
65 400-95957 SEPARATION SPRING
セパレーションスプリング
(1)
66 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(1)
67 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
68 400-95958 CHUTER ASSY N
シュータアッシー Ｎ
1
69 400-95959 CHUTER BLOCK N
シュータブロック Ｎ
(1)
70 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
71 E1516-719-000 SHOOTER LANE A
シューターレーン Ａ
(1)
72 SM-4051601-SN SCREW M5X0.8 L=16
なべねじ
(1)
73 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(1)
74 E1507-719-0A0 CORNER COVER ASM.
コーナーカバー組
(1)
75 E1503-719-000 CORNER COVER BRACKET
コーナーカバーブラケット
(1)
76 E1506-719-000 SWING ARM ADJUSTING PICK-UP
スイングアーム調節つまみ
(1)
77 E1507-719-000 CORNER COVER
コーナーカバー
(1)
78 E1508-719-000 PRESSER BRACKET
押えブラケット
(1)
79 E1509-719-000 SWING ARM A
スイングアーム Ａ
(1)
80 E1510-719-000 SWING ARM B
スイングアーム Ｂ
(1)
81 E1511-719-000 SWING ARM SHAFT
スイングアームシャフト
(1)
82 E1515-719-000 CORNER COVER SPRING
コーナカバースプリング
(2)
83 SM-5030455-SN SCREW M3 L=4
バインドねじ Ｍ ３ Ｌ ＝４
(1)
84 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナツト Ｍ ４ Ｘ ０．７ １種
(1)
85 RE-0200000-K0 E-RING 2
Ｅ 形止め輪 ２
(4)
86 E1514-719-000 COLLAR A
カラー Ａ
(1)
87 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(1)
88 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(1)
- 5 -

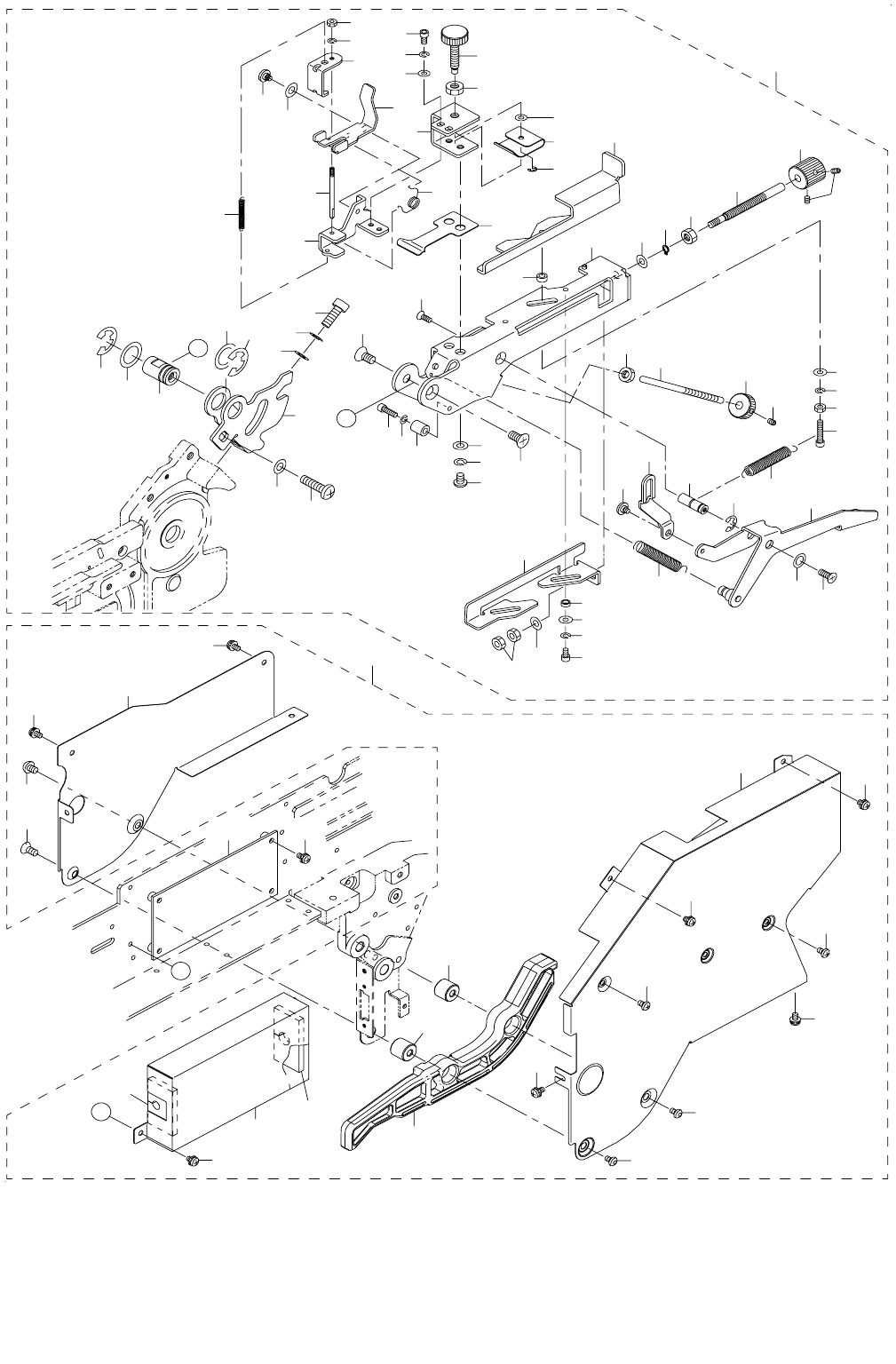

3. ELECTRIC BANK STICK FEEDER (TYPE N) (3)
スティックフィーダ（電動バンク用）（Ｎ タイプ）（３）
12
11
10
2
3
4
13
13
18
19
20
9
8
7
42
37
38
39
41
40
47
46
45
52
51
50
26
60
61
63
64
55
56
57
58
48
49
53
54
62
65
66
17
28
9
6
67
36
35
30
29
21
33
31
32
34
43
15
14
17
16
24
25
22
27
44
23
23
59
69
70
70
74
71
73
75
76
77
78
78
79
79
80
80
81
86
82
83
85
77
72
84
1
A
A
B
B
68
41
12
5
11
