28.ｶﾊﾞｰ(後面,側面,D軸)(DGAF)
28.Cover(Rear,Side,D axis)(DGAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
95 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
96 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
97 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
98 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
99 W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
100 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4)
101 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
102 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
103 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
104 W1010A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-3-L
105 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
106 W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-6-H
107 K5215A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M5X10L
108 K51721
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M3X5L
109 K5257A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X8L
111 K5260A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M5X8L
112 K5261A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M5X10L
113 N1080A
NUT, HEX
ﾅｯﾄ 六角         
M4 P=0.7
114 W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8
115 ADCAF8050 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ
116 DCAF0220 1 BKT BKT
117 ADGAF8050 2 PLATE ﾌﾟﾚｰﾄ
118 DGAF0420 2 BKT BKT
119 DGAF0311 1 BKT BKT
120 DGAF0320 1 BKT BKT
121 DGAF0330 1 BKT BKT
122 DGAF0340 1 BKT BKT
123 DGAF0220 1 FRAME ﾌﾚｰﾑ
124 DGAF0230 1 FRAME ﾌﾚｰﾑ
125 DGAF0450 1 BKT BKT
126 DGAF0460 2 COVER 蓋
127 DGAF0470 2 COVER 蓋
128 DGAF0850 1 BKT BKT
129 DGAF0860 1 BKT BKT
130 DCAF0670 4 BKT BKT
131 DGAF0500 1 BKT BKT
132 DGAF0542 8 BLOCK ﾌﾞﾛｯｸ
133 H5263C
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X16L
134 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
136 H5295A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X35L
137 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-5-L
138 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L
139 ADCAF8071 2 BKT BKT
140 DCAF0781 2 BKT BKT
141 DCAF0790 2 PLATE ﾌﾟﾚｰﾄ
PARTS LIST CP-743ME,CP-742ME ver03
28 - 4
28.ｶﾊﾞｰ(後面,側面,D軸)(DGAF)
28.Cover(Rear,Side,D axis)(DGAF)
28.ｶﾊﾞｰ(後面,側面,D軸)(DGAF)
28.Cover(Rear,Side,D axis)(DGAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
142 DCAF2010 2 BKT BKT
143 DCAF2020 2 BKT BKT
144 DCAF0980 2 SPACER ｽﾍﾟｰｻ
145 DCAF0990 2 BKT BKT
146 MPZ6220 8
WASHER
ﾜｯｼｬ
147 WWM0210 (1) SEAL ｼｰﾙ
148 H5137S 2 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ UNST6-30
149 A1002Z 2 LEG, RUBBER 脚 ｺﾞﾑ K18(No.7217)
150 W1040 WASHER, FLAT ﾜｯｼｬ 平 1W-3
153 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X25L
154 DCAF2050 4 SEAL ｼｰﾙ
155 DCWM0250 1 SEAL ｼｰﾙ Japanese(Ref.32-7)
156 DCWM0450 1 SEAL ｼｰﾙ English(Ref.32-9)
157 DCWM0650 1 SEAL ｼｰﾙ French(Ref.32-11)
158 DGAF0930 1 BKT BKT
159 DGAF5940 2 BKT BKT
160 H5137S 2 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ
161 N1086A NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
162 DCGC0470 1 DISPLAY, LIQUID CRYSTAL ﾃﾞｨｽﾌﾟﾚｲ 液晶 743E
163 ZG827DCEM9850 1 BOX, SERVO BOX ｻｰﾎﾞ 743E
注1.注1の部品をｾｯﾄで購入することができます｡ADGAF8081ﾌﾚｰﾑで注文してください｡
Note.1:Note.1 items can be purchased separately or as set(ADGAF8081 Frame).
注2.注2の部品をｾｯﾄで購入することができます｡ADGAF8091ﾌﾚｰﾑで注文してください｡
Note.2:Note.2 items can be purchased separately or as set(ADGAF8091 Frame).
PARTS LIST CP-743ME,CP-742ME ver03
28 - 5
28.ｶﾊﾞｰ(後面,側面,D軸)(DGAF)
28.Cover(Rear,Side,D axis)(DGAF)
A
n
t
i
s
t
a
t
i
c
An
ti
st
ati
c
TOP
An
ti
st
ati
c
An
ti
st
ati
c
A
139
x12
52
52
53
53
54
4
69
14
48
45
44
44
73
73
43
10
5
11
12
8
40
37
47
1
16
17
51
49
71
50
2
25
29
75
36
74
26
72
29
33
36
74
26
72
78
9
30
36
40
47
37
45
70
37
20
32
37
52
52
61
58
62
65
64
66
57
53
60
63
68
37
67
59
53
54
54
23
55
19
46
46
21
22
18
3
24
38
76
28
6
6
28
4
56
15
A
B
B
A
13
7
26
40
37
33
39
77
77
35
41
7
26
40
37
33
39
35
41

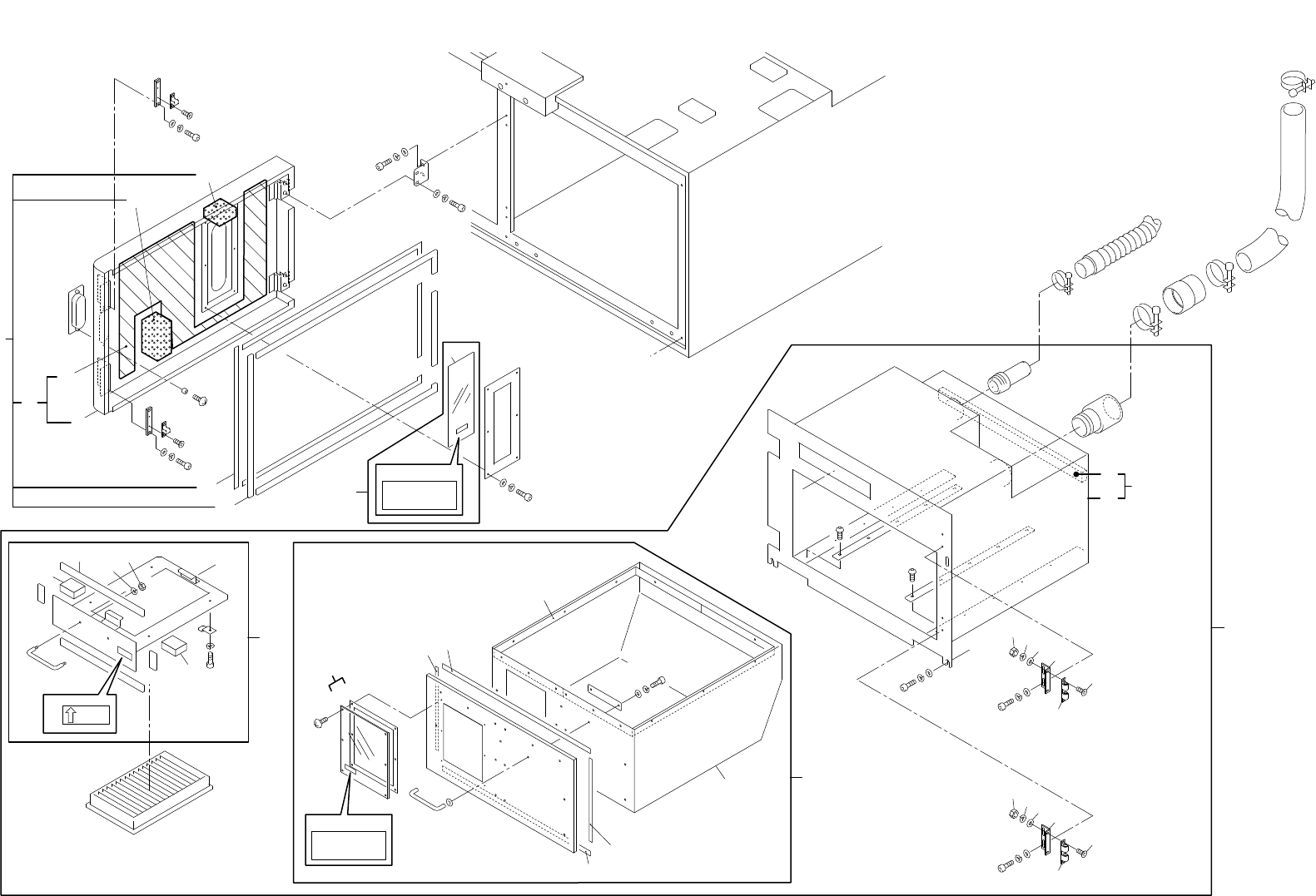

29.ダストボックス(DGPV)
29.Dust box(DGPV)
29.ダストボックス(DGPV)
29.Dust box(DGPV)
