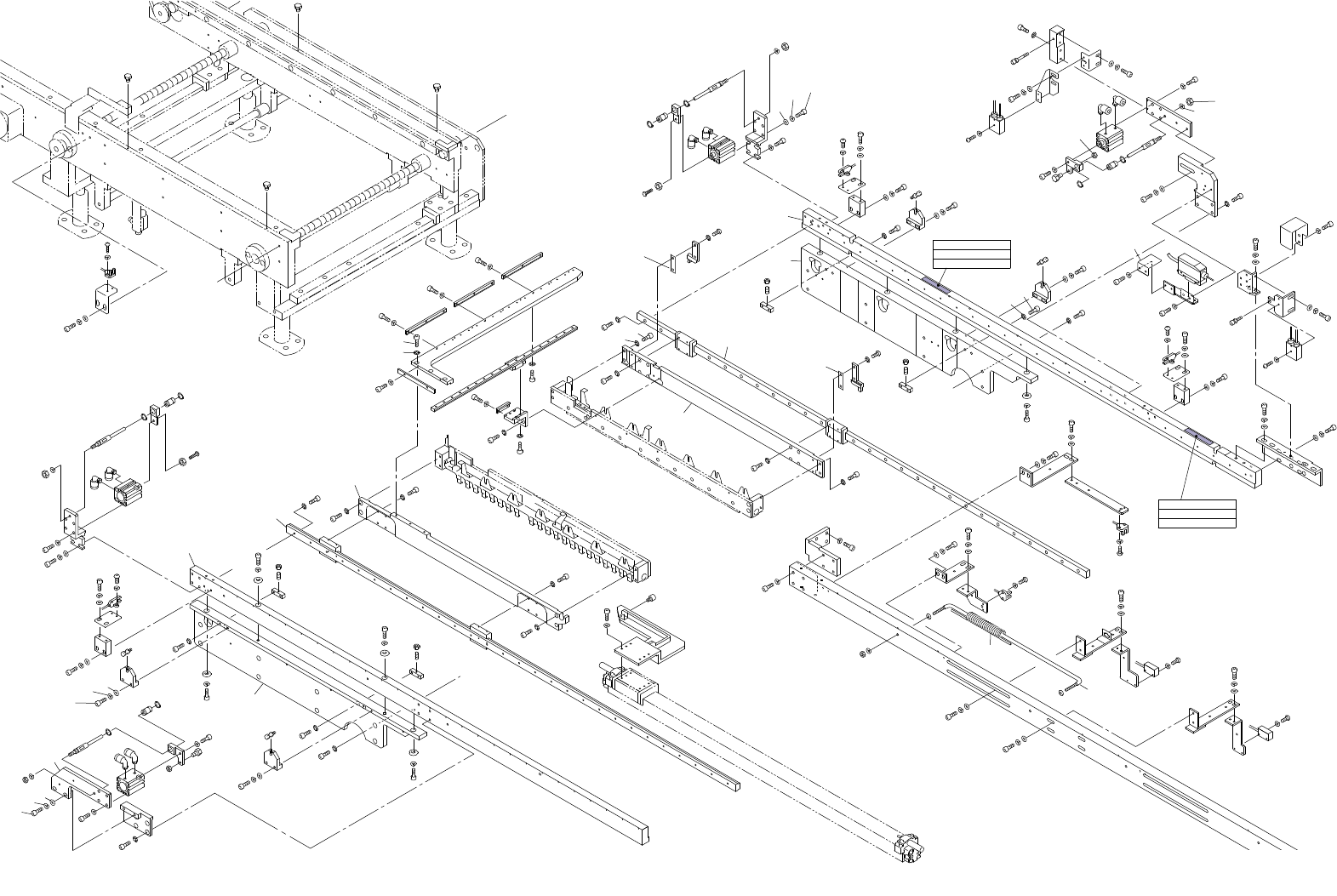

5.1.ｲﾝｷｬﾘｱ(DGQK)
5.1.In carrier(DGQK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DGQK0080 1 CLAMPER ｸﾗﾝﾊﾟ
2 DGQK0030 1 CLAMPER ｸﾗﾝﾊﾟ
3 DGQK0090 1 PLATE ﾌﾟﾚｰﾄ
4 DGQK0040 1 PLATE ﾌﾟﾚｰﾄ
5 DGQK0140 2 PLATE ﾌﾟﾚｰﾄ
34 CSQC4160 3 HOLDER ﾎﾙﾀﾞ
35 CSQC4171 4 PIN, PIVOT ﾋﾟﾝ 支点
41 CSQC4290 2 BKT BKT
42 CSQC4300 2 BLOCK ﾌﾞﾛｯｸ
43 CSQC4310 2 PIN ﾋﾟﾝ
44 CSQC4321 4 HOOK, SPRING ﾌｯｸ ｽﾌﾟﾘﾝｸﾞ
47 CSQC4521 2 DOG ﾄﾞｯｸﾞ
48 CSQC4531 1 DOG ﾄﾞｯｸﾞ
49 DCQK0300 1 DOG ﾄﾞｯｸﾞ
50 CSQC4590 12 BKT BKT
60 CSQC4880 1 HOLDER ﾎﾙﾀﾞ
61 CSQC4920 2 DOG ﾄﾞｯｸﾞ
68 CSQC5371 42 JAW 爪
70 ADCQK8010 38 PIN, CLAMP ﾋﾟﾝ ｸﾗﾝﾌﾟ
71 ADCQK8020 4 PIN, CLAMP ﾋﾟﾝ ｸﾗﾝﾌﾟ
83 S30205 12 SPRING ｽﾌﾟﾘﾝｸﾞ WR6-25
84 H2053A 12
PIN, SPRING
ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 3ﾟX25L
85 H2031A 4
PIN, SPRING
ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 3ﾟX14L
86 W1001Y 4
BEARING, DRY
ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ 70W-0815
87 H4403A 4
BEARING, NEEDLE
ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA810Z
88 S30207 2 SPRING ｽﾌﾟﾘﾝｸﾞ AWS4-20
103 H5273A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X5L
104 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
105 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
107 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
108 H5169A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
112 H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
116 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
121 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
122 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
125 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
128 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
129 W1010A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-3-L
130 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
133 N4024A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M3X12L
134 K5255H
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X5L
138 N1076A
NUT, HEX
ﾅｯﾄ 六角         
M3 P=0.5
140 N1077H NUT, HEX ﾅｯﾄ 六角 M3 P=0.5 3ｼｭ
145 DGQK0150 2 PLATE ﾌﾟﾚｰﾄ .
PARTS LIST CP-743ME,CP-742ME ver03
5 - 2
5.1.ｲﾝｷｬﾘｱ(DGQK)
5.1.In carrier(DGQK)
イン キャリア 前進
イン キャリア 後腺
アウト キャリア 前進
アウト キャリア 後腺
DCWM0350
OUT CARRIER BWD
OUT CARRIER FWD
IN CARRIER BWD
IN CARRIER FWD
DCWM0550
MANIP. SORTIE RECUL.
MANIP. SORTIE AV.
MANIP. ENTREE RECUL.
MANIP. ENTREE AV.
アウト キャリア 後退
OUT CARRIER BWD
MANIP. SORTIE RECUL.
アウト キャリア 前進
OUT CARRIER FWD
MANIP. SORTIE AV.
イン キャリア 後退
IN CARRIER BWD
MANIP. ENTREE RECUL.
イン キャリア 後退
IN CARRIER BWD
MANIP. ENTREE RECUL.
イン キャリア 前進
IN CARRIER FWD
MANIP. ENTREE AV.
DCWM0750
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x8.5
57
57
144
144
143
122
107
141
121
121
141
121
136
108
122
126
109
122
126
126
122
108
121
136
141
121
108
122
126
108
122
126
126
122
109
112
122
126
139
122
112
122
126
115
123
123
118
115
123
127
141
121
108
122
126
127
123
115
123
127
131
151
113
123
123
109
122
126
125
121
105
129
106
109
122
122
107
126
122
108
111
122
126
135
121
126
122
108
111
122
126
126
122
108
121
135
136
121
127
123
114
101
101
82
55
54
82
55
54
16
77
146
122
147
57
96
99
92
40
52
139
80
80
81
38
97
28
95
94
93
29
65
78
26
25
79
32
78
24
23
79
22
21
79
53
11
20
19
30
27
B
A
57
121
104
121
104
36
120
124
59
119
124
59
108
130
122
126
148
149
150
148
149
150
111
114
131
108
130
111
122
126
108
130
139
115
123
127
119
132
132
140
140
140
130
137
130
137
130
108
129
105
129
105
106
129
9
130
107
121
105
104
129
108
130
105
121
105
129
121
104
121
104
108
130
129
105
105
129
108
130
129
106
109
122
131
151
116
123
116
123
127
4
123
132
132
140
120
124
59
124
130
108
114
131
108
130
119
124
139
126
122
111
123
116
135
121
126
122
108
126
122
111
127
123
115
111
122
126
76
75
74
73
72
39
67
76
75
74
73
72
51
17
69
37
7
36
36
62
10
66
8
6
39
63
81
80
80
13
46
46
56
58
56
58
15
40
52
64
80
80
81
18
38
59
59
46
46
56
58
56
58
54
55
82
80
80
63
81
12
6
B
A
14
36
54
72
3
3
2
1
38
123
4
3
2
3
139
123
115
3
3
2
1
38
123
4
4
3
3
5
2
CP-743ME,CP-742ME PARTS LIST ver03
5 - 3
5.2.In carrier(DGQK)
5.2.インキャリア(DGQK)
5.2.In carrier(DGQK)
5.2.インキャリア(DGQK)
5.2.ｲﾝｷｬﾘｱ(DGQK)
5.2.In carrier(DGQK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 DCQK0491 2 BKT BKT
2 H4287T 4 BUSHING, GUIDE ﾌﾞｼｭ ｶﾞｲﾄﾞ LM5UU
3 S1031A 8 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW10
4 N1082A 4 NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
5 H5303A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X22L
6 DGQK0130 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
7 DGQK0190 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
8 DGQK0070 1 PLATE ﾌﾟﾚｰﾄ
9 DGQK0050 1 PLATE ﾌﾟﾚｰﾄ
10 DGQK0060 1 PLATE ﾌﾟﾚｰﾄ
11 DGQK0180 1 SADDLE ｻﾄﾞﾙ
12 DGQK0160 1 BKT BKT
13 DGQK0120 1 BKT BKT
14 DGQK0021 1 RAIL ﾚｰﾙ
15 DGQK0011 1 RAIL ﾚｰﾙ
16 DCQK0540 1 BKT BKT
17 DGQK0101 1 BKT BKT
18 DGQK0280 1 BKT, CYLINDER BKT ｼﾘﾝﾀﾞ
19 DCQK0230 1 BKT BKT
20 DGQK0221 1 BKT, SENSOR BKT ｾﾝｻ
21 DCQK0250 1 BKT BKT
22 DGQK0200 1 BKT, SENSOR BKT ｾﾝｻ
23 DCQK0180 1 BKT BKT
24 DGQK0230 1 BKT, SENSOR BKT ｾﾝｻ
25 DCQK0390 1 BKT BKT
26 DCQK0400 1 BKT, SENSOR BKT ｾﾝｻ
27 DGQK0110 1 PLATE ﾌﾟﾚｰﾄ
28 DCQK0530 1 BKT, CYLINDER BKT ｼﾘﾝﾀﾞ
29 DCQK0273 1 BKT BKT
30 DGQK0171 1 BKT BKT
32 DCQK0280 1 BKT BKT
36 CSQC4200 3 RETAINER 押え
37 CSQC4211 1 BKT BKT
38 DCQK0462 4 BAR, GUIDE ﾊﾞｰ ｶﾞｲﾄﾞ
39 H5120M 2 BOLT ﾎﾞﾙﾄ
40 CSQC4282 2 BOLT ﾎﾞﾙﾄ
46 CSQC4470 4 BLOCK ﾌﾞﾛｯｸ
51 CSQC4650 1 CAM FOLLOWER ｶﾑﾌｫﾛｱ
52 DCQK0501 2 BKT BKT
53 CSQC4702 1 CABLE ｹｰﾌﾞﾙ
54 CSQC4710 3 BKT, SENSOR BKT ｾﾝｻ
55 CSQC4720 3 BKT, SENSOR BKT ｾﾝｻ
56 CSQC4780 4
BOLT, ADJUSTING
ﾎﾞﾙﾄ ｾﾘ
57 CSQC4790 4 BOLT ﾎﾞﾙﾄ
PARTS LIST CP-743ME,CP-742ME ver03
5 - 4
5.2.ｲﾝｷｬﾘｱ(DGQK)
5.2.In carrier(DGQK)
