6.2.5 Adaptação da estação de encosto à altura de transporte das PCI
O dispositivo de alimentação do carro de componentes da estação de encosto pode alterar-se,
com poucas operações, às alturas de transporte das PCI de 830, 900, 930 e 950 mm.
6

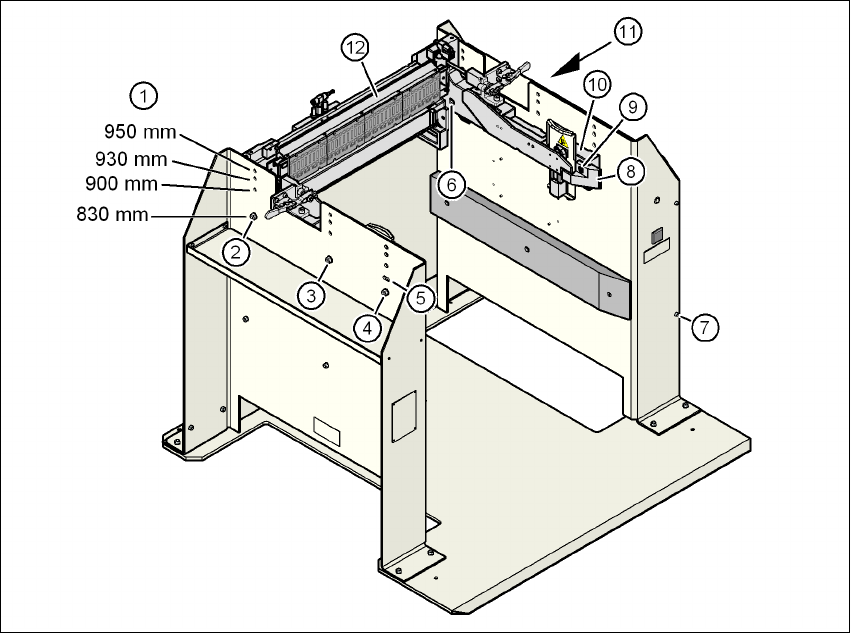

Fig. 6.2 - 5 Adaptação do dispositivo de alimentação de carro de componentes à altura de transporte das PCI
(1) Furos para a altura de transporte da PCI
(2) Porca sextavada M8 e anilha plana, cada uma 2 unidades
(3) Porca sextavada M8 e anilha plana, cada uma 2 unidades
(4) Porca sextavada M8 e anilha plana, cada uma 2 unidades
(5) Furo oblongo para o ajuste da altura
(6) Parafuso de sextavado interior M8x40, 6 unidades
(7) Parafuso de sextavado interior M5x12, 4 unidades
(8) Guia
(9) Parafuso de sextavado interior M8x18, 2 unidades
(10) Parte lateral, dispositivo de alimentação de carro de componentes
(11) Revestimento da estação de encosto
(12) Alimentador da unidade de controle (FCU)
Extensões da estação Manual do usuário SIPLACE Série X
Estação de encosto para o carro de componentes da Série X de SIPLACE A partir da versão de software SR.70x.xx Edição 01/2011
390
6.2.5.1 Ferramentas
Para o ajuste da altura da alimentação do carro de componentes é necessária a seguinte ferra-
menta:
– Conjunto de chaves sextavadas internas
– Chave de boca, nº 13
6.2.5.2 Reajustar a altura do dispositivo de alimentação do carro de componentes
ADVERTÊNCIA 6
→ Separe a estação de encosto da alimentação de corrente elétrica.
→ Separe a estação de encosto da alimentação de ar comprimido
O peso do dispositivo de alimentação do carro de componentes é de cerca de 40 kg.
→ Se necessário peça a uma segunda pessoa para o ajudar durante a alimentação.
→ Respeite a seqüência dos procedimentos de trabalho descritos.
6.2.5.3 Ajustar o dispositivo de alimentação do carro de componentes a uma altura
de 830 mm ou de 900 mm
6

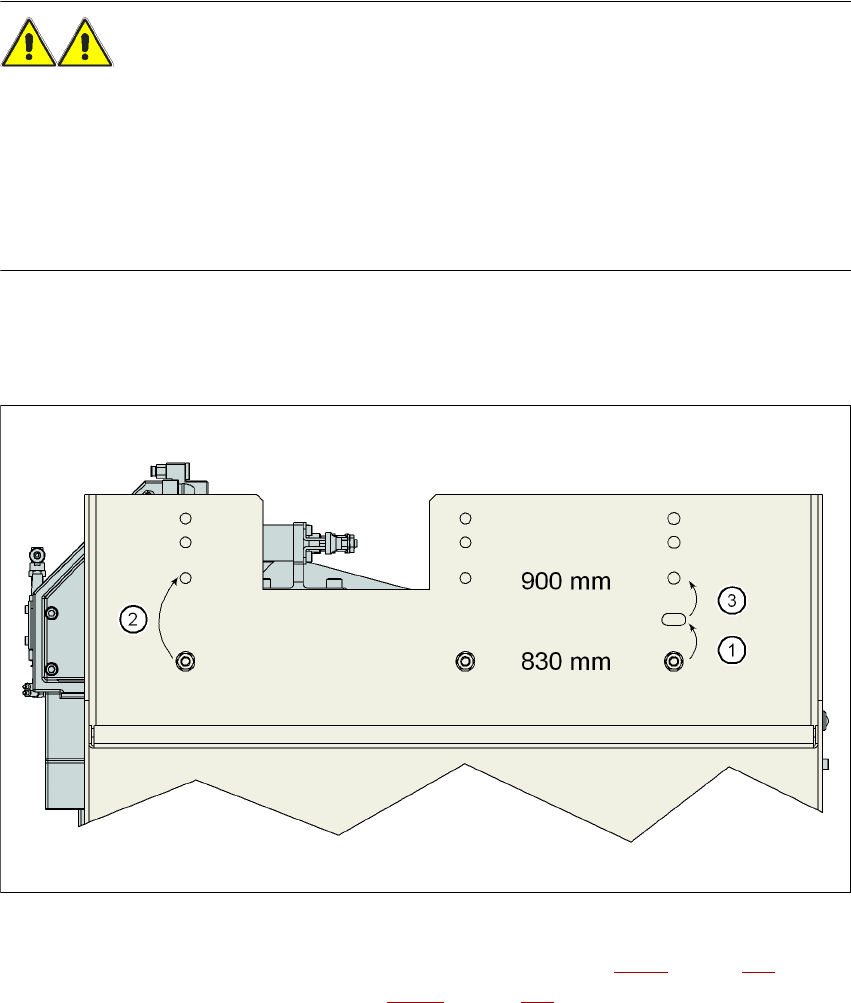

Fig. 6.2 - 6 Seqüência de trabalho para o ajuste de uma altura de 830 mm para uma altura de 900 mm
→ Solte os dois parafusos de sextavado interior M8x18 (pos. 9 na Fig. 6.2 - 5, página 389) e retire
a guia esquerda e direita (pos. 8 na Fig. 6.2 - 5
, página 389).
6
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Estação de encosto para o carro de componentes da Série X de SIPLACE
391
NOTA: 6
Desmonte o revestimento (pos. 9 na Fig. 6.2 - 5
, página 389) somente nos seguintes casos:
– O dispositivo de alimentação do carro de componentes é reajustado para uma altura de 830
mm.
– O dispositivo de alimentação do carro de componentes é reajustado para outra altura.
→ Solte os 4 parafusos de cabeça sextavada interior M5x12 (Pos. 7 na Fig. 6.2 - 5
, página 389).
Agarre o revestimento para que ele não caia.
→ Retire o revestimento.
CUIDADO 6
Tenha o cuidado de não danificar qualquer cabo ao levantar e descer o dispositivo alimentação
do carro de componentes.
→ Solte ambas roscagens (Pos. 3 na Fig.6.2 - 5
, página 389).
→ Solte ambas as roscagens (Pos. 2 na Fig. 6.2 - 5
, página 389).
→ Retire ambas as porcas sextavadas M8 e as anilhas planas (Pos. 4 na Fig. 6.2 - 5
, página
389
).
→ Segure o dispositivo de alimentação do carro de componentes na parte lateral (Pos. 10 na Fig.
6.2 - 5
, página 389) e retire ambos os parafusos de sextavado interior M8x40 nesse local.
→ Balance o dispositivo de alimentação do carro de componentes para cima até que furo na
parte lateral com o furo oblongo (Pos. 5 na Fig. 6.2 - 5
, página 389) chegar à cobertura.
→ Fixe a parte lateral neste local. Para isso aperte ligeiramente as porcas.
→ Fixe o dispositivo de alimentação do carro de componentes ao FCU (Pos. 12 na Fig. 6.2 - 5
,
página 389
) remova as roscagens na Pos. 2 na Fig. 6.2 - 5, página 389.
→ Balance o dispositivo de alimentação do carro de componentes para cima até que furo na
parte lateral com o furo de 900 mm (Pos. 1 na Fig. 6.2 - 5
, página 389) chegar à cobertura.
→ Fixe a parte lateral neste local. Para isso aperte ligeiramente as porcas.
→ Balance o dispositivo de alimentação do carro de componentes do furo (Pos. 5 na Fig. 6.2 - 5
,
página 389
) para cima até ao furo de 900 mm e fixe-o neste local.
→ Verifique se as uniões roscadas nas Pos. 2, 3 e 4 para uma altura do carro de componentes
de 900 mm assentam bem.
→ Fixe a guia direita e esquerda (pos. 8 na Fig. 6.2 - 5
, página 389) com o parafuso de sextavado
interior M8x18 (pos. 9 na Fig. 6.2 - 5
, página 389).
→ Fixe o revestimento (Pos. 11 na Fig. 6.2 - 5
, página 389) com os 4 parafusos de cabeça sex-
tavada interior M5x12 (Pos. 7 na Fig. 6.2 - 5
, página 389) .
