Dados técnicos da máquina automática Manual do usuário SIPLACE Série X Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011 112 3.3.2.4 Dimensões da máquina automática X2 3 3 3 3 3 Fig. 3.3 - 4 Dimens…
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
111
3.3.2.3 Dimensões da máquina automática X3
3
3
3
3

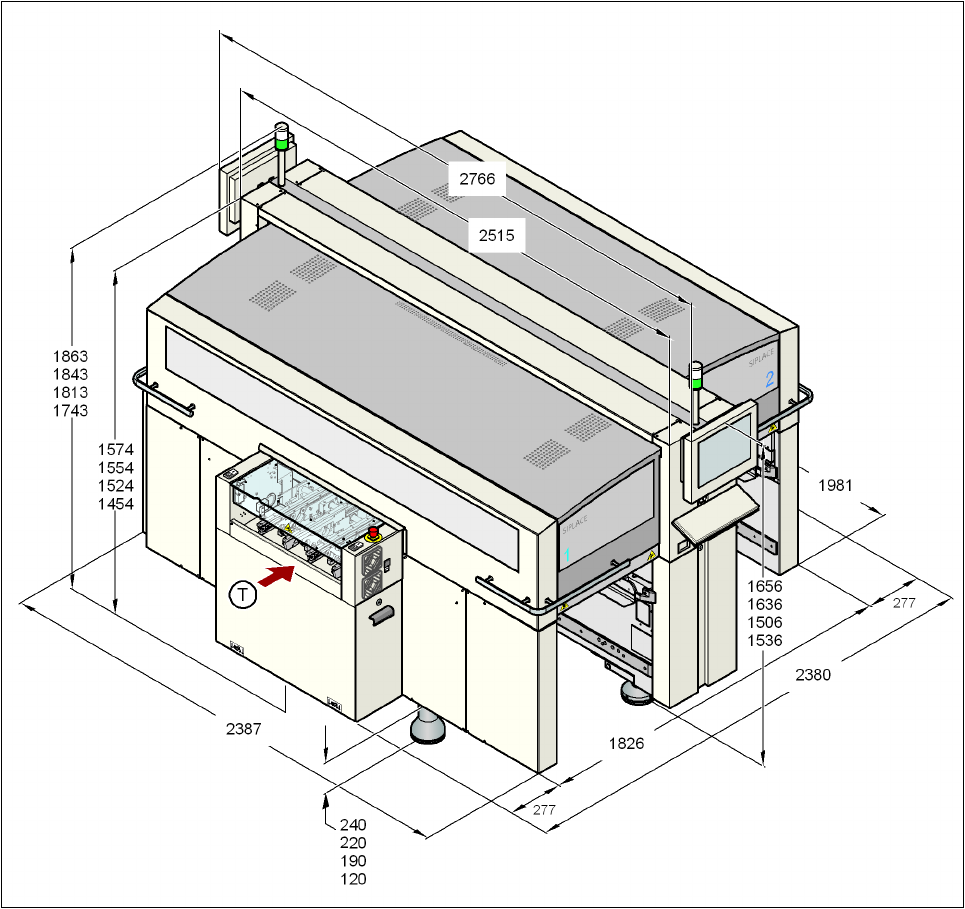

Fig. 3.3 - 3 Dimensões da máquina automática X3 (máquina de base) em milímetros
3
(T) Sentido do transporte de placas de circuitos impressos
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Dimensões e peso A partir da versão de software SR.70x.xx Edição 01/2011
112
3.3.2.4 Dimensões da máquina automática X2
3
3
3
3
3

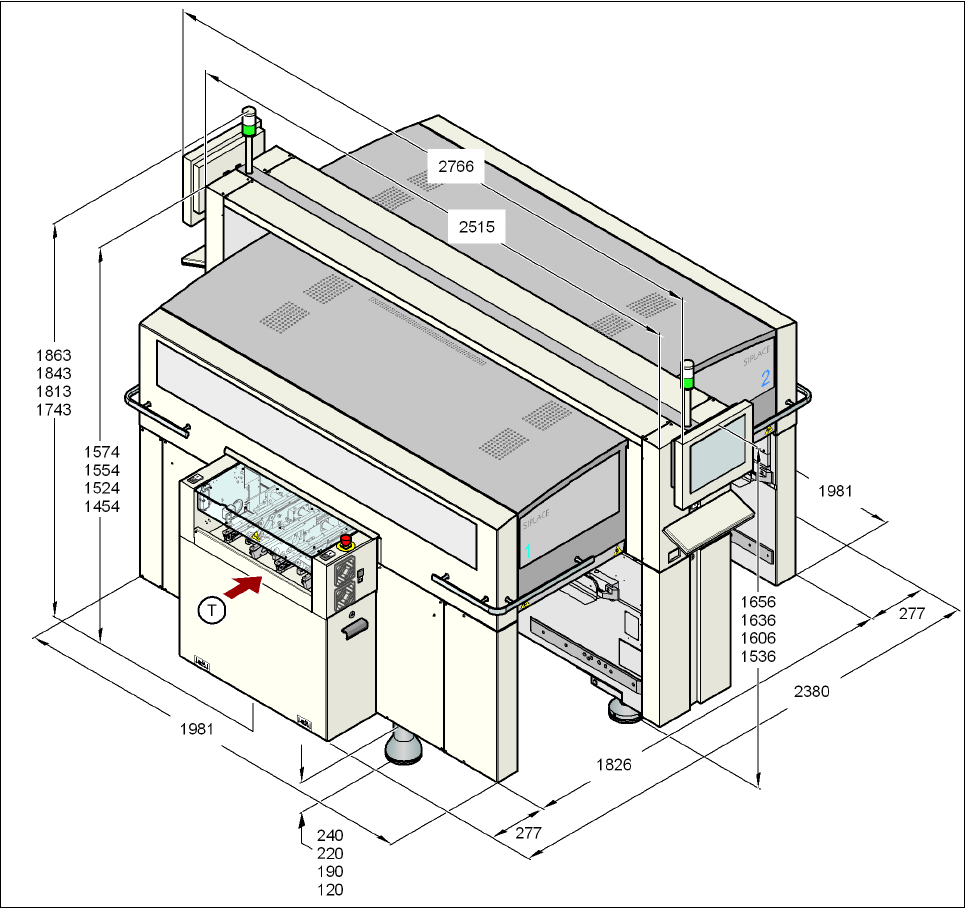

Fig. 3.3 - 4 Dimensões da máquina automática X2 (máquina de base) em milímetros
(T) Sentido do transporte de placas de circuitos impressos
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Dimensões e peso
113
3.3.3 Altura da tampa de proteção aberta
3
3
3
3

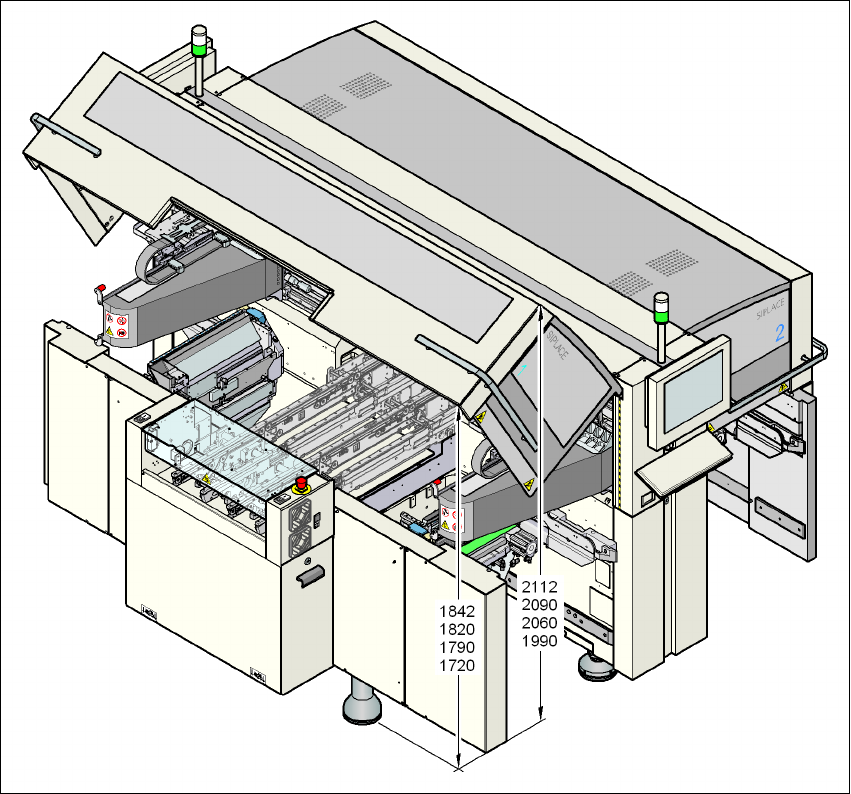

Fig. 3.3 - 5 Altura da tampa de proteção aberta - Dimensões em milímetros
