3.7 Sistema de transporte da PCI
De série, a máquina automática vem equipada com o transporte simples da PCI. Esta variante
de transporte se adequa especialmente para circuitos impressos bastante largos. O transporte
duplo flexível da PCI (ver seção 3.7.2
, página 150) e o Quad Lane Transport da SIPLACE (ver
seção 3.7.6
, página 157) podem ser entregues de fábrica, como opção.
3.7.1 Transporte simples da PCI e transporte duplo flexível da PCI
3.7.1.1 Constituição do transporte simples da PCI
3

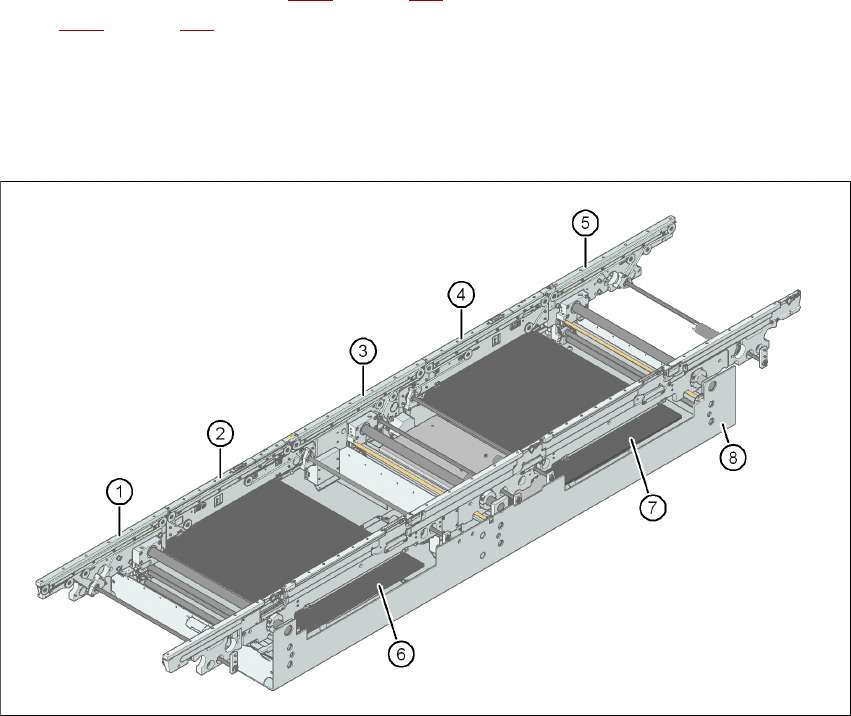

Fig. 3.7 - 1 Constituição do transporte simples da PCI
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Transporte intercalar
(4) Transporte de processamento 2
(5) Transporte de saída
(6) Mesa de elevatória 1
(7) Mesa de elevatória 2
(8) Tina de montagem
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Sistema de transporte da PCI
149
3.7.1.2 Constituição do transporte duplo da PCI flexível
O transporte duplo flexível possui duas trilhas de transporte elétricas e mecanicamente indepen-
dentes uma da outra.
3
Fig. 3.7 - 2 Constituição do transporte duplo da PCI
(1) Transporte de entrada
(2) Transporte de processamento 1
(3) Mesa de elevatória 1
(4) Transporte intercalar
(5) Transporte de processamento 2
(6) Mesa de elevatória 2
(7) Tina de montagem
(8) Transporte de saída
T1 Trilha de transporte 1
T2 Trilha de transporte 2
3.7.1.3 Descrição
Os transportes da PCI são desenvolvidos como transporte de cinco vertentes, com transporte
simples, transporte de processamento 1, transporte intercalar, transporte de processamento 2 e
transporte de saída. As três zonas de transporte de entrada, transporte intercalar e transporte de
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Sistema de transporte da PCI A partir da versão de software SR.70x.xx Edição 01/2011
150
saída servem como zonas neutras para os circuitos impressos, caso ocorram tempos de espera
mais curtos.
As correias de transporte são movidas por motores de corrente contínua. Sensores óticos moni-
torizam e controlam o transporte dos circuitos impressos. Depois de uma PCI ter atingido a zona
de montagem e passado a célula fotoelétrica de laser, é freada. Uma célula fotoelétrica de laser
registra a posição da PCI. Logo que uma PCI atinge a sua posição teórica, a correia de transporte
é parada e a PCI é sujeita pela parte de baixo.
A distância entre o lado superior da PCI e a cabeça de montar permanece inalterável em todas
as PCI e não depende da espessura da PCI. Assim, a velocidade de montagem também não de-
pende da espessura da PCI. Além disso, a centragem das marcas da PCI pode ser otimizado.
Como a distância entre a superfície da PCI e a câmara das PCI é sempre a mesma, a focagem
da câmara das PCI mantém-se sempre rigorosa e regulada para a superfície das PCI. Os con-
tornos das marcas da PCI são formados de forma ótima no Chip CCD da câmara da PCI.
A largura do transporte da PCI é regulada e vigiada eletronicamente por um circuito integrado de
regulação. Pode ser selecionada através de programa. Além disso, a eletrônica de regulação
ativa os motores passo a passo até ser atingida a largura pretendida. A regulação da largura é,
portanto, independente de outros componentes da máquina.
A altura de transporte pode ser selecionada na máquina automática, pelo que esta pode ser in-
tegrada em linhas com 830, 900, 930 ou 950 mm de altura de transporte. A altura normal é de
930 mm.
A comunicação entre os transportes de PCI de cada máquina automática é feita através da inter-
face SMEMA ou da interface de opção Siemens.
Para o transporte duplo e também para o transporte simples, o lado fixo do transporte pode ser
escolhido no lado direito ou no lado esquerdo. A passagem do lado fixo de transporte da direita
para a esquerda ou inversamente é uma operação fácil neste transporte por meio do software da
estação.
3.7.2 Transporte duplo flexível da PCI - Trilhas de transporte e tipos de transporte
A trilha direita do transporte (olhando no sentido do transporte) é designada "Transporte 1" e a
trilha de transporte esquerda é o "Transporte 2" (veja a Fig. 3.7 - 4
, página 152).
3.7.2.1 Transporte duplo da PCI no modo de transporte "simples"
O transporte duplo pode ser configurado on-line para um transporte simples. Para isso, uma trilha
de transporte é completamente recolhida e desativada (veja a Fig. 3.7 - 3
). É possível assim obter
uma largura máxima de 450 mm para a trilha de transporte.
