Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
192
3.9.5.1 Descrição
Com o auxílio da interface de energia/de dados poderão colocar-se em funcionamento os alimen-
tadores X também fora da máquina automática e do local de preparação. A interface consiste de
uma estrutura em alumínio com perfil Omega (Pos. 7 na Fig. 3.9 - 15
, página 189) para admissão
e condução dos alimentadores. Como no carro de componentes, o alimentador é colocado com
os guiamentos por contato sobre o perfil Omega e empurrado para a frente, até o pino de centrar
frontal do alimentador ser completamente introduzido no orifício de admissão (Pos. 9 na Fig. 3.9
- 15, página 189). O trinco de bloqueio (Pos. 8 na Fig. 3.9 - 15, página 189) bloqueia o alimentador
nesta posição. Para retirar o alimentador deverá carregar simplesmente na tecla de desbloqueio
(Pos. 1 na Fig. 3.9 - 15
, página 189). O trinco de bloqueio (Pos. 8 na Fig. 3.9 - 15, página 189) é
pressionado para baixo e liberta o alimentador. Os pés desdobráveis (Pos. 6 na Fig. 3.9 - 15
,
página 189
) estabilizam a posição da interface de energia e de dados, especialmente no caso de
alimentadores largos.
A carcaça do sistema eletrônico (Pos. 5 na Fig. 3.9 - 15
, página 189) acomoda a eletrônica de
controle para a interface de energia e de dados. A área de comando (Pos. 2 na Fig. 3.9 - 15
, pá-
gina 189
) consiste das teclas de arranque e de parada e de dois LEDs para a indicação de es-
tado. A comunicação com um PC é feita através do cabo de dados (Pos. 3 na Fig. 3.9 - 15
, página
189
). O cabo de alimentação de energia (Pos. 4 na Fig. 3.9 - 15, página 189) é ligado à alimen-
tação de corrente elétrica fornecida.
3.9.5.2 Utilização
A interface de energia e de dados serve para a verificação, manutenção e reparação de alimen-
tadores X. Além disso poderá ainda ser usada na produção de PCI para o reequipamento. Para
tal, a interface de energia e de dados é fixada na placa de base (Pos. 10 na Fig. 3.9 - 19
, página
195
). Também o suporte da bobina (Pos. 11 na Fig. 3.9 - 19, página 195) se encontra montado
na placa de base. Caso se encontre colocada fita de componentes poderá verificar ou voltar a
definir o progresso, a posição de recolha e a velocidade de transporte. Um manual do usuário
detalhado descreve o funcionamento da interface e ainda os trabalhos de assistência.
3.9.5.3 Conteúdo do fornecimento
– Single Slot IFED
a
– Parte da rede, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Placa de base com bobina
– Manual do usuário
a) IFED (interface de energia e dados)
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Alimentadores X
193
3.9.6 Suporte de carregadores de waffle-pack para o carro de componentes da
Série X de SIPLACE
Nº do artigo 00141285-xx Suporte de carregadores de waffle-pack, série X
3

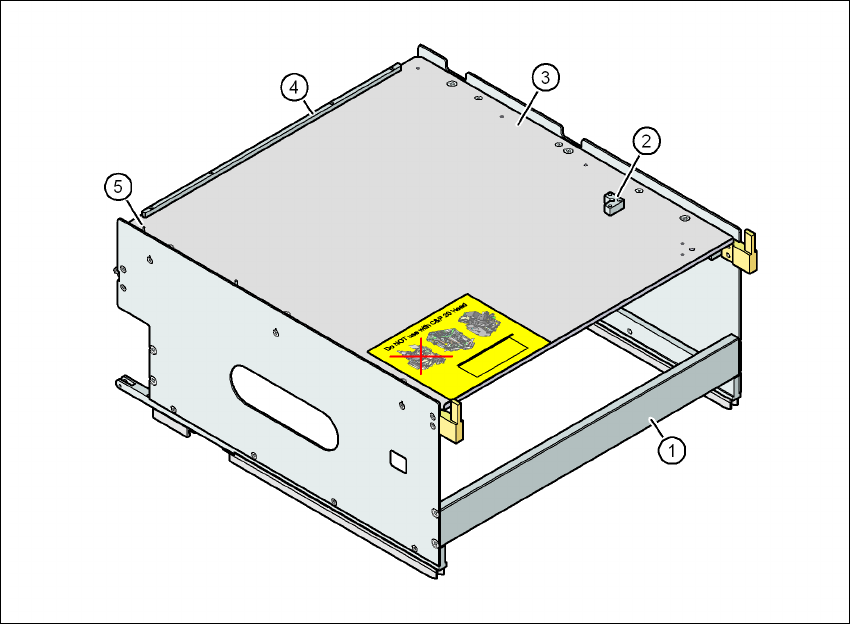

Fig. 3.9 - 18 Suporte de carregadores de waffle-pack
(1) Suporte de carregadores de waffle-pack da Série X de SIPLACE
(2) Ângulo de retenção para 2º carregadores de waffle-pack JEDEC
(3) Suportes de carregador de waffle-pack
(4) Réguas de encosto para o carregador de waffle-pack JEDEC
(5) Cavilha de montagem - Ponto zero do carregador de waffle-pack JEDEC
3
É possível fixar no suporte de carregadores de waffle-pack os carregadores de waffle-pack JE-
DEC colocados individualmente. Se forem colocados dois carregadores waffle-pack JEDEC es-
tes deverão ser fixados com réguas de bloqueio e retenção como as usadas no suporte de
carregador de waffle-pack do TBM.
Peças: Nº. do artigo:
Imã 00316593-xx
Régua de bloqueio e retenção para carregador JEDEC 00372615-xx
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Alimentadores X A partir da versão de software SR.70x.xx Edição 01/2011
194
3.9.6.1 Dados técnicos
3
3.9.6.2 Quantidade de carregadores de waffle-pack por localidade e máquina aut.
3.9.6.3 Suporte de carregadores de waffle-pack no carro de componentes da
SIPLACE Série X
→ Coloque ambos os guiamentos por contato frontais (Pos. 1 na Fig. 3.9 - 19, página 195) do
suporte sobre a ajuda para introdução (Pos. 6 na Fig. 3.9 - 19
, página 195).
→ Empurre o suporte na direção dos perfis guiadores (Pos. 7 na Fig. 3.9 - 19
, página 195) para
a frente. O suporte desliza com as guias deslizantes frontal (pos. 1) e traseira (pos. 2 na Fig.
3.9 - 19
, página 195) sobre os perfis guiadores.
→ Continue a empurrar o suporte até ambos os pinos de centrar "à frente" (Pos. 4 na Fig. 3.9 -
19, página 195) desaparecerem nos furos de centrar (Pos. 10 na Fig. 3.9 - 19, página 195).
→ Tenha em conta ambos os pinos de centrar "atrás" (Pos. 3 na Fig. 3.9 - 19
, página 195) do
suporte. Estes devem deslizar sem problemas para dentro dos espaços vazios da barra de
centragem (Pos. 8 na Fig. 3.9 - 19
, página 195).
→ Na posição de encosto do suporte, os trincos de bloqueio (Pos. 9 na Fig. 3.9 - 19
, página 195)
encaixam nos rolos de bloqueio (Pos. 5) do suporte.
3
Dimensões C x L x A 429 mm x 376 mm x 200 mm
Ocupação do local de colocação sobre a mesa
dos CO
32 localidades
a
a) Sobre as outras 8 restantes localidades, podem ser colocados alimentadores X. Em caso de utilização de
réguas de bloqueio e retenção, fica reduzida todavia, através das alavancas de fixação que se erguem late-
ralmente, a oferta de localidades para 6.
Possibilidade de colocação nas máquinas auto-
máticas da série X
Localidades 2 e 4
Software
Software da estação a partir de SR.601.xx
Sistema de programação a partir de SIPLACE Pro 3.0
Espectro da cabeça de montagem TwinStar, CPP
Máquina automática de
montar
Localidade 2 Localidade 4
X4 1 1
X3 2 1
X2 2 2
