Manual do usuário SIPLACE Série X D ados técnicos da máquina automática A partir da versão de software SR.70x.xx Edição 01 /2011 Carro de componentes SIPLACE Série X 207 3.10.10 Canal de guia da emba lagem no dispositivo…
Dados técnicos da máquina automática Manual do usuário SIPLACE Série X
Carro de componentes SIPLACE Série X A partir da versão de software SR.70x.xx Edição 01/2011
206
3.10.8.2 Diâmetro máximo da bobina de fita em função da altura de transporte das PCI
3
NOTA: 3
Na generalidade, para carros de componentes da Série X não necessita de quaisquer eixos de
encaixe. Caso ocorra várias vezes no alimentador X o aviso de erro "Timeout", recomendamos
então a colocação de eixos de encaixe.
3.10.9 Calha de desperdícios de fita
3

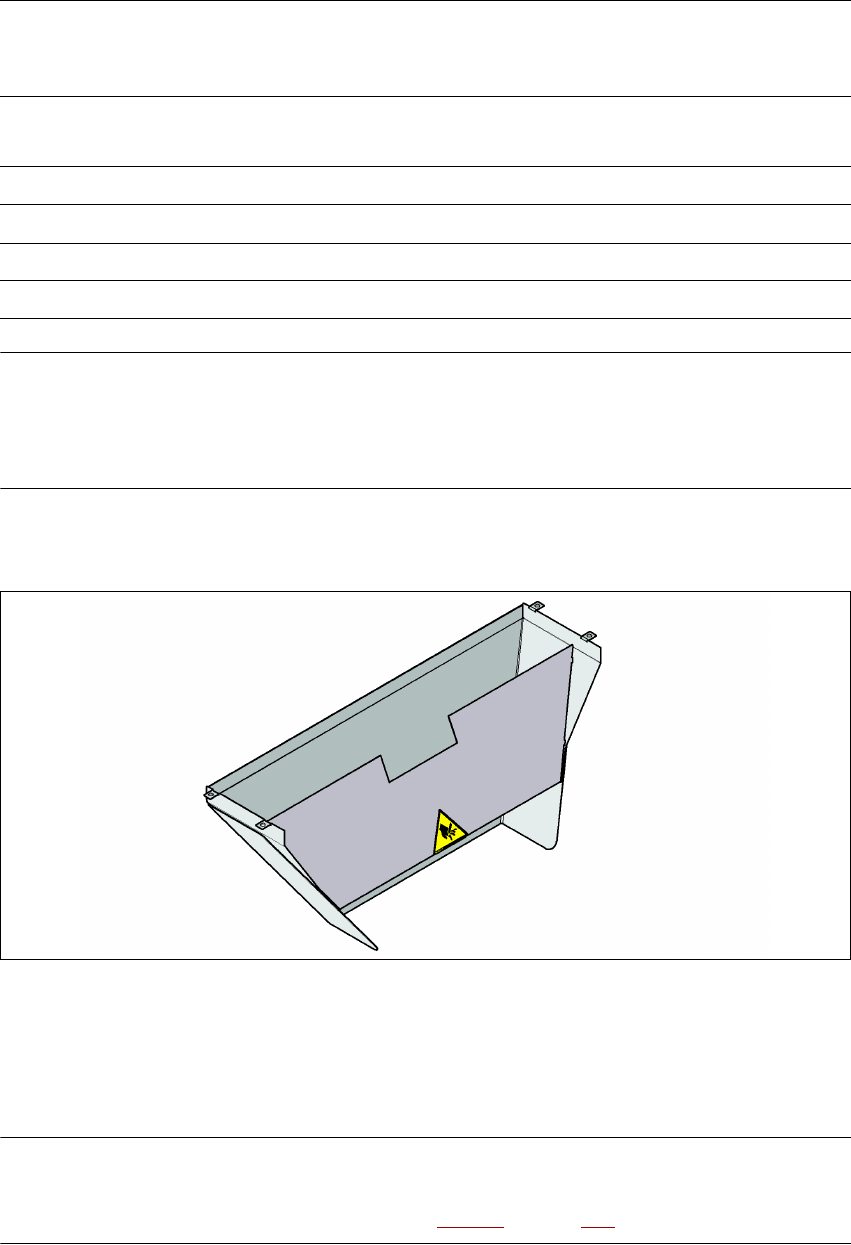

Fig. 3.10 - 10 Calha de desperdícios de fita para a alimentação do carro de componentes
Segundo a altura de transporte da PCI, é possível regular o comprimento da calha de desperdí-
cios de fita para o corte de embalagem ser conduzido diretamente para o coletor de desperdícios
de fita do carro de componentes.
NOTA 3
A calha de desperdícios de fita para a Série X apenas pode ser instalada na alimentação do
carro de componentes para a Série X(veja a Fig. 5.15 - 3, página 346).
Sem suporte para a
bobina de fita
suplementar
Com suporte para a
bobina de fita suplementar
Altura de transporte
da PCI do carro de CO
Diâmetro da bobina
de fita
Diâmetro da bobina de fita
sem eixo de encaixe com eixo de encaixe
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Manual do usuário SIPLACE Série X Dados técnicos da máquina automática
A partir da versão de software SR.70x.xx Edição 01/2011 Carro de componentes SIPLACE Série X
207
3.10.10 Canal de guia da embalagem no dispositivo de alimentação de carro de
componentes
Na versão normal, o canal de condução para as embalagens pode conduzir fita com bolsa com
a altura máxima de 12 mm para o dispositivo pneumático de corte da fita.
3
Fig. 3.10 - 11 Canal de guia da embalagem no dispositivo de alimentação de carro de componentes do SIPLACE
Série X
(1) Fenda de entrada para as embalagens
(2) Fenda de saída para as embalagens por cima do aparelho de corte pneumático
(3) Chapa de separação para fitas < 12 mm, desmontável para fitas > 12 mm
NOTA
– No caso de bolsas de fita maiores que 12 mm pode remover-se a chapa de separação (Pos.
3 na Fig. 3.10 - 11
) (ver seção 4.6, página 287).
→ Não coloque alimentadores com bolsas baixas imediatamente ao lado de alimentadores com
bolsas altas. As embalagens poderiam acumular-se e obstruir o dispositivo.
