4 Montagem e arranque
4.1 Transporte e configuração na entrega
4.1.1 Embalagem para transporte
Dentro da Europa, as máquinas automáticas de montar e os carros de componentes são envia-
dos sobre duas paletes em madeira e devidamente embaladas em película de plástico. Fora da
Europa, a máquina e os carros de componentes são fornecidos em caixas de transporte em ma-
deira.
4.1.1.1 Dimensões das embalagens de transporte
As dimensões das paletes e das caixas de madeira encontram-se indicadas na tabela seguinte:
4

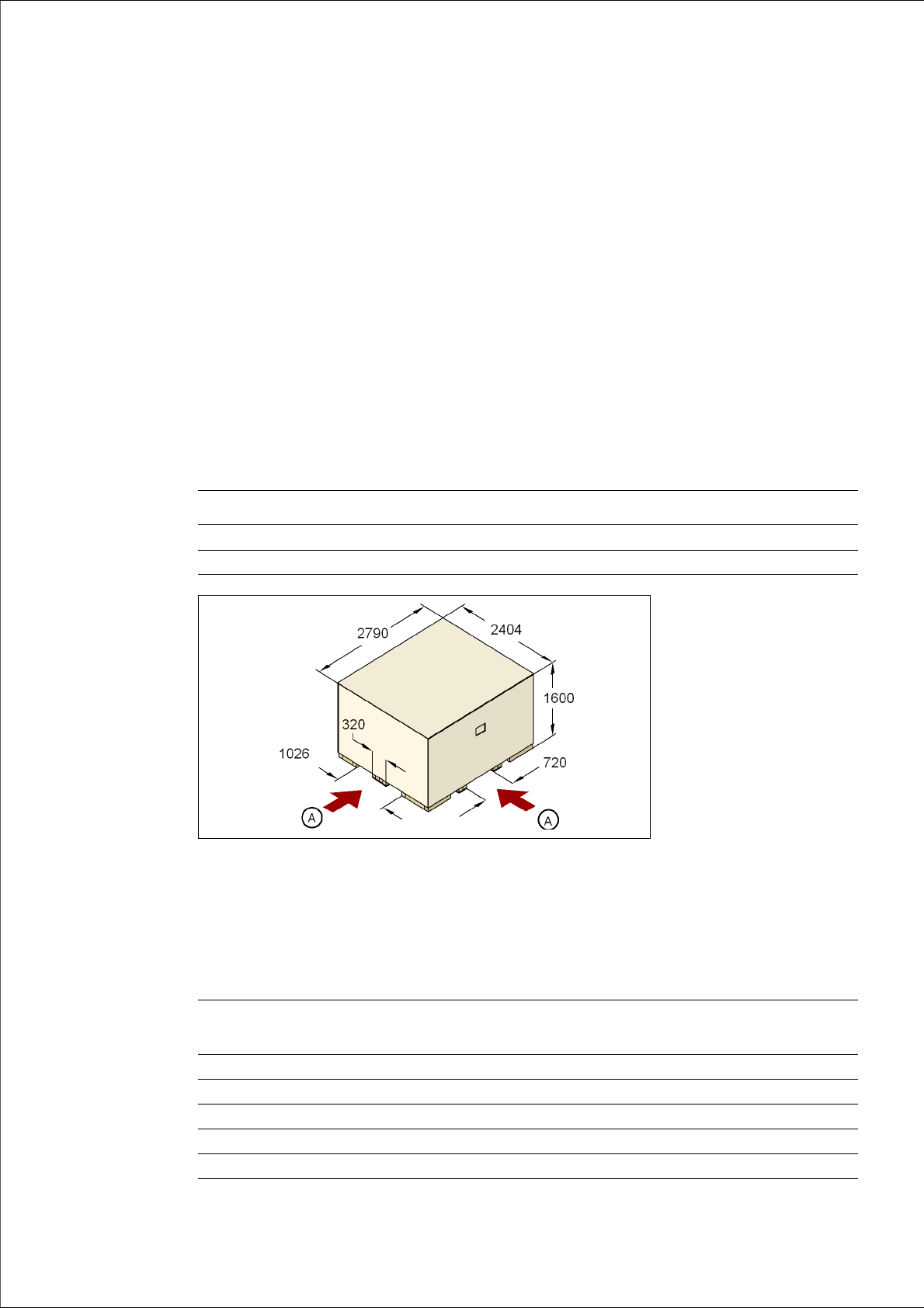

Fig. 4.1 - 1 Caixa para transporte - dimensões em milímetros
(A) Pontos de apoio para o empilhador de forquilha
4.1.1.2 Peso da máquina automática pronta para embarque
A tabela seguinte indica os pesos das máquinas automáticas prontas para entrega, incluindo a
embalagem.
Máquina automática Carros de componentes
Paleta 2790 x 2404 mm² 2060 x 1350 mm²
Caixa de madeira 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Máquina
automática
Transporte dentro da Europa Transporte marítimo
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
X4I 3859 kg 4359 kg
Carros de CO 470 kg 550 kg
Montagem e arranque Manual do usuário SIPLACE Série X
Transporte e configuração na entrega A partir da versão de software SR.70x.xx Edição 01/2011
210
4.1.2 Controlo da entrega
→ Deixe a máquina automática na sua embalagem até esta ter atingido a temperatura am-
biente. Caso contrário existe o perigo de se formar condensação.
→ Verifique se existem danos.
→ Verifique os sensores de choque.
→ Desembale a máquina automática e os acessórios e verifique se está tudo completo (nota
de entrega de referência).
→ Documente o resultado no relatório de instalação / protocolo de recepção.
4.1.3 Configuração na entrega
Na entrega, a máquina automática tem a configuração seguinte:
– O bloco lateral no lado de saída das PCI (Pos. 1 na Fig. 4.1 - 2
, página 211) está retirado da
máquina de base.
– A unidade do eixo (Pos. 2 na Fig. 4.1 - 2
, página 211) no bloco lateral no lado de saída das
PCI está colocada numa almofada para transporte. Todos os cabos estão conectados na uni-
dade do eixo.
– A trilha de transporte do transporte simples está regulada para 210 mm de largura. No caso
de transporte duplo, a trilha de transporte 1 tem 100 mm de largura; a trilha de transporte 2
tem 210 mm de largura. Esta largura é importante para a regulação fina da máquina automá-
tica.
Além disso, no transporte duplo as conexões elétricas de encaixe do motor do transporte e
da célula fotoelétrica da trilha de transporte do lado esquerdo estão facilmente acessíveis e
há espaço suficiente para a montagem do transporte de saída.
– Os transportes de saída (Pos. 4 na Fig. 4.1 - 2
, página 211) do transporte simples e duplo
estão desmontados. As conexões de cabos elétricos dos motores de transporte e das células
fotoelétricas estão soltas.
– Ambos os teclados (Pos. 6 na Fig. 4.1 - 2
, página 211) se encontram desmontados.
– As chapas de encosto para os teclados (Pos. 5 na Fig. 4.1 - 2
, página 211) estão retiradas.
– Ambos os monitores (Pos. 7 na Fig. 4.1 - 2
, página 211) se encontram desmontados.
– Ambas as lâmpadas de aviso (Pos. 8 na Fig. 4.1 - 2
, página 211) se encontram desmontadas.
– Todos os eixos dos portais estão fixos com dispositivos de travamento para o transporte.
