Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
236
4.3.5 Montagem dos blocos laterais no quadro da máquina
4.3.5.1 Montagem do bloco lateral no lado de saída das PCI
A máquina automática é fornecida com o bloco lateral do lado de saída das PCI e com o trans-
porte de saída das PCI desmontados. Para a montagem dos blocos laterais no lado de saída das
PCI, proceda como a seguir se indica:
– Montagem do transporte de saída
veja a Seção 4.3.6, página 237
– Montagem do bloco lateral no lado de saída das PCI veja a Seção 4.3.7, página 238
– Instalação da unidade do eixo veja a Seção 4.3.8, página 244
– Montagem da lâmpada de aviso veja a Seção 4.3.14, página 268
– Integração da máquina automática na linha veja a Seção 4.3.17, página 276
– Ajustamento definitivo da máquina automática veja a Seção 4.3.18, página 279
4.3.5.2 Montagem do bloco lateral no lado de entrada das PCI
Se por motivo de transporte o bloco lateral no lado de entrada das PCI também estiver desmon-
tado, antes de integrar a máquina automática na linha de produção (ver a Seção 4.3.17
, página
276
) é preciso fazer as seguintes operações:
– Montagem do transporte de entrada
veja a Seção 4.3.9, página 252
– Montagem do bloco lateral no lado de entrada das PCI veja a Seção 4.3.10, página 254
– Instalar a unidade box-PC na SIPLACE X4I veja a Seção 4.3.12, página 263
– Instalação da unidade do eixo veja a Seção 4.3.13, página 266
– Montagem da lâmpada de aviso veja a Seção 4.3.14, página 268
– Integração da máquina automática na linha veja a Seção 4.3.17, página 276
– Ajustamento definitivo da máquina automática veja a Seção 4.3.18, página 279
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
237
4.3.6 Montagem do transporte de saída
4.3.6.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave de parafuso de ponta em cruz, tamanho 1
4.3.6.2 Montagem
4

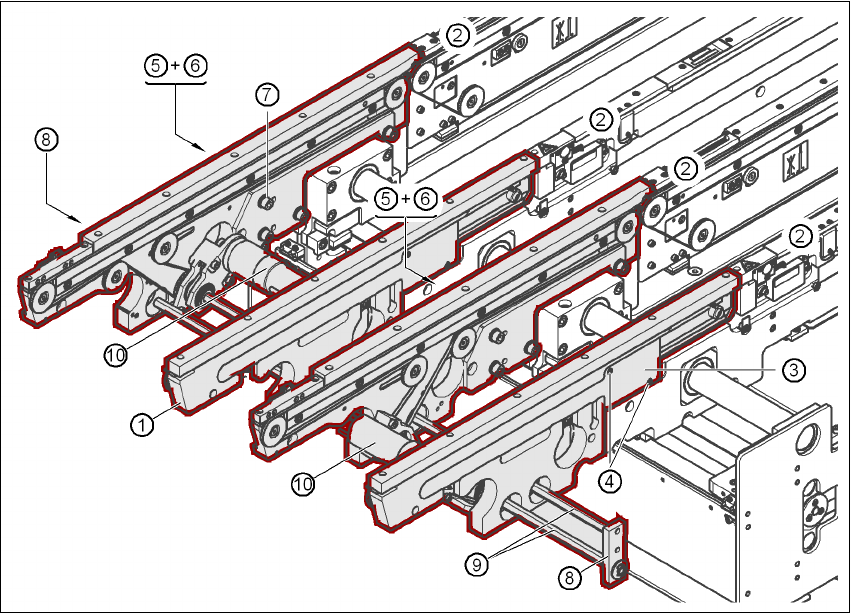

Fig. 4.3 - 7 Transporte de saída - transporte duplo
(1) Flanco, transporte de saída
(2) Flanco, transporte de processamento 2
(3) Cobertura de cabos 20 x 200
(4) Parafuso de cabeça embutida, ISO 7046, M3x6, 2 por cada cobertura
(5) Cobertura de cabos 20 x 310
(6) Parafuso de cabeça cilíndrica DIN 912, M3x5, 1 por cada cobertura
(7) Parafuso de cabeça cilíndrica DIN 912, M6x16, e anilha, 4 por flanco
(8) Guia do veio sextavado
(9) Veio sextavado (transporte simples: um; transporte duplo: dois)
(10) Unidade de acionamento
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
238
→ Desmonte as coberturas de cabos (Pos. 3 e 5 na Fig. 4.3 - 7, página 237) dos flancos (Pos.
1 na Fig. 4.3 - 7
, página237) do transporte de saída.
→ Coloque o flanco (Pos. 1 na Fig. 4.3 - 7
, página 237) cuidadosamente no flanco do transporte
de processamento (Pos. 2 na Fig. 4.3 - 7
, página 237).
CUIDADO 4
Tenha o cuidado de evitar cortar ou esmagar cabos das células fotoelétricas ou dos motores
de acionamento.
→ Fixe cada flanco com 4 parafusos de cabeça cilíndrica M6x16 e respectivas anilhas (Pos. 7
na Fig. 4.3 - 7
, página 237).
→ Faça a conexão dos cabos elétricos das células fotoelétricas e dos motores de acionamento.
→ Fixe as coberturas de cabos (Pos. 3 e 5 na Fig. 4.3 - 7
, página 237).
→ Introduza o veio sextavado (Pos. 9 na Fig. 4.3 - 7
, página 237) na unidade de acionamento
(Pos. 10 na Fig. 4.3 - 7
, página 237).
→ Atenção: A guia do veio sextavado (Pos. 8 na Fig. 4.3 - 7
, página 237) tem de apontar sempre
para o lado do transporte onde a unidade de acionamento (Pos. 10 na Fig. 4.3 - 7
, página
237
) está fixada.
4.3.7 Montagem do bloco lateral no lado de saída das PCI
4.3.7.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave da máquina
