Manual do usuário SIPLACE Série X Montagem e arranque A partir da versão de software SR.70x.xx Edi ção 01/2011 Instalação da máquina automática 247 4.3.8.3 Unidade do eixo X3 (port al 3) - pontos de conexão elétrica 4 4 …
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
246
4
4
→ Verifique as posições do interruptor de S1:
1: OFF
2: não utilizado
→ Continue na Seção 4.3.8.7
"Montagem da unidade do eixo", página 251.
X09_3sq X09_3sq 03050896 Encaixar a ficha
X10_3sq X10_3sq 03050895 Encaixar a ficha
X11_3sq X11_3sq 03050906 Encaixar a ficha
X12_3sq X12_3sq 03050905 Encaixar a ficha
X30_1sq X30_1sq 03010052 Aparafusar bem
X30_2sq X30_2sq 03010054 Aparafusar bem
Unidade do eixo
ficha
Cabo de conexão NOTA
Ficha Cabo
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
247
4.3.8.3 Unidade do eixo X3 (portal 3) - pontos de conexão elétrica
4
4

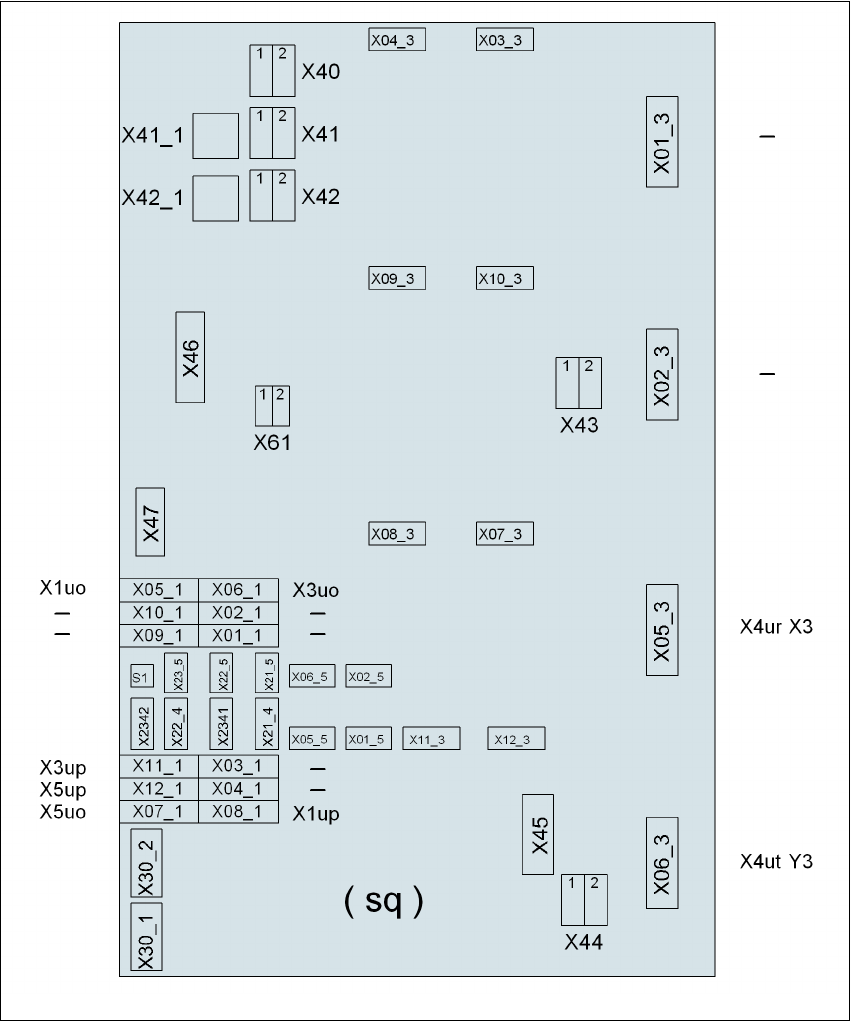

Fig. 4.3 - 12 Unidade do eixo X3 (portal 3), lado de trás - pontos de conexão elétrica
Ficha
Ficha
Ficha
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
248
4.3.8.4 Unidade do eixo X3 (portal 3) - conectar a ficha
→ Faça a conexão dos cabos elétricos como no esquema seguinte:
4
4
→ Verifique as posições do interruptor de S1
1: ON
2: não utilizado
→ Continue na Seção 4.3.8.7
"Montagem da unidade do eixo", página 251.
Unidade do eixo
ficha
Cabo de conexão NOTA
Ficha Cabo
X41_1sq X41_1sq 03050899 Encaixar a ficha
X42_1sq X42_1sq 03050899 Encaixar a ficha
X45sq X45sq 03050900-W1 Encaixar a ficha
X46sq X46sq
03050900-W2
03050900-W3
Encaixar a ficha
X47sq X47sq
03050900-W4
03050900-W5
Encaixar a ficha
X05_3sq X4ur 03050901 Encaixar a ficha
X06_3sq X4ut 03050902 Encaixar a ficha
X05_1sq X1uo 03009811 Introduzir até ao batente
X06_1sq X3uo 03009812 Introduzir até ao batente
X07_1sq X5uo 03009813 Introduzir até ao batente
X08_1sq X1up 03009814 Introduzir até ao batente
X11_1sq X3up 03009815 Introduzir até ao batente
X12_1sq X5up 03009816 Introduzir até ao batente
X07_3sq X07_3sq 03050903 Encaixar a ficha
X08_3sq X08_3sq 03050904 Encaixar a ficha
X11_3sq X11_3sq 03050906 Encaixar a ficha
X12_3sq X12_3sq 03050905 Encaixar a ficha
X30_1sq X30_1sq 03010054 Aparafusar bem
X30_2sq X30_2sq 03010054 Aparafusar bem
