Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
252
4.3.9 Montagem do transporte de entrada
4.3.9.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave de parafuso de ponta em cruz, tamanho 1
4.3.9.2 Montagem
4

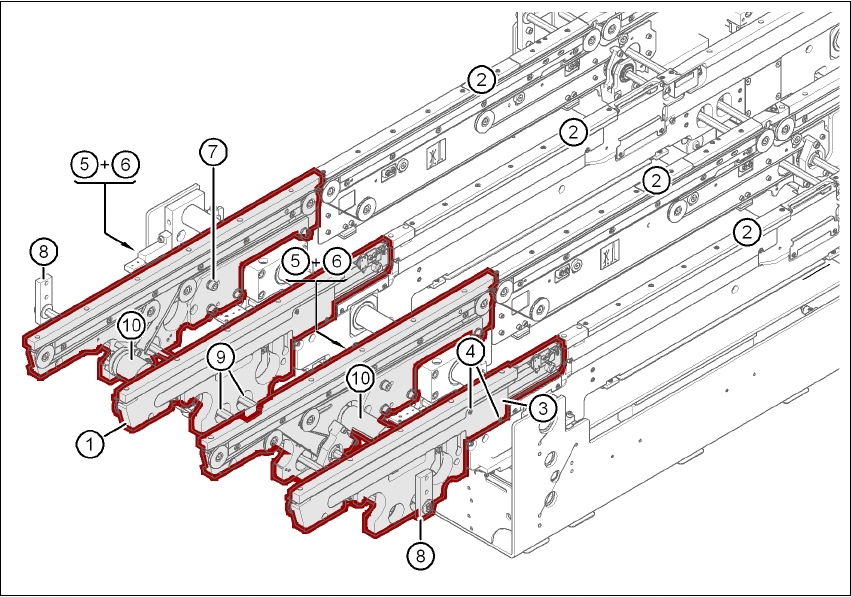

Fig. 4.3 - 14 Transporte de entrada - transporte duplo
(1) Flanco, transporte de entrada
(2) Flanco, transporte de processamento 1
(3) Cobertura de cabos 20 x 200
(4) Parafuso de cabeça embutida, ISO 7046, M3x6, 2 por cada cobertura
(5) Cobertura de cabos 20 x 310
(6) Parafuso de cabeça cilíndrica DIN 912, M3x5, 1 por cada cobertura
(7) Parafuso de cabeça cilíndrica DIN 912, M6x16, e anilha, 4 por flanco
(8) Guia do veio sextavado
(9) Veio sextavado (transporte simples: um; transporte duplo: dois)
(10) Unidade de acionamento
Manual do usuário SIPLACE Série X Montagem e arranque
A partir da versão de software SR.70x.xx Edição 01/2011 Instalação da máquina automática
253
→ Desmonte as coberturas de cabos (Pos. 3 e 5 na Fig. 4.3 - 14, página 252) do transporte de
entrada (Pos. 1 na Fig. 4.3 - 14
, página 252).
→ Coloque o flanco (Pos. 1 na Fig. 4.3 - 14
, página 252) cuidadosamente no flanco do trans-
porte de processamento (Pos. 2 na Fig. 4.3 - 14
, página 252).
CUIDADO 4
Tenha o cuidado de evitar cortar ou esmagar cabos das células fotoelétricas ou dos motores
de acionamento.
→ Fixe cada flanco com 4 parafusos de cabeça cilíndrica M6x16 e respectivas anilhas (Pos. 7
na Fig. 4.3 - 14
, página 252).
→ Faça a conexão dos cabos elétricos das células fotoelétricas e dos motores de acionamento.
→ Fixe as coberturas de cabos (Pos. 3 e 5 na Fig. 4.3 - 14
, página 252).
→ Introduza o veio sextavado (Pos. 9 na Fig. 4.3 - 14
, página 252) na unidade de acionamento
(Pos. 10 na Fig. 4.3 - 14
, página 252).
→ Atenção: A guia do veio sextavado (Pos. 8 na Fig. 4.3 - 14
, página 252) tem de apontar sem-
pre para o lado do transporte onde a unidade de acionamento (Pos. 10 na Fig. 4.3 - 14
, pá-
gina 252
) está fixada.
Montagem e arranque Manual do usuário SIPLACE Série X
Instalação da máquina automática A partir da versão de software SR.70x.xx Edição 01/2011
254
4.3.10 Montagem do bloco lateral no lado de entrada das PCI
4.3.10.1 Ferramentas
– Chave de haste hexagonal, DIN 911, conjunto
– Chave da máquina
4.3.10.2 Montagem
4

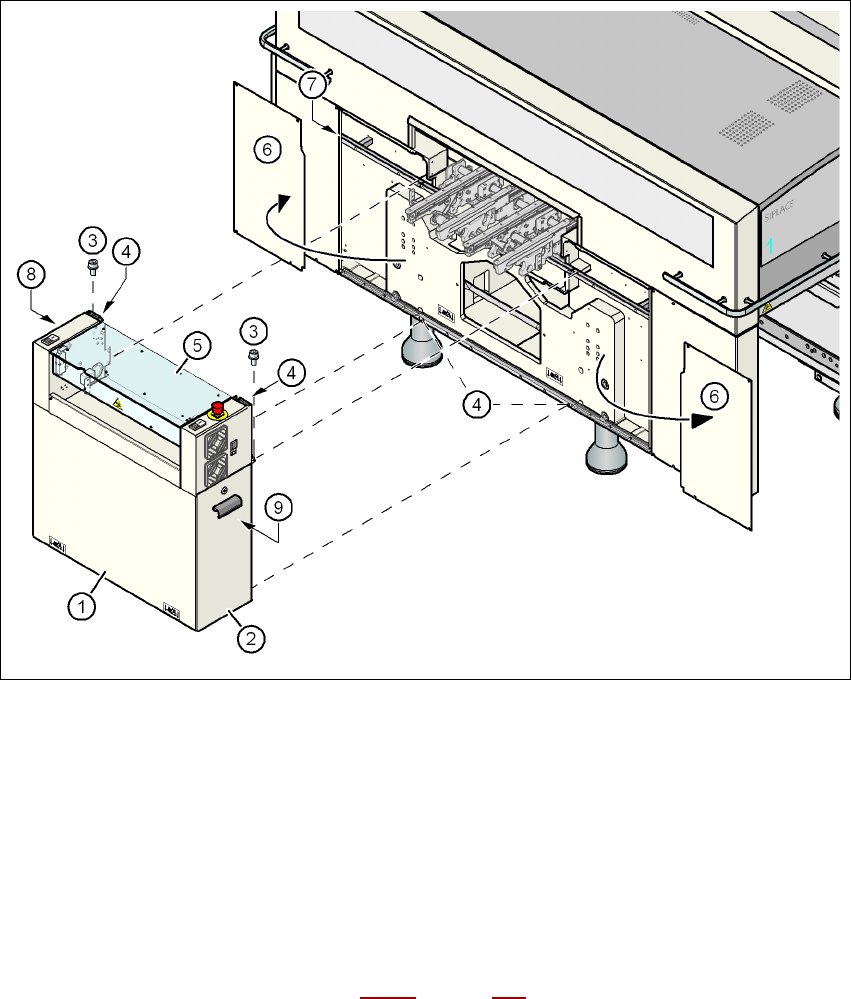

Fig. 4.3 - 15 Montagem do bloco lateral no lado de entrada das PCI
(1) Bloco lateral
(2) Porta
(3) Parafuso de cabeça cilíndrica DIN 912, M6x16 e anilha
(4) Ligação terra
(5) Cobertura para transporte
(6) Chapa lateral, desmontada
(7) Régua da unidade
(8) Unidade Box-PC (consulte a Seção 4.3.12
, página 263)
(9) Unidade do eixo (X4I, X4, X3: portais 1 e 4)
