Trabalhos na máquina Manual do usuário SIPLACE Série X Equipar os alimentadores A partir da versão de software SR.70x.xx Edição 01/2011 332 → Retire os componente s das bolsas aberta s da fita. → Dobre a folha de cober t…
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Equipar os alimentadores
Edição 01/2011
331
→ Continue a empurrar cuidadosamente o alimentador até o pino de centrar "à frente" (Pos. 4
na Fig. 5.10 - 3
, página 330) desaparecer nos furos de centrar (Pos. 6 na Fig. 5.10 - 3, página
330
).
→ Tenha em atenção o pino de centrar "atrás" (Pos. 3 na Fig. 5.10 - 3
, página 330) do alimen-
tador. Ele tem de deslizar sem problemas para o rebaixo (Pos. 5) da régua de centrar, caso
contrário o alimentador não fica vertical na mesa de componentes, ou não ficaria correta-
mente colocado no perfil de guia (Pos. 8 na Fig. 5.10 - 3
, página 330).
→ Na posição de encosto do alimentador, o trinco de bloqueio (Pos. 7 na Fig. 5.10 - 3
, página
330
) encaixa no rolo de bloqueio do alimentador (Pos. 1 na Fig. 3.9 - 1, página 172). Case
se tenha esquecido de encaixar o manípulo de retirada (Pos. 1 na Fig. 5.10 - 2
, página 329),
alguns segundos depois acende a indicação de estado na área de comando do alimentador
com cor vermelha. Na indicação LCD aparece a indicação de erro "Handle --->>" (veja a Fig.
5.11 - 1
, página 337).
→ Engate o manípulo de retirada (Pos. 1 na Fig. 5.10 - 2
, página 329). A indicação de es-
tado do alimentador acende agora com cor verde e o alimentador fica pronto para fun-
cionar. Na indicação LCD é possível ler de novo o número da trilha e o espaçamento de
transporte.
5.10.4 Introduzir a fita de componentes no alimentador X
5.10.4.1 Verificar o alimentador de fita X
→ Ao introduzir a fita no alimentador, verifique em primeiro lugar se há componentes no
setor da janela de retirada (Pos. 2 na Fig. 5.10 - 5
, página 333).
→ Retire componentes eventualmente existentes porque podem provocar avarias.
5.10.4.2 Preparar fita de componentes para introduzir
→ Assegure-se de que a fita tem no início uma aresta de corte retilínea.
→ Se os furos de transporte estiverem rasgados ou dobrados, corte essa parte da fita.
→ Além disso, a folha de cobertura também não deve ter fitas adesivas aderentes.
→ Puxe da fita cerca de 30 cm da folha de cobertura se não houver componentes libera-
dos.
NOTA 5
Utilize enfiadores de fita SMD se não houver folha de cobertura em quantidade suficiente
para que não se percam componentes:
para a fita de 8 mm: nº do artigo 00355265-xx
para a fita de 12 mm: nº do artigo 00356342-xx
→ Encurte a fita em cerca de 3 cm com as bolsas de componentes agora liberadas.
Trabalhos na máquina Manual do usuário SIPLACE Série X
Equipar os alimentadores A partir da versão de software SR.70x.xx
Edição 01/2011
332
→ Retire os componentes das bolsas abertas da fita.
→ Dobre a folha de cobertura na margem anterior da fita ao longo da parte de baixo da fita.
5.10.4.3 Introduzir fita no alimentador X
5

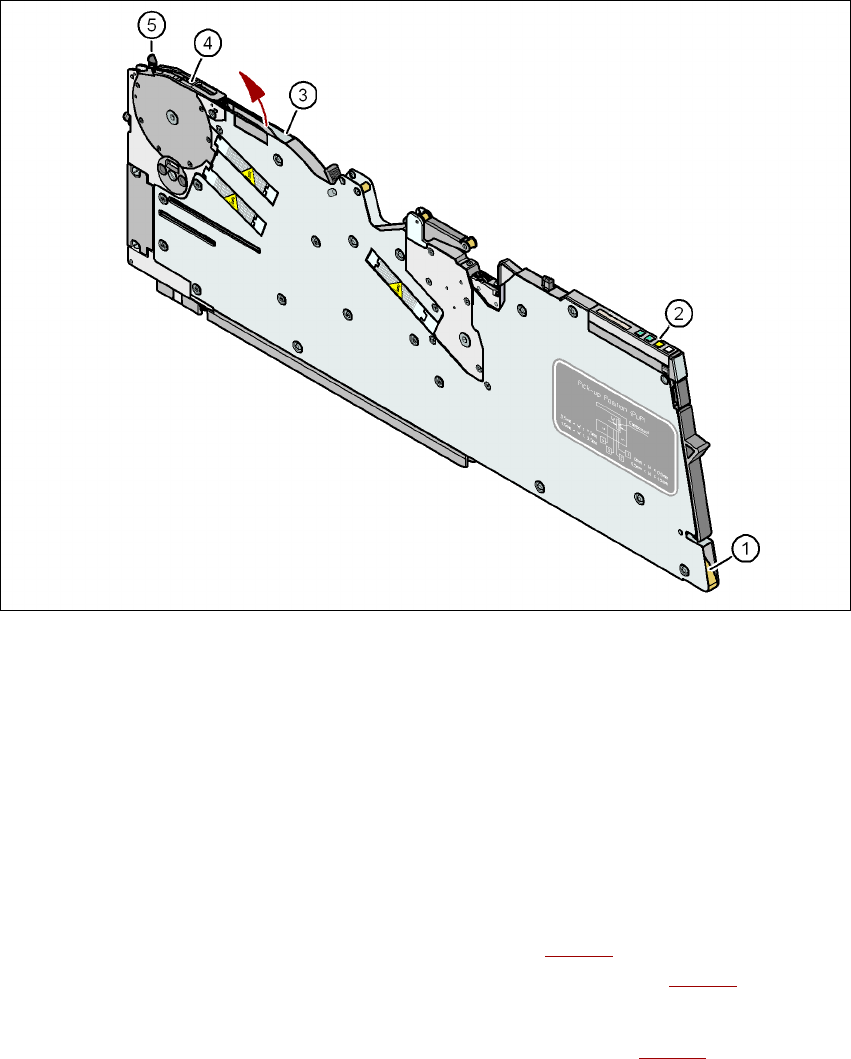

Fig. 5.10 - 4 Introduzir fita de componentes
(1) Abertura de entrada do canal de guia da fita
(2) Área de comando
(3) Abertura de saída do canal de guia da fita
(4) Janela de recolha
(5) Alavanca para levantar a janela de retirada
5
→ Segure na fita de forma que os furos de transporte, vistos no sentido do transporte, fiquem
do lado esquerdo.
→ Empurre a fita para a abertura de entrada (Pos. 1 na Fig. 5.10 - 4
) do canal de guia da fita e
continue até que a fita saia da abertura de saída da fita (Pos. 3 na Fig. 5.10 - 4
).
→ Puxe a fita para cima e dobre para trás a folha de cobertura no lado de cima da fita.
→ Passe o início da fita por baixo da janela de recolha (Pos. 2 na Fig. 5.10 - 5
) e continue até
que a fita encoste à roda de pinos.
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Equipar os alimentadores
Edição 01/2011
333
5
Fig. 5.10 - 5 Janela de recolha do alimentador de fita
(1) Suporte da fita, removível (ver seção 5.10.4.4, página 335)
(2) Janela de recolha
(3) Margem de retirada para a folha de cobertura
(4) Setor de recolha para componentes
(5) Alavanca para levantar e fixar a janela de recolha
→ Na área de comando, pressione a tecla AVANÇAR (Pos. 1 na Fig. 5.10 - 6
) até que o ponto
de dobragem da folha de cobertura se encontre no setor de recolha (Pos. 4 na Fig. 5.10 - 5
)
dos componentes.
5
Fig. 5.10 - 6 Área de comando do alimentador
(1) Tecla AVANÇAR para avanço do transporte da fita
(2) Tecla RECUAR para recuo do transporte da fita
(3) Tecla FOLHA para esticar a folha de cobertura
