Trabalhos na máquina Manual do usuário SIPLACE Série X
Mudança de preparação A partir da versão de software SR.70x.xx
Edição 01/2011
340
NOTA 5
Antes de uma passagem de referência, retire sempre a fita.
5.12 Mudança de preparação
5.12.1 Impressão das instruções para a mudança da preparação antes da troca
Antes de uma troca de preparação, imprima as instruções para a mudança na impressora do
computador da SIPLACE-Pro, tal como se descreve no manual SIPLACE Pro ou na Ajuda On-
line.
5.12.2 O que é preciso fazer na mudança dos alimentadores
→ Trabalhe cuidadosamente com os alimentadores quando os colocar na mesa de CO ou
quando os retirar. Não bata com os alimentadores X contra a régua de centrar (ver Pos. 5 na
Fig. 5.10 - 3
, página 330) da mesa de componentes.
→ Aspire as mesas de CO com um aspirador e limpe sempre que necessário a superfície da
mesa de CO de acordo com as indicações das instruções de conservação.
→ Retire componentes soltos com uma
pinça ou com um aspirador com bico apropriado.
CUIDADO 5
Evite retirar com os dedos componentes da mesa de componentes. Porque corre o risco de
se ferir com partículas metálicas minúsculas.
ParNotSaved! Vermelho Parâmetros não foram salva-
dos
Parâmetros previamente definidos são
carregados automaticamente, isto é, são
sobrepostos às últimas regulagens do
operador -> Regulagens (p.ex.Espaça-
mento) têm de ser feitas de novo. Se este
erro ocorrer muitas vezes, é preciso tro-
car a placa de comando.
ParWrongSave Vermelho Parâmetros salvados erra-
damente ou de forma incom-
pleta
BootFlashErr
FlashDataErr
Vermelho Memória de arranque ou da
aplicação já não pode ser
descria corretamente
Trocar alimentador ou placa de comando
Texto da
indicação LCD
Indicação de
estado
Significação Eliminação da avaria
Manual do usuário SIPLACE Série X Trabalhos na máquina
A partir da versão de software SR.70x.xx Avarias nas calhas, como evitar
Edição 01/2011
341
5.13 Avarias nas calhas, como evitar
5.13.1 Generalidades
→ Certifique-se de que a zona dos alimentadores está limpa e de que não há componentes sol-
tos na zona de transporte ou por baixo dos alimentadores.
→ Carregue os componentes com a devida antecedência
→ Ate as fitas com a antecedência devida. Geralmente, isso significa que o material de atar
deve ser preparado quando ainda houver cerca de 1,5 m de fita na bobina.
→ Trabalhe cuidadosamente com os alimentadores quando os colocar na mesa de CO ou
quando os retirar de lá porque se trata de aparelhos de precisão.
→ Em alimentadores X, desça a janela de retirada porque se ficar subida pode sofrer danos.
NOTA 5
Uma janela de recolha subida provoca uma nítida redução da qualidade da recolha.
→ Verifique se nos alimentadores a posição de recolha para os componentes está bem regu-
lada.
5.13.2 Evitar erros de trilha no contentor de fita
→ Ajuste corretamente as chapas de separação (veja a Fig. 5.9 - 3, página 326).
Trabalhos na máquina Manual do usuário SIPLACE Série X
Avarias nas calhas, como evitar A partir da versão de software SR.70x.xx
Edição 01/2011
342
5.13.3 Sistema de coordenadas de CO e ângulo de recolha
5

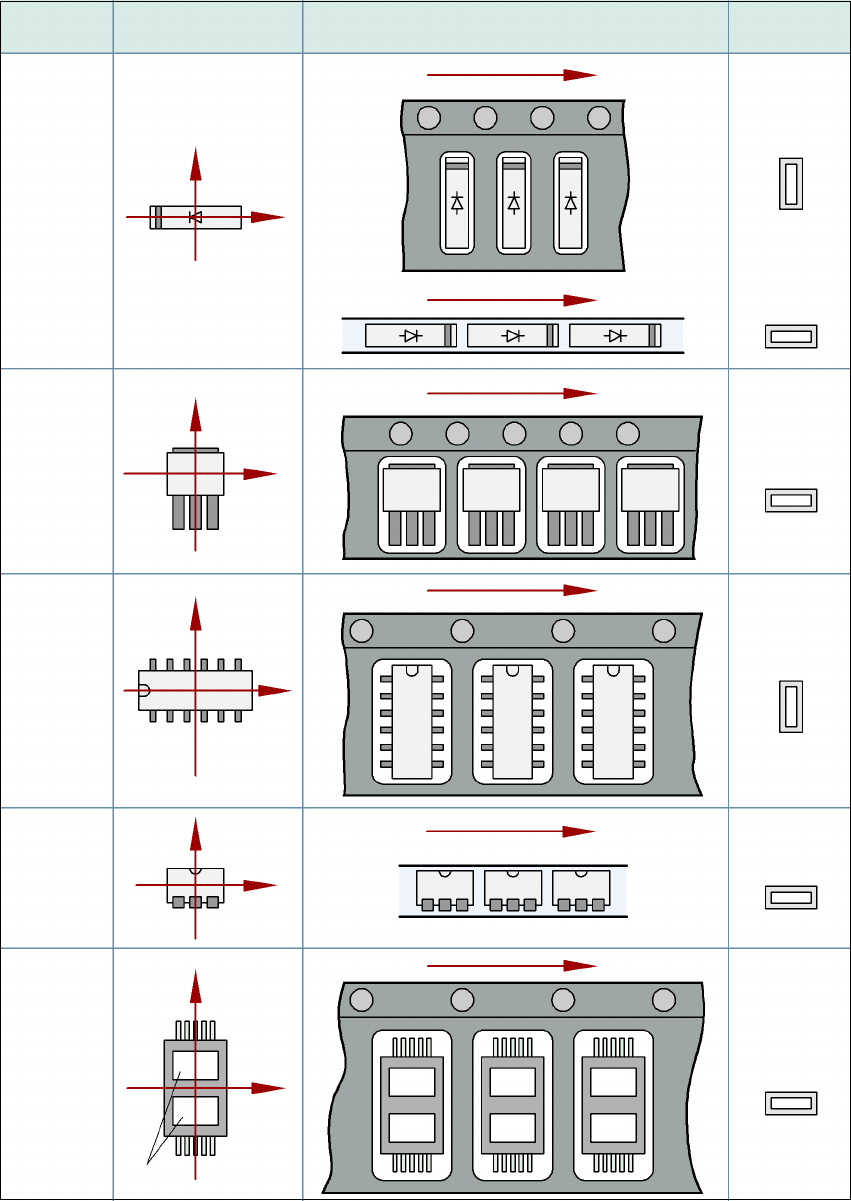

Fig. 5.13 - 1 Localização do componente e respectivo ângulo de recolha
Componente
especial
Carregador
de barras:
Componen-
tes de chip
com pólo
0402 2220
O ânodo tem de ficar
virado paro o eixo posi-
tivo dos X.
Tipo de caixa Posição de descrição
de 0°
Posição na alimentação
Ângulo de recolha/
Ângulo da pipeta
Fita:
SOT 23
Carregador
de barras:
Fita:
Fita:
SO-IC
DIL-IC
SOT 194
Fita:
Furos
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
