Trabalhos na máquina Manual do usuário SIPLACE Série X
Aproximação e afastamento do carro de componentes à estação de encosto A partir da versão de software SR.70x.xx
Edição 01/2011
350
→ Empurre o carro de componentes com cuidado para a estação de encosto. Nesta ocasião a
mesa de componentes é erguida.
→ Tenha em atenção para que o carro de componentes fique totalmente sobre a placa do fundo
da estação de encosto.
→ Feche ambos os tensores horizontais (Pos. 3 na Fig. 5.16 - 1
, página 349).
A mesa de componentes é levantada e bloqueada na posição final.
→ Com ajuda da tecla (pos. 2 na Fig. 5.16 - 1
, página 349) se pode bloquear ou desbloquear
todos os alimentadores sobre a mesa de componentes.
5.16.2 Desencostar da estação de encosto o carro de componentes
SIPLACE Série X
ADVERTÊNCIA 5
→ Não agarre durante o desencostar no setor entre o carro de componentes e estação de en-
costo.
→ Abra simultaneamente os dois tensores horizontais (pos. 3 na Fig. 5.16 - 1
, página 349).
A mesa de componentes é baixada.
→ Puxe entretanto o carro de componentes para fora da estação de encosto.
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Trocador de bocais
351
6 Extensões da estação
6.1 Trocador de bocais
Com trocadores de bocais, a flexibilidade das cabeças de montar para o processamento de tipos
diferentes de componentes pode ser aumentada muito consideravelmente. Se devido ao pro-
grama de montagem for necessário trocar bocais, a cabeça de montar volta a colocar o bocal an-
tigo na garagem de bocais e recolhe o novo. Além disso, os bocais separados no teste de vácuo
são trocados rapidamente.
A recolha de bocais a partir de um trocador de bocais é muito mais rigorosa e rápida do que seria
possível num processo manual. Para o processo de montagem de componentes pequenos é in-
dispensável que a excentricidade radial na rotação dos bocais seja mínima.
6.1.1 Trocador de bocais para a SIPLACE SpeedStar
Nº do artigo 00119715-xx Trocador de bocais, série X, C&P20
6

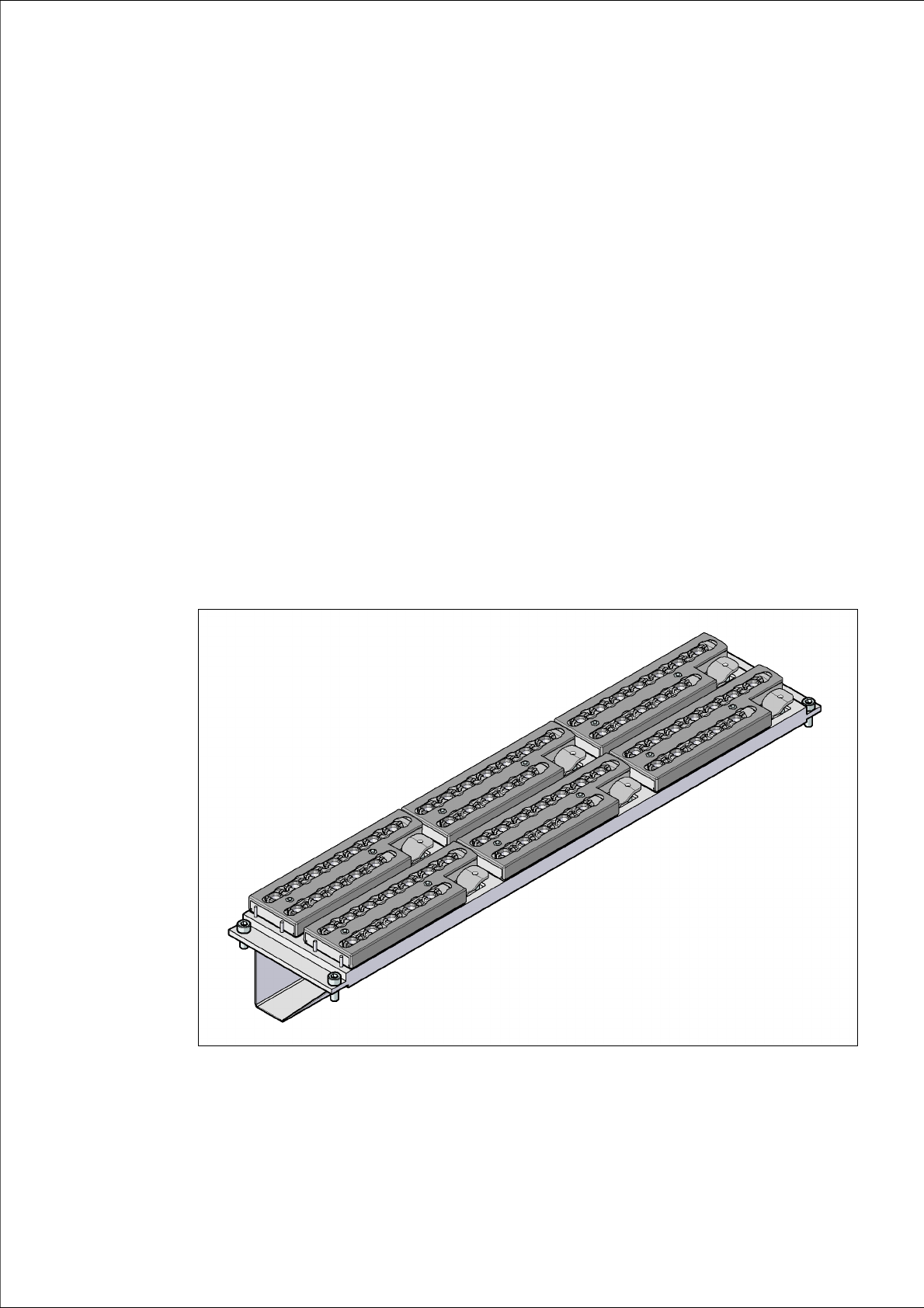

Fig. 6.1 - 1 Trocador de bocais para a SIPLACE SpeedStar
Extensões da estação Manual do usuário SIPLACE Série X
Trocador de bocais A partir da versão de software SR.70x.xx Edição 01/2011
352
6.1.1.1 Descrição
Este trocador de bocais recebe 6 carregadores com 12 garagens de bocais cada um. Os carre-
gadores estão assentes sobre um suporte comum. Encontram-se centrados com dois pinos cilín-
dricos e fixados com 4 botões. A posição exata é determinada com duas marcas de ajuste em
cada carregador. O assentamento correto dos carregadores no corpo principal do trocador de bo-
cais é controlado com microinterruptores para não haver esmagamento da cabeça de montar por
um carregador eventualmente saliente. Todas as localidades dos carregadores têm de estar ocu-
padas porque o circuito de segurança faz parar a máquina se houver carregadores em falta ou
mal assentes. Na estação de bocais instalada é possível soprar os componentes do bocais da
SpeedStar, podendo os bocais ser retirados e jogados fora.
NOTA 6
Este trocador de bocais apenas pode ser usado juntamente com a SpeedStar.
6.1.1.2 Dados técnicos
6
6
6
6.1.1.3 Posição dos trocadores de bocais para a SIPLACE SpeedStar na máquina
automática X4I
Nas localidades 1, 2, 3 e 4 pode ser instalado um trocador de bocais para a SpeedStar (Pos. 1
na Fig. 6.1 - 2
, página 353).
Para as máquinas automáticas de montar resulta a configuração de trocadores de bocais daí re-
sultante:
Trocador de bocais para a SIPLACE SpeedStar
Dimensões (comprimento x largura x altura) 449 x 94,5 x 79 mm³
Quantidade de garagens para bocais 72
Quantidade de garagens para bocais 6
Tipos de bocais 10xx, 11xx e 12xx
Tempo de troca de bocais aprox. 2 s por bocal
Conexão de ar comprimido 0,48 MPa (4,8 bar)
Localidade
Quantidade de
garagens para bocais
Quantidade de carregadores de
bocais de reserva
Quantidade de
garagens para bocais
16 - 72
2 4 2 48 (+ 24 reserva)
36 - 72
4 4 2 48 (+ 24 reserva)
