Manual do usuário SIPLACE Série X Extensões da estação A partir da versão de software SR.70x.xx Edição 01 /2011 Estaçã o de encosto para o carro de componentes da Série X de SIPLACE 385 6 Fig. 6.2 - 2 Estação de encosto …
Extensões da estação Manual do usuário SIPLACE Série X
Estação de encosto para o carro de componentes da Série X de SIPLACE A partir da versão de software SR.70x.xx Edição 01/2011
384
São as seguintes as principais funções da estação de encosto:
– Alimentação do carro de componentes e dos alimentadores X com energia
– Alimentação do carro de componentes e dos alimentadores X com ar comprimido
– Fornecimento de uma infra-estrutura para a comunicação entre o PC da localidade de
preparação prévia e os alimentadores
Com ajuda da estação de encosto, o usuário pode fora do ambiente de produção executar en-
saios de funcionamento nos alimentadores X e controlar a alimentação. Neste caso encontram-
se ligadas duas filas com respectivamente quatro estações de encosto através do barramento
CAN do PC de fase de alimentação. Cada estação de encosto apresenta uma ligação própria de
corrente e ar comprimido.
O dispositivo de alimentação de carro de componentes (pos. 2 na Fig. 6.2 - 1
, página 383) da
estação de encosto deixa-se adaptar à altura de transporte da PCI desejada. Para a alimentação
prévia, o carro de componentes é empurrado para a estação de encosto (Pos. 1 na Fig. 6.2 - 1
,
página 383
). Com os rolamentos de rolos instalados lateralmente no carro de componentes, este
desliza sobre as calhas do dispositivo de alimentação de carro de componentes para conexão da
interface de energia e de dados. A mesa de componentes com o EDIF dos alimentadores é po-
sicionada de forma ideal relativamente ao EDIF (Pos. 5 na Fig. 6.2 - 1
, página 383) do dispositivo
de alimentação do carro dos componentes, sendo depois fixado nessa posição com ambos os
tensores horizontais. As chapas de proteção (Pos. 3 na Fig. 6.2 - 1
, página 383) evitam o acesso
aos roletes do carro de componentes, quandos são introduzidas na estação de encosto.
6
Legenda da Fig. 6.2 - 2, página 385
(1) Conexão de ar comprimido
(2) Conexão do barramento CAN
(3) Conexão para alimentação tensão
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Estação de encosto para o carro de componentes da Série X de SIPLACE
385
6

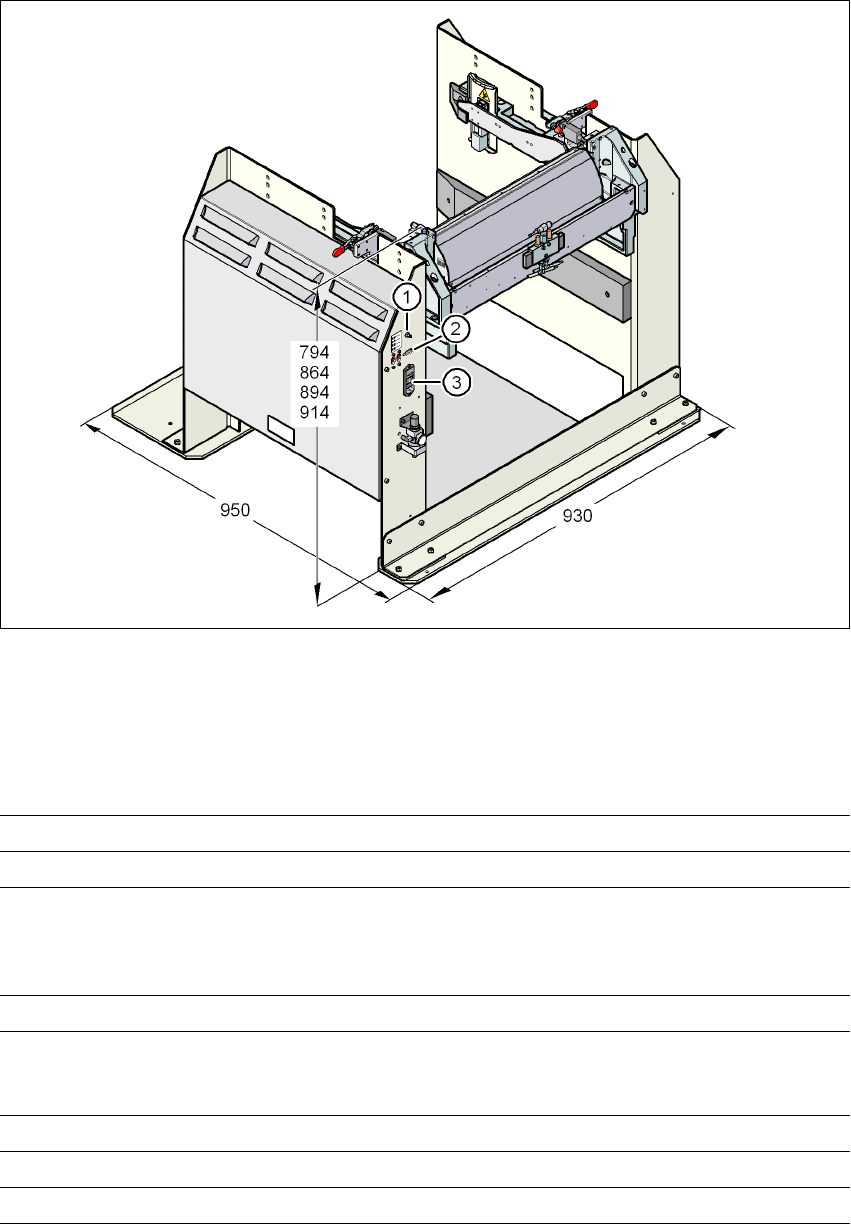

Fig. 6.2 - 2 Estação de encosto - dimensões em milímetros, pontos de conexão
6.2.2 Dados técnicos
6
Dimensões
Comprimento x largura 950 mm x 930 mm
Altura 794 mm para altura de transporte da PCI de 830 mm
864 mm para altura de transporte da PCI de 900 mm
894 mm para altura de transporte da PCI de 930 mm
914 mm para altura de transporte da PCI de 950 mm
Peso 120 kg
Valores de conexão do ar comprimido
p
min
p
máx
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Conexão do ar comprimido Ficha de acoplamento KS 2-M5-A
Consumo de ar comprimido 50 Nl/min.
a
Tensão de conexão 88 - 264 V~
Extensões da estação Manual do usuário SIPLACE Série X
Estação de encosto para o carro de componentes da Série X de SIPLACE A partir da versão de software SR.70x.xx Edição 01/2011
386
6
6
6.2.3 Dimensões para a estação de encosto com carro de componentes acoplado
6

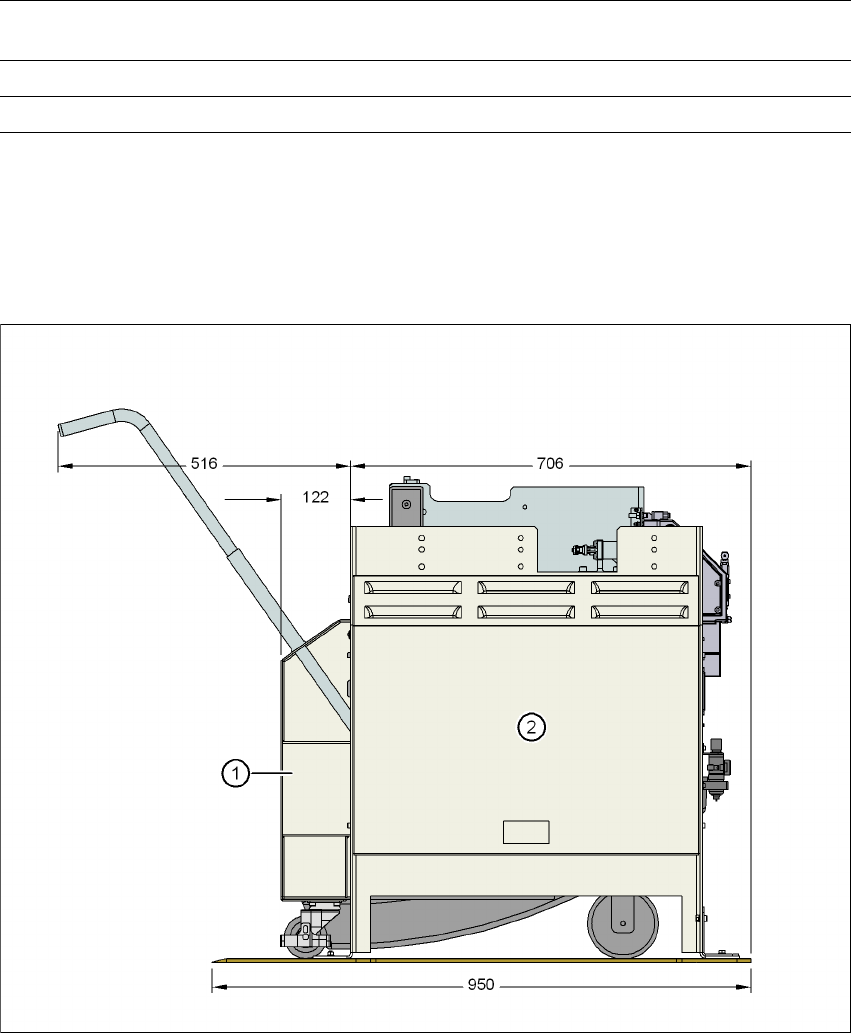

Fig. 6.2 - 3 Estação de encosto com carro de componentes acoplado - Dimensões em milímetros
(1) Carro de componentes
(2) Estação de encosto
Corrente nominal 3,5 A (230 V~)
7 A (115 V~)
Potência aparente nominal 0,8 kW
Fusíveis 2 x 8 A
a) Em condições atmosféricas normais de 20°C e 1013 hPa
