Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Placas de aviso
Edição 01/2011
43
2.2 Placas de aviso
2.2.1 Placas de aviso na máquina
As placas de aviso são de PVC macio, resistente ao desgaste por atrito, à luz e à ação da água
e dos agentes atmosféricos. Na sua forma, as placas de aviso correspondem às indicações de
ISO 3864-2 e ANSI Z535.4.

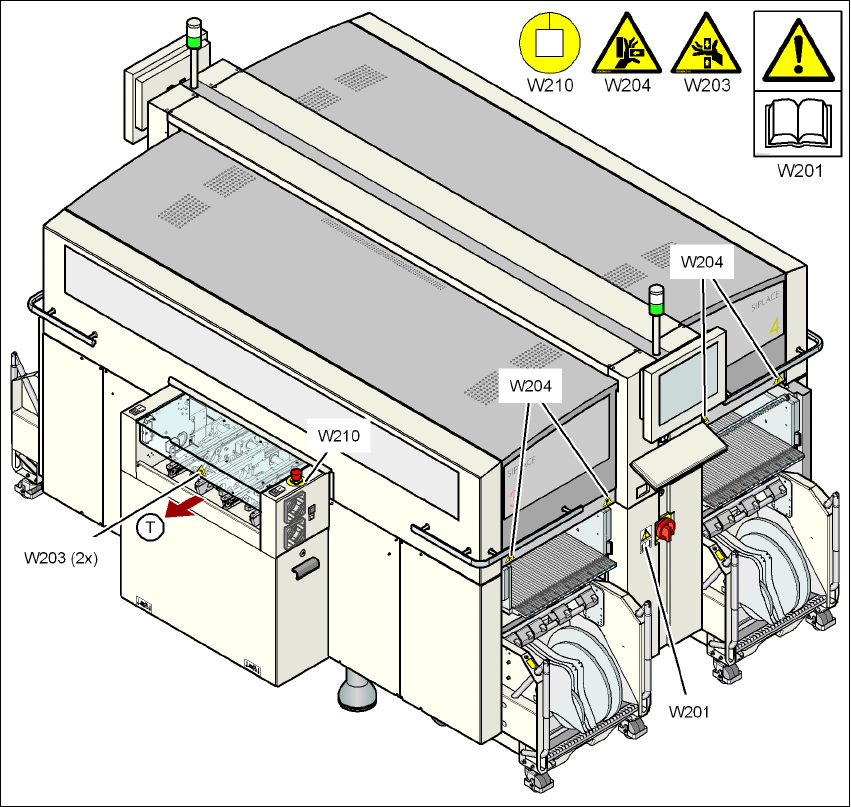

Fig. 2.2 - 1 Placas de aviso W201, W203, W204 e W210 na máquina - parte 1
Pos. W201, nº do artigo 03009338-01
Pos. W203, nº do artigo 03009342-01
Pos. W204, nº do artigo 03009343-01
Pos. W210, nº do artigo 03009350-01
(T) Sentido do transporte da PCI
Segurança do funcionamento Manual do usuário SIPLACE Série X
Placas de aviso A partir da versão de software SR.70x.xx
Edição 01/2011
44

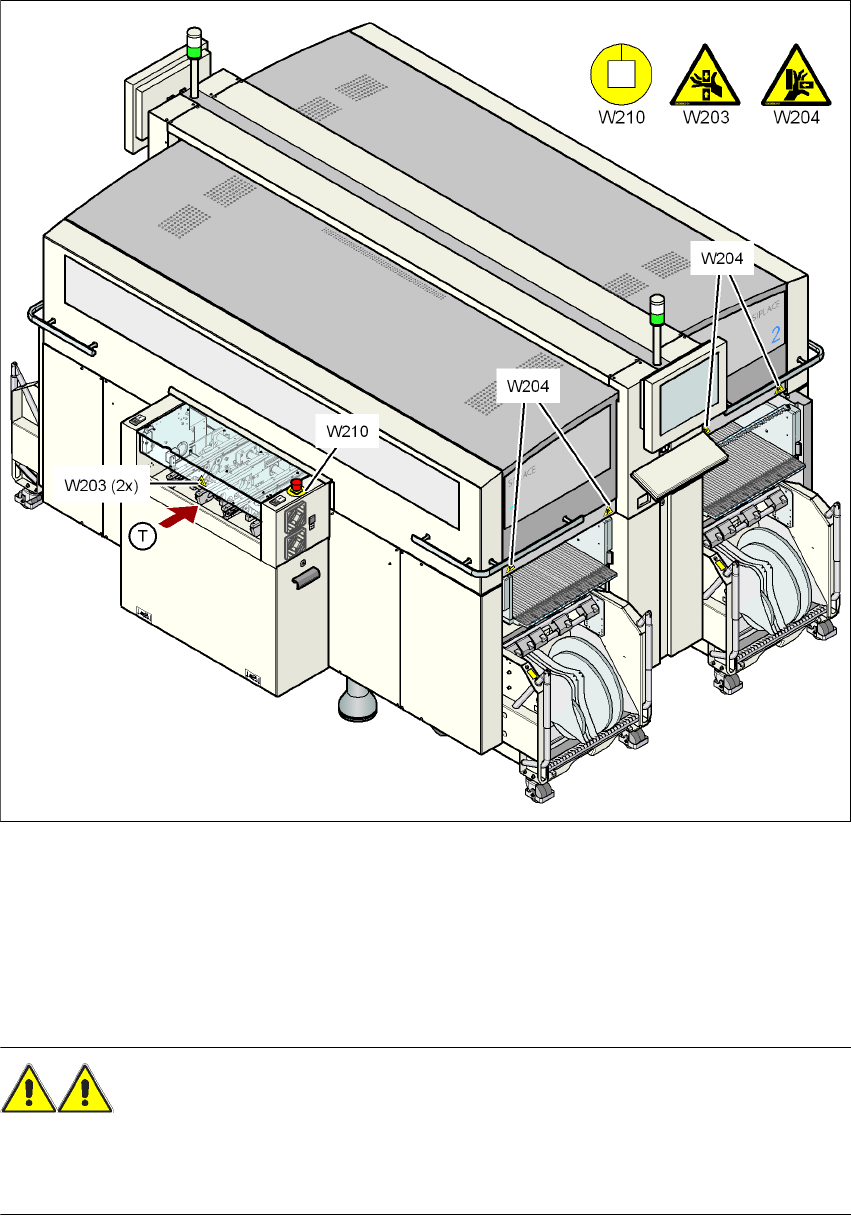

Fig. 2.2 - 2 Placas de aviso W203, W204 e W210 na máquina - parte 2
Pos. W203, nº do artigo 03009342-01
Pos. W204, nº do artigo 03009343-01
Pos. W210, nº do artigo 03009350-01
(T) Sentido do transporte da PCI
ADVERTÊNCIA 2
→ Não limpe as placas de aviso com detergentes abrasivos nem com solventes.
→ Substitua sempre placas de aviso em falta, danificadas ou que já não estejam legíveis.
Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Placas de aviso
Edição 01/2011
45
2.2.1.1 Placa de aviso W201
2
Pos. W201 na Fig. 2.2 - 1, página 43, nº do artigo 03009338-01 (quant. por máquina: 1)
2.2.1.2 Placa de aviso W203
2
Pos. W203 nas Figs. 2.2 - 1, página 43, e 2.2 - 2, página 44, nº do artigo 03009342-01 (quant. por
máquina: 4)
2.2.1.3 Placa de aviso W204
2
Pos. W204 na Fig. 2.2 - 1, página 43, e 2.2 - 2, página 44, nº do artigo 03009343-01 (quant. por
máquina: 8)
2
2
2
2
2
2
2
2
2
2
2
2
2
2
FUNCIONAMENTO SEGURO DA MÁQUINA
Condição fundamental para o funcionamento seguro da
máquina é o conhecimento e o respeito pelo Manual do
usuário e pelas instruções de segurança.
2
2
2
PERIGO DE ESMAGAMENTO!
A introdução dos braços pode provocar ferimentos
nos braços e nas mãos.
Não mexer na máquina em funcionamento
2
2
2
PERIGO DE ESMAGAMENTO!
A introdução dos braços pode provocar ferimentos
nos braços e nas mãos.
Não mexer na máquina em funcionamento
