Manual do usuário SIPLACE Série X Segurança do funcionamento A partir da versão de software SR.70x.xx Corte da al imentação de ar comprimido e redução d a pressão Edição 01/2011 87 2.7.2 T ensões residuais e tempos de de…
Segurança do funcionamento Manual do usuário SIPLACE Série X
Tensões residuais e tempos de descarga na máquina automática A partir da versão de software SR.70x.xx
Edição 01/2011
86

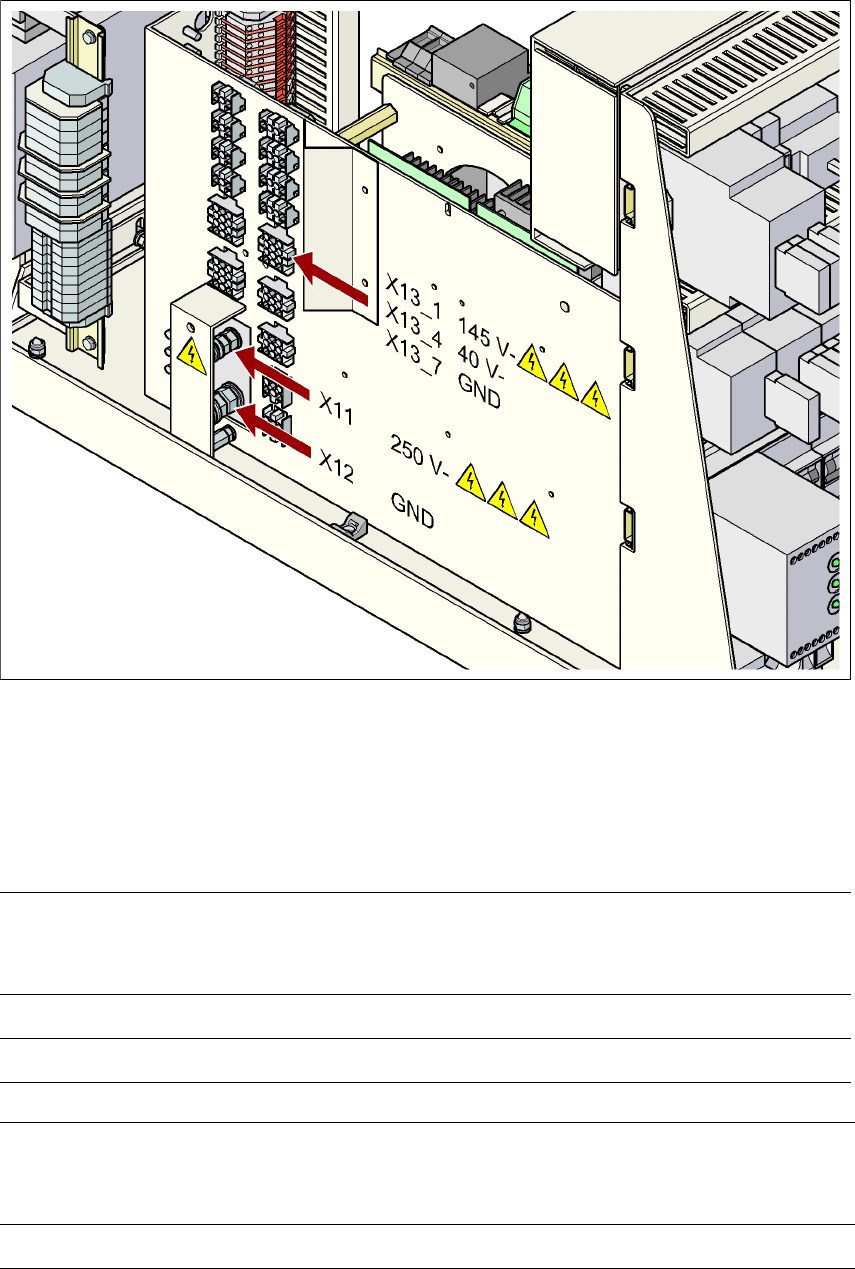

Fig. 2.7 - 2 Pontos de medição na unidade de alimentação de corrente
2
2.7.1 Tensões de serviço, tensões residuais e tempos de descarga depois de se
premir o botão de PARADA DE EMERGÊNCIA
2
2
Pinos X11 e X13_1
medidos contra X12 (GND)
Tensão em serviço
normal
Tensão residual em
PARAGEM DE
EMERGÊNCIA
Tempos de
descarga
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Pino X13_4
medido contra o pino
X3_7 (-)
Tensão em serviço
normal
Tensão residual em
PARAGEM DE
EMERGÊNCIA
Tempos de
descarga
X13_4 + 40 V- + 40 V- -
Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Corte da alimentação de ar comprimido e redução da pressão
Edição 01/2011
87
2.7.2 Tensões residuais e tempos de descarga depois de se desligar o
interruptor principal
2
CUIDADO 2
Para se evitar a perda de dados - e exceto no caso do PARAGEM DE EMERGÊNCIA - a máquina
automática só deve ser desligada depois de se proceder ao seguinte:
– A máquina automática terminou a transferência de dados sobre a máquina, carregamento e
rendimento.
– A máquina automática terminou a maquinação de placas de circuitos impressos.
– A máquina automática terminou a fase de arranque.
2.8 Corte da alimentação de ar comprimido e redução
da pressão
A pressão de serviço da máquina automática está regulada por forma fixa para 0,50 ± 0,025 MPa
(5,0 ± 0,25 bar). A localização da unidade de ar comprimido está indicada pela Pos. 1 na Fig. 2.8
- 1, página 88. A alimentação de ar comprimido à máquina automática pode ser interrompida pela
torneira (Pos. 2 na Fig. 2.8 - 1
, página 88).
→ Com a chave da máquina, solte o bloqueio da cobertura.
→ Levante a cobertura (veja a Fig. 2.8 - 1
, página 88).
→ Rode a alavanca da torneira (Pos. 1 na Fig. 2.8 - 1
, página 88) da posição vertical para a
horizontal.
→ Observe o manômetro da pressão de serviço (Pos. 5 da Fig. 2.8 - 1
, página 88). Com a má-
quina automática ligada, a pressão cai para 0 MPa (0 bar) no espaço de 1 minuto.
CUIDADO
Com a máquina ligada, a alimentação do ar comprimido pode ser fechado com a torneira
durante o máximo de 30 minutos. Se for preciso mais tempo para os trabalhos de conservação
ou de assistência técnica no sistema pneumático, é preciso desligar a máquina automática no
interruptor principal e desligar o mesmo da alimentação do ar comprimido.
Pinos X11, X13_1 e X13_4
medidos contra X12 (GND)
Tensão residual com o interruptor
principal desligado
Tempos de
descarga
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
Segurança do funcionamento Manual do usuário SIPLACE Série X
Corte da alimentação de ar comprimido e redução da pressão A partir da versão de software SR.70x.xx
Edição 01/2011
88
Fig. 2.8 - 1 Unidade de ar comprimido na máquina automática
(1) Torneira
(2) Manômetro para a pressão de alimentação dos componentes da máquina
pressão teórica: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (amplitude de indicação: 0 - 0,6 MPa, 0 -
6 bar)
(3) Manômetro para a pressão de alimentação dos distribuidores de portais
pressão teórica: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (amplitude de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manômetro para a pressão de alimentação dos alimentadores Bulkcase
pressão teórica: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (amplitude de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manômetro para a pressão de entrada
pressão teórica: 0,5 - 1,0 MPa, 5 - 10 bar (amplitude de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtro de ar comprimido
(7) Parafuso de sextavado interior para fixação da unidade pneumática
ADVERTÊNCIA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 2
