Manual do usuário SIPLACE Série X Segurança do funcionamento A partir da versão de software SR.70x.xx Estado de energia da máqui na automática depois de se d esligar o interruptor principal Edição 01/2011 89 2.9 Est ado …
Segurança do funcionamento Manual do usuário SIPLACE Série X
Corte da alimentação de ar comprimido e redução da pressão A partir da versão de software SR.70x.xx
Edição 01/2011
88
Fig. 2.8 - 1 Unidade de ar comprimido na máquina automática
(1) Torneira
(2) Manômetro para a pressão de alimentação dos componentes da máquina
pressão teórica: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (amplitude de indicação: 0 - 0,6 MPa, 0 -
6 bar)
(3) Manômetro para a pressão de alimentação dos distribuidores de portais
pressão teórica: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (amplitude de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manômetro para a pressão de alimentação dos alimentadores Bulkcase
pressão teórica: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (amplitude de indicação: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manômetro para a pressão de entrada
pressão teórica: 0,5 - 1,0 MPa, 5 - 10 bar (amplitude de indicação: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtro de ar comprimido
(7) Parafuso de sextavado interior para fixação da unidade pneumática
ADVERTÊNCIA
Nunca solte tubos de ar comprimido que se encontrem sob carga. Perigo de ferimentos! 2
Manual do usuário SIPLACE Série X Segurança do funcionamento
A partir da versão de software SR.70x.xx Estado de energia da máquina automática depois de se desligar o interruptor principal
Edição 01/2011
89
2.9 Estado de energia da máquina automática depois
de se desligar o interruptor principal
2

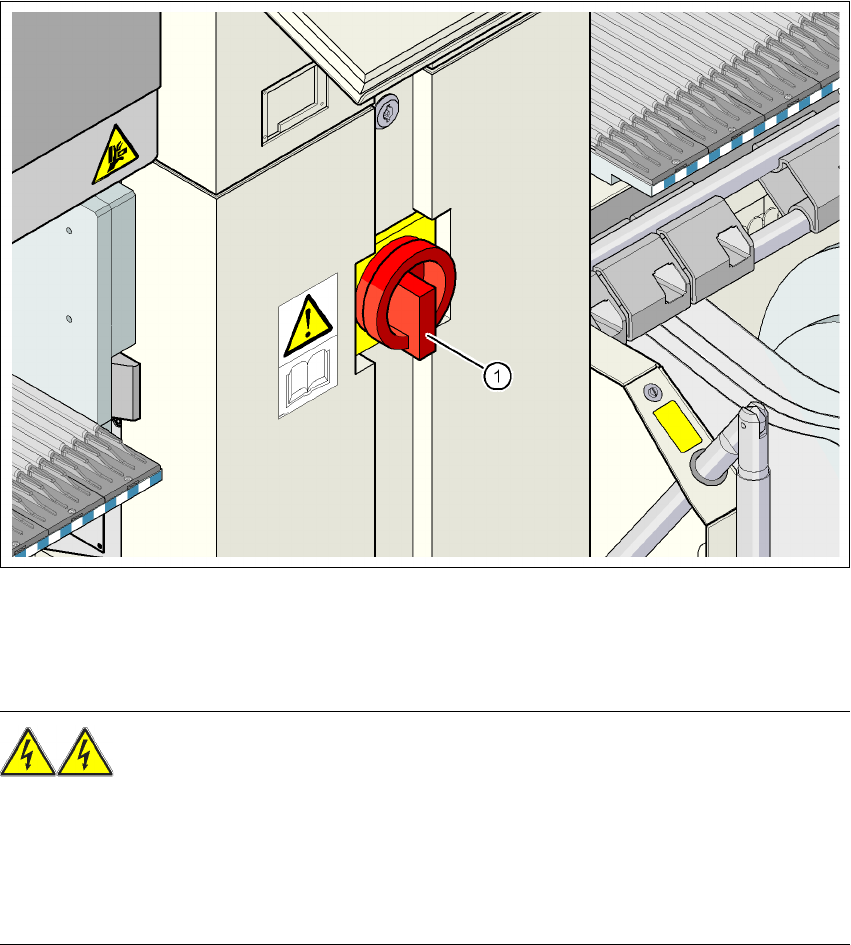

Fig. 2.9 - 1 Localização da alimentação de corrente na máquina automática
2
ADVERTÊNCIA
A máquina automática é alimentada com corrente da rede de 3 x 200 V~, 3 x 208 V~, 3 x 230 V~,
3 x 380 V~, 3 x 400 V~ ou 3 x 415 V~ ± 5 %, 50/60 Hz. As peças desta máquina conduzem, por-
tanto, tensões que podem causar a morte, mesmo com o interruptor principal desligado. O ma-
nuseio incorreto desta máquina automática pode, por esse motivo, causar a morte ou ferimentos
muito graves e também graves danos materiais. 2
→ Devem ser respeitadas as prescrições em vigor sobre a prevenção de acidentes e de DIN
(particularmente DIN EN 60 204, Parte 1).
→ Só pessoal devidamente qualificado e experiente é que poderá abrir a cobertura por meio da
unidade de alimentação de corrente.
(1) Interruptor principal
Segurança do funcionamento Manual do usuário SIPLACE Série X
Estado de energia da máquina automática depois de se desligar o interruptor principal A partir da versão de software SR.70x.xx
Edição 01/2011
90
2.9.1 Interruptor principal desligado - máquina automática ligada à rede
ADVERTÊNCIA
Mesmo com o interruptor principal desligado, os seguintes componentes ficam ainda sob tensão
que pode causar a morte:
– Bornes de conexão de cabos L1, L2 e L3 do interruptor principal Q1 (veja a Fig. 2.9 - 2
, pá-
gina 91
)
– Tomada de serviço X102 (veja a Fig. 2.9 - 2
, página 91)
– Automático de segurança F1 para a tomada de serviço (veja a Fig. 2.9 - 2
, página 91)
– Filtro de rede Z1 (veja a Fig. 2.9 - 3
, página 92)
– Regulador de descarregamento L20 com os dispositivos de segurança F21, F22 e F23 (veja
a Fig. 2.9 - 3
, página 92)
– Campo de terminais X100 para conexão do cabo de alimentação de corrente da rede (veja
a Fig. 2.9 - 3
, página 92)
– São de cor castanha todos os condutores individuais que transportam corrente mesmo com
o interruptor desligado.
