操作手册 II
2-81
(4) 通道
选择管状供料器的通道编号。
通道号的顺序：前面、后面均为面向机器从左到右按顺序为1，2。
(5) 吸取坐标
指定吸取位置的XY和Z坐标。
输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在尚未进行过送料器台架识别的情况下(返回原点后或台架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
XY，请设置放入元件后的框
的中心坐标，而不是元件中
心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
注意

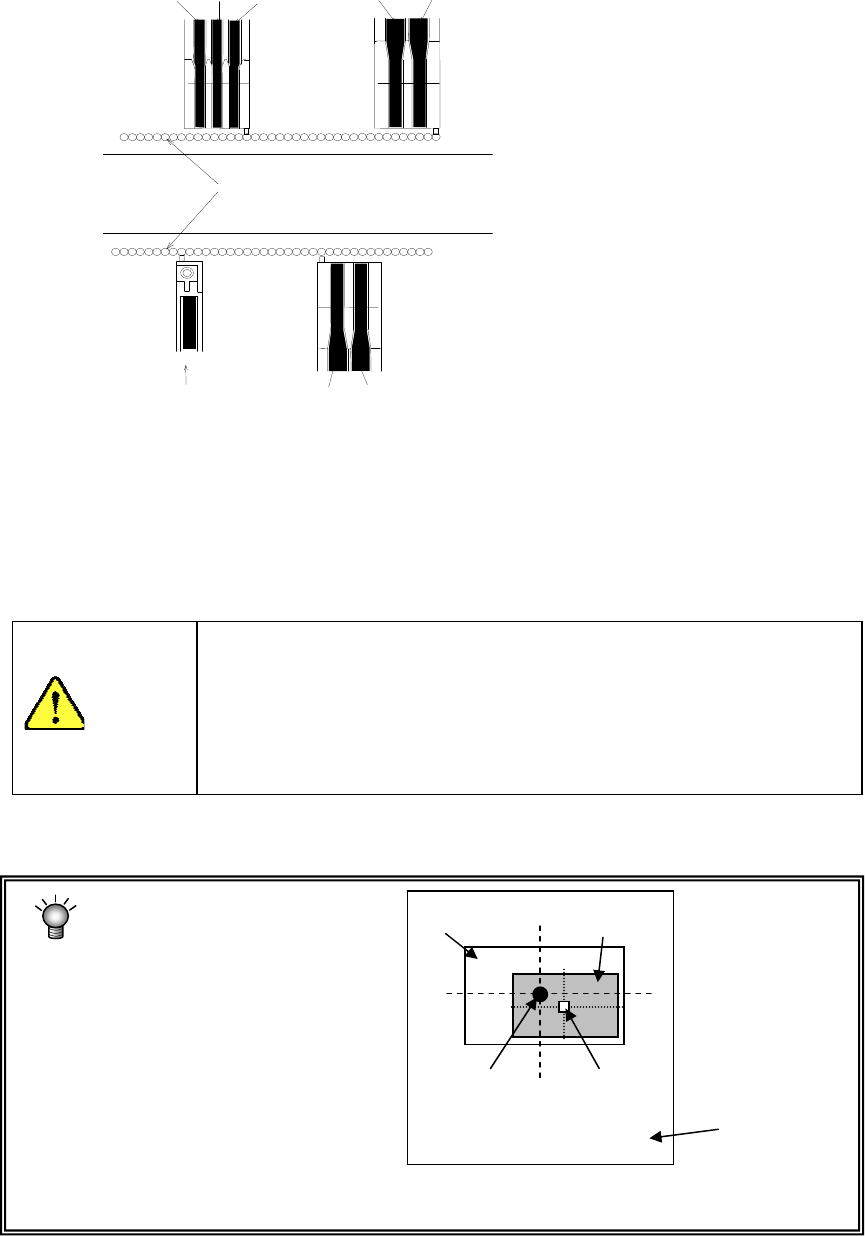

通道 3 通道 2
通道 1
通道 2 通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1 通道 2
框
元件
框的中心
元件中心
供应装置
操作手册 II
2-82
(6) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行设置。
初始设置为“使用”。要变更时，请按[F2]键或单击鼠标右键进行变更。
有多个元件供给装置(送料器等)时，请指定在本次生产中所使用的供应装置。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(7) 供料器信息
在供料器信息的供料器类型中选择要使用的供料器种類。
如果在供应位置上安装的是机械式台架，可以选择机械式供料器的类型。
如果安装的是电动式台架，可以选择电动式供料器的类型。
机械式类型名称的前面显示“M”。电动式类型名称的前面显示“E”。
如允许选择多个类型时，在下拉菜单中选择要使用的供料器类型。
图 2-3-6-2-1 吸取数据 机械式供料器类型
图 2-3-6-2-2 吸取数据 电动式供料器类型
操作手册 II
2-83
2-3-7 数据完成状态
图 2-3-7-1 数据完成状态
