操作手册 II 2-83 2-3-7 数据完成状态 图 2-3-7-1 数据完成状态 …
操作手册 II
2-82
(6) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行设置。
初始设置为“使用”。要变更时，请按[F2]键或单击鼠标右键进行变更。
有多个元件供给装置(送料器等)时，请指定在本次生产中所使用的供应装置。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(7) 供料器信息
在供料器信息的供料器类型中选择要使用的供料器种類。
如果在供应位置上安装的是机械式台架，可以选择机械式供料器的类型。
如果安装的是电动式台架，可以选择电动式供料器的类型。
机械式类型名称的前面显示“M”。电动式类型名称的前面显示“E”。
如允许选择多个类型时，在下拉菜单中选择要使用的供料器类型。

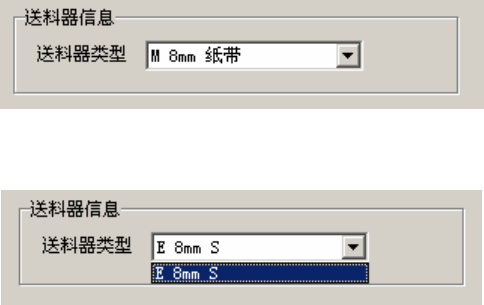

图 2-3-6-2-1 吸取数据 机械式供料器类型
图 2-3-6-2-2 吸取数据 电动式供料器类型
操作手册 II
2-83
2-3-7 数据完成状态

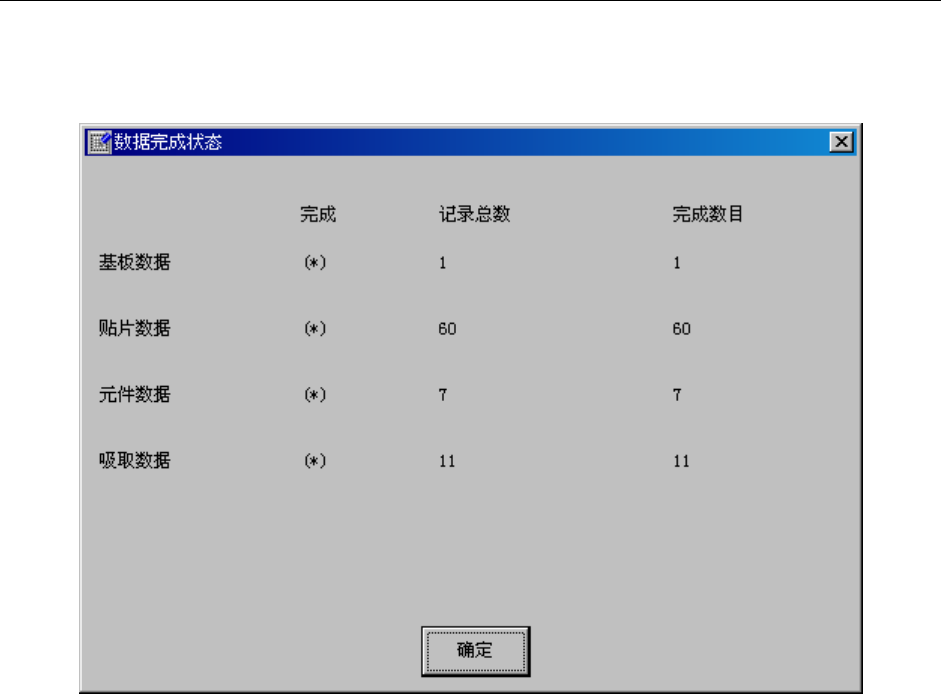

图 2-3-7-1 数据完成状态
操作手册 II
2-84
2-3-8 数据一致性检查
检查已制作的程序和机器设置的设置内容是否矛盾，检查程序本身是否矛盾。
一致性检查结束后，即可进行优化。检查结果发现有错误时，会显示错误内容。
此时，请参考显示内容，修改程序或“机器设置”。
(1) 执行一致性检查
从菜单栏中选择“数据(C)”/“数据一致性检查(L)”，执行一致性检查。
(2) 检查的结果报告
进行一致性检查后，显示如下信息。
1) 正常结束时：
2) 检查中发现错误时：
按下“确定”按钮后,会出现询问画面，要求确认是否要显示错误内容。
选择“确定”则显示错误内容。
(3) 错误信息内容
数据种类 数据内的制作No 错误内容
在 FX-3R 中的错误内容。
程序和固化信息的吸嘴数产生冲突
