操作手册 II 1-5 1-4-1-1 贴片头单元的构成 贴片头， 由检测元件的吸取位置偏移、角度偏移的 LNC60 传感器、 以及可上下驱动与旋转的Z 滑动轴构成。 图 1-4-1-3 贴片头单元图 ① LNC60 传感器 ④ θ 轴马达 ⑦ 释放把 ② Z 轴马达 ⑤ 贴片头上升汽缸 ⑧ 过滤器箱 ③ Z 滑动轴 ⑥ 贴片头上升弹簧 ① ② ③ ④ ⑧ ⑤ ⑥ ⑦
操作手册 II
1-4

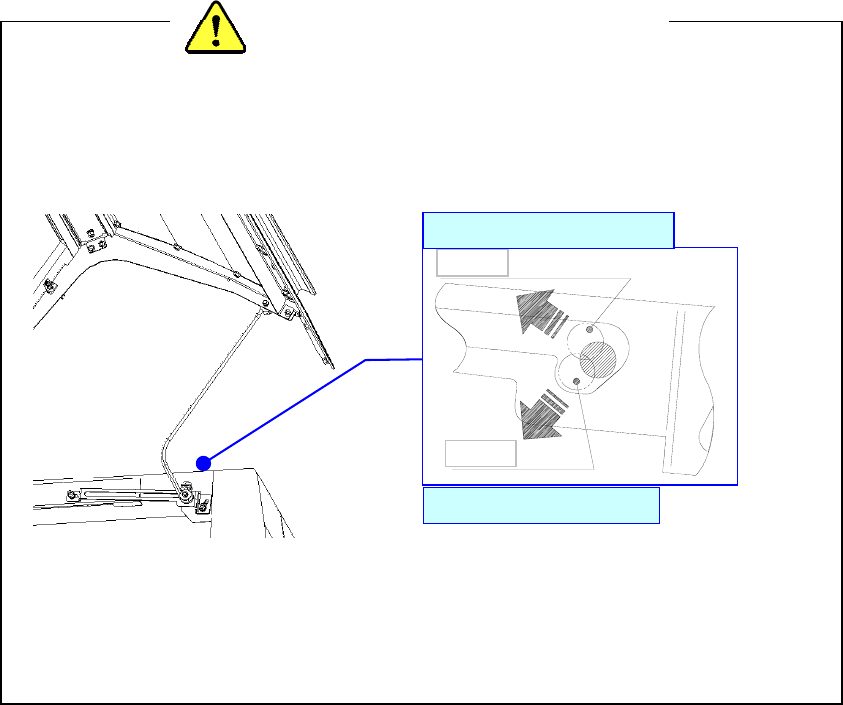

◆打开安全盖时要把盖子向上开足直到上了锁，确认上锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
*没有上好锁就放开手时，盖子有落下来的危险。
◆
关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，把手把向上移动解开锁。
（请注意，解开锁时不要被落下来的盖子碰伤。）
*不要把盖子、杆等压得太重。
打开：确认杆子插到头。
关闭：杆子上提，解锁。
＜开关安全盖时的注意事项＞
上锁
解锁
操作手册 II
1-5

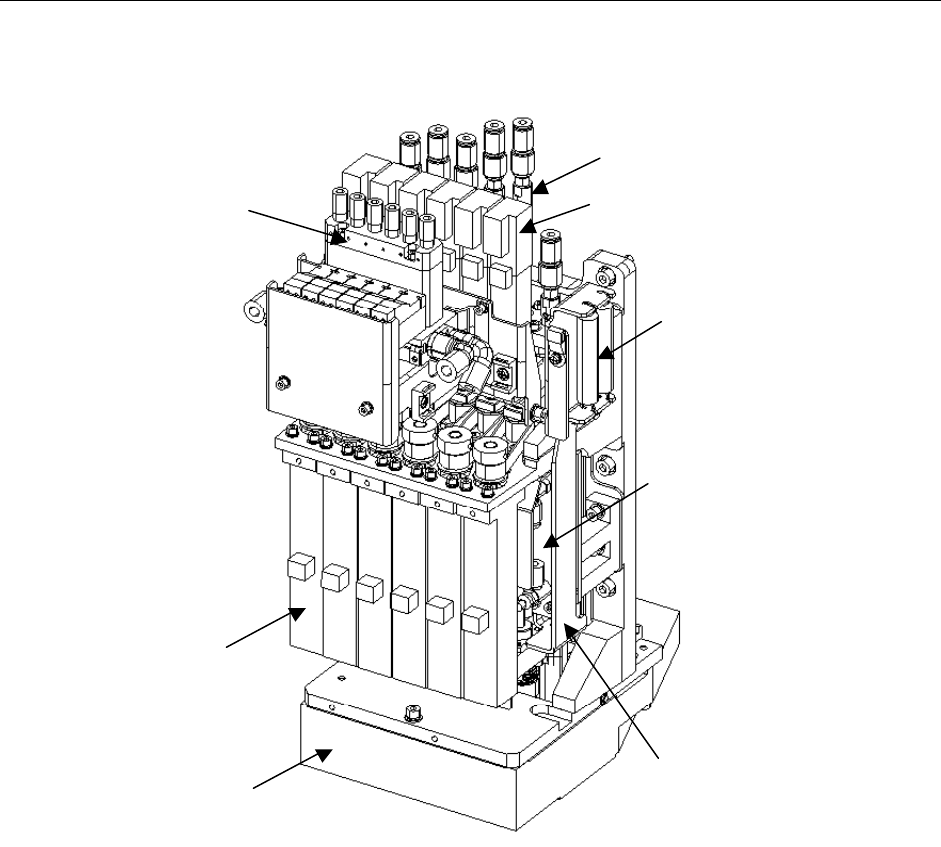

1-4-1-1 贴片头单元的构成
贴片头，由检测元件的吸取位置偏移、角度偏移的LNC60传感器、以及可上下驱动与旋转的Z
滑动轴构成。
图 1-4-1-3 贴片头单元图
① LNC60 传感器 ④
θ
轴马达 ⑦ 释放把
② Z 轴马达 ⑤ 贴片头上升汽缸 ⑧ 过滤器箱
③ Z 滑动轴 ⑥ 贴片头上升弹簧
①
②
③
④
⑧
⑤
⑥
⑦
操作手册 II
1-6

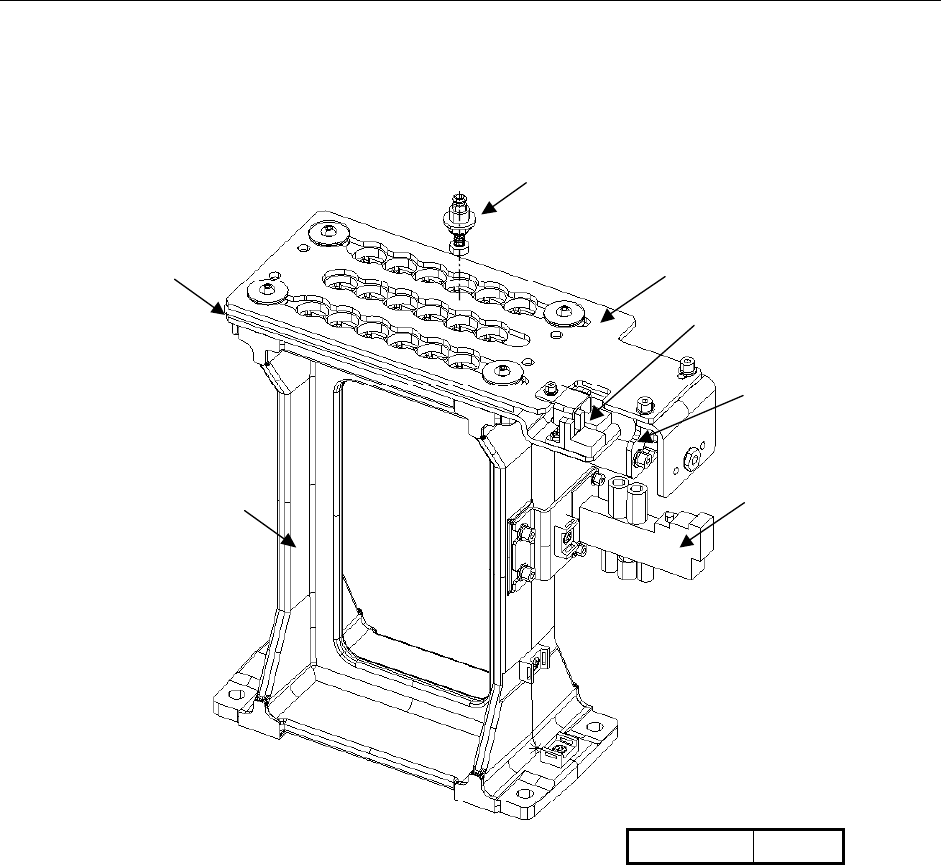

1-4-1-2 ATC 单元（Auto Tool Changer 自动工具交换装置）的构成
用气缸④开、关滑动板②，保管、装卸吸嘴⑧。
滑动板②的开、关，由ATC OPEN（ATC打开）传感器⑥、ATC CLOSE（ATC关闭）传感器⑦来检
测，开、关的速度由速度控制器⑤来调整。
图 1-4-1-4 ATC 单元
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 板 ⑧ 吸嘴
④ 气缸 ⑨ 5 接口切换电磁阀
⑤ 速度控制器
⑧
⑨
①
②③
④⑤
⑥⑦
ATC 编号
1～18
