操作手册 II
2-146
2-5-2-3-2 用户指定的模板示教
<步骤>
①将光标移动到作为示教对象数据的标记位置。
图 2-5-2-3-2-1 用户指定的模板示教
操作手册 II
2-147
② 请按功能栏的“示教”按钮。
图 2-5-2-3-2-2 图像示教画面
操作手册 II
2-148

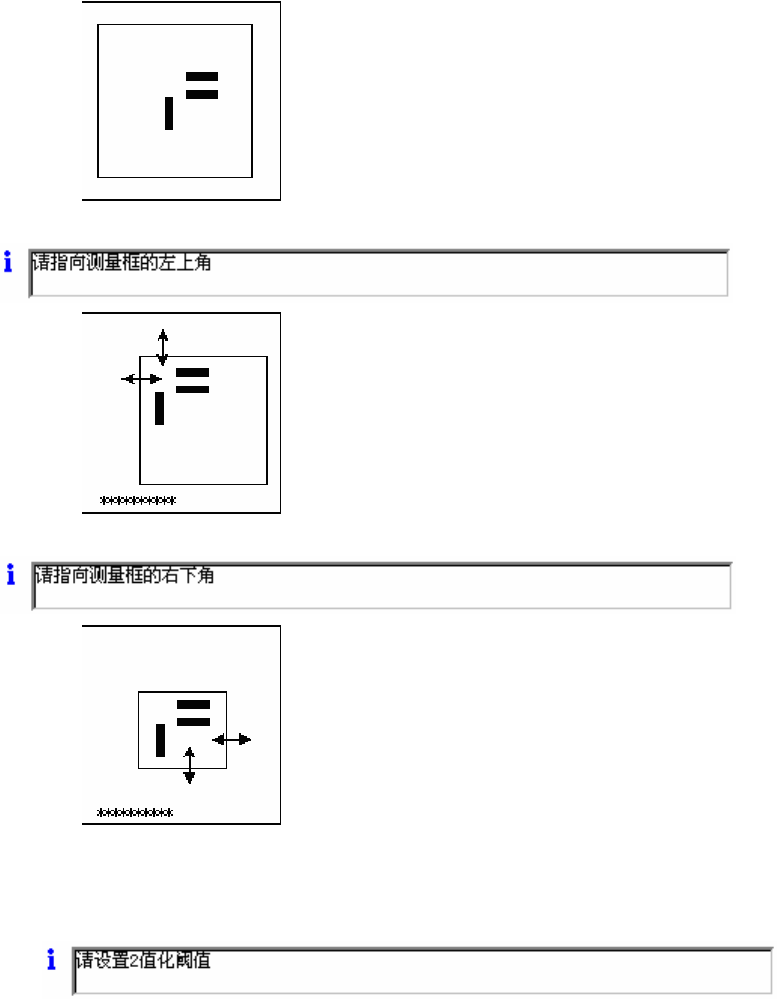

③ 请进行刻度框（模板设置框）的示教。
显示摄像机图像和长方形的框。
垫片（PAD）印刷部分
首先设定上面及左面的刻度框。
设定需要识别的上面及左面(移动箭头部分的边)。
设定完成后按下“OK”按钮。
以同样的方式设定下面及右面的刻度框。
调整完成后按下“OK”按钮。
