操作手册 II
1-8
1-4-1-4 OCC 的构成
由摄像机检测出基板标记的位置，自动进行校正。
标准配备有同轴反射照明与偏光滤光片。

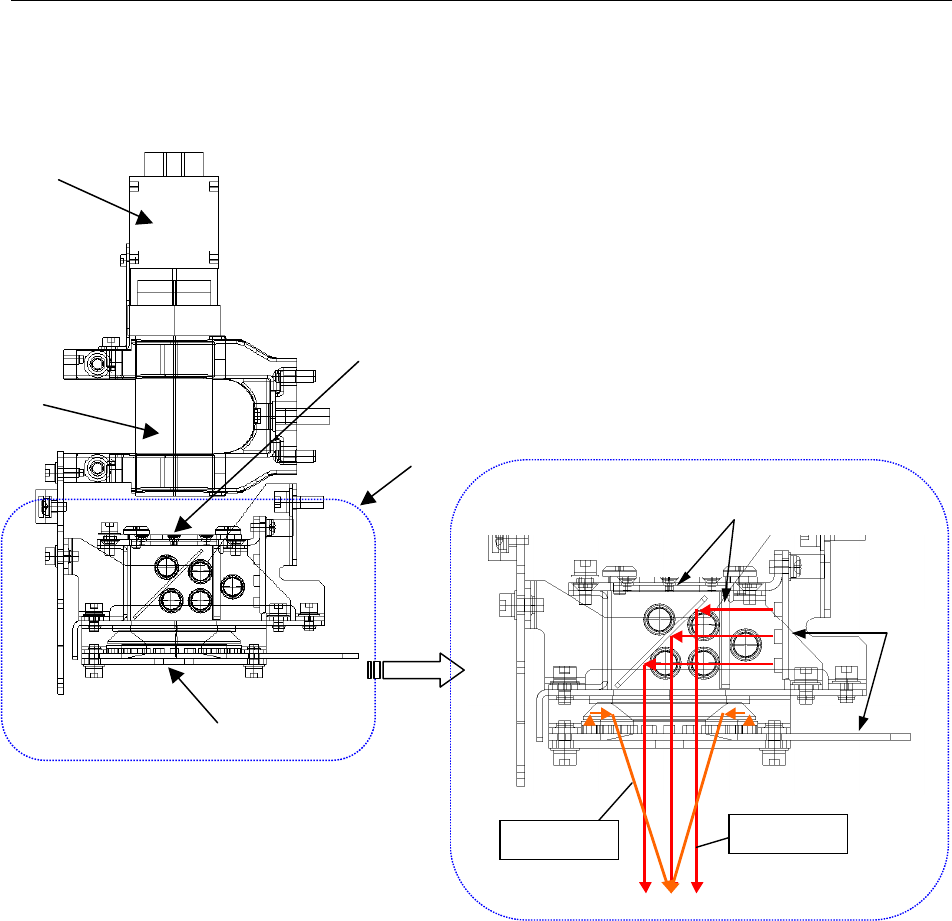

图 1-4-1-5 OCC 单元的各部分名称
* OCC 用照明，按图像摄像时的摄像机快门时间对照明亮灯进行控制。因此在使用摄像机进行示教等
操作时，OCC 照明会连续闪烁。
①
②
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光滤光片
⑤ 照明 LED 基板
角度照明
垂直照明
④
⑤
角度照明
垂直照明
操作手册 II
1-9
1-4-1-5 HMS
HMS(高度测量装置)系统用于测量送料器吸取位置等的元件高度。
此系统由装备在贴片头的高度变位传感器（传感器部分与功放部分）和控制基板构成。
传感器功放部分和基板上的调整旋钮及开关等，已在出厂时调整好，请勿变更。

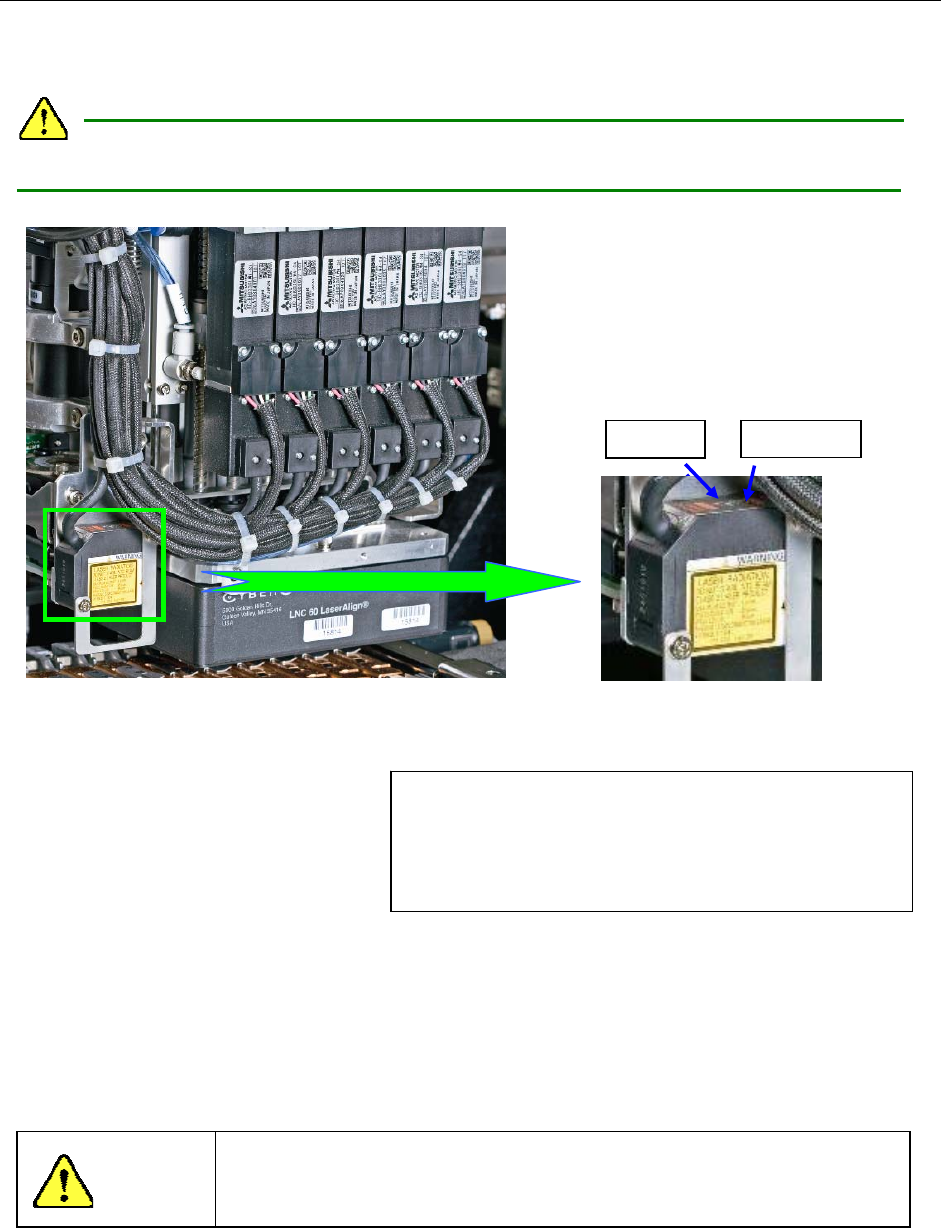

图 1-4-1-6 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，可以安全使用。
注意
高度变位传感器使用的激光发出可见光束。
切勿直视光束，也不要去触摸。
量程信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1mm
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯闪烁：测量范围外
注意
ＮＥＡＲＦＡＲ
操作手册 II
1-10
1-4-2 机器规格
(1) 贴片精度（Cpk≧1）
方形芯片：± 0.05mm
* 有关贴片精度的详情，请参见附件“使用说明书CD”的“1-2-2 机器规格”。
(2) 最小设定贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
最多可安装 72 个吸嘴。 ATC 每台 18 个×4 台(前 x2、后 x2)
(4) 使用空气
气压 ： 0.50±0.05Mpa
最大空气消耗量 ： 150 L / min (标准状态)
干燥空气 ： 加压下露点 -10℃ 以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·二氯乙烯（氯化乙烯）·二氯甲烷
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·ＩＰＡ·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·苯二甲酸二乙酯.
醚类 甲醚・乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
(5) 噪音等级 ：75dB(A)以下
(6) 原产国 ：日本
(7) 环境条件
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
运输及保管
湿度 20～95％RH (但不得有露水)
(8) 电源规格
电压(三相) ：AC200V、220V、240V、380V、400V、415V
电压允许范围 ：±10%(相对于额定电压)
额定视在电力 ：9.5kVA
频率 ：50／60Hz
一次侧电源电缆尺寸 ：8mm
2
以上
保护接地导线尺寸 ：8mm
2
以上
(9) 停电保护（ATX 电源）
本机器装备了不间断电源装置（ATX电源），可防止因停电造成的计算机数据被破坏或丢失。
ATX电源使用蓄电池作为备用电源，设定在蓄电池没电前关闭系统。因此，即使停电时也不会
导致数据的破坏或丢失，确保安全稳定地关闭系统。
(10) 设置条件（适用于 EN 机型）
污染程度 ： 污染度 3 （IEC60664-1)
过电压区分 ： 过电压区分Ⅲ（IEC60664-1）
