操作手册 II
2-161
2-5-4-2 测量
( CD)
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
2-5-4-2-1 测量模式
表 2-5-4-2-1-1 测量模式的内容与菜单
测量子菜单 运行模式 运行内容
单独
连续
2-5-4-2-2 测量操作
(1) 单独测量
设置单独测量的条件
图 2-5-4-2-2-1 设置单独测量条件
操作手册 II
2-162
a) 测量元件
b) 吸取坐标
●送料
●把示教结果反映在吸取数据上
●变更吸取坐标的方法
c) 测量结果
●变幻线
d) 测量项

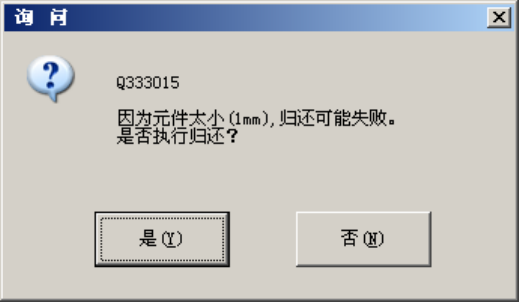

图 2-5-4-2-2-2 确认是否归还元件
操作手册 II
2-163
(2) 连续测量
） 设置连续测量条件
图 2-5-4-2-2-3 设置连续测量条件
a) 对象元件
b) 检查范围
c) 测量项
d) 设置元件归还
e) 连续测量按钮
f) 返回按钮(ESC键)
