操作手册Ⅱ 3-1 第 3 章 生产 3-1 概要 使用已制作的生产程序，检查贴片、进行生产。 制作完新程序后，在实际生产前需要进行试生 产，确认贴片坐标·吸取坐标等，并对新建的 程序进行最后检查。 3-1-1 生产模式 生产中有以下 4 种生产模式。 No. 生产模式 内容□ １ 基板生产 指定生产数量，实际生产基板的模式。 ２ 试打 试生产模式。 可选择吸取位置跟踪和贴片后的贴片位置跟踪。 3 空打 不使用元件而确认吸取贴片动作的模…
操作手册 II
2-178
2-5-6 帮助

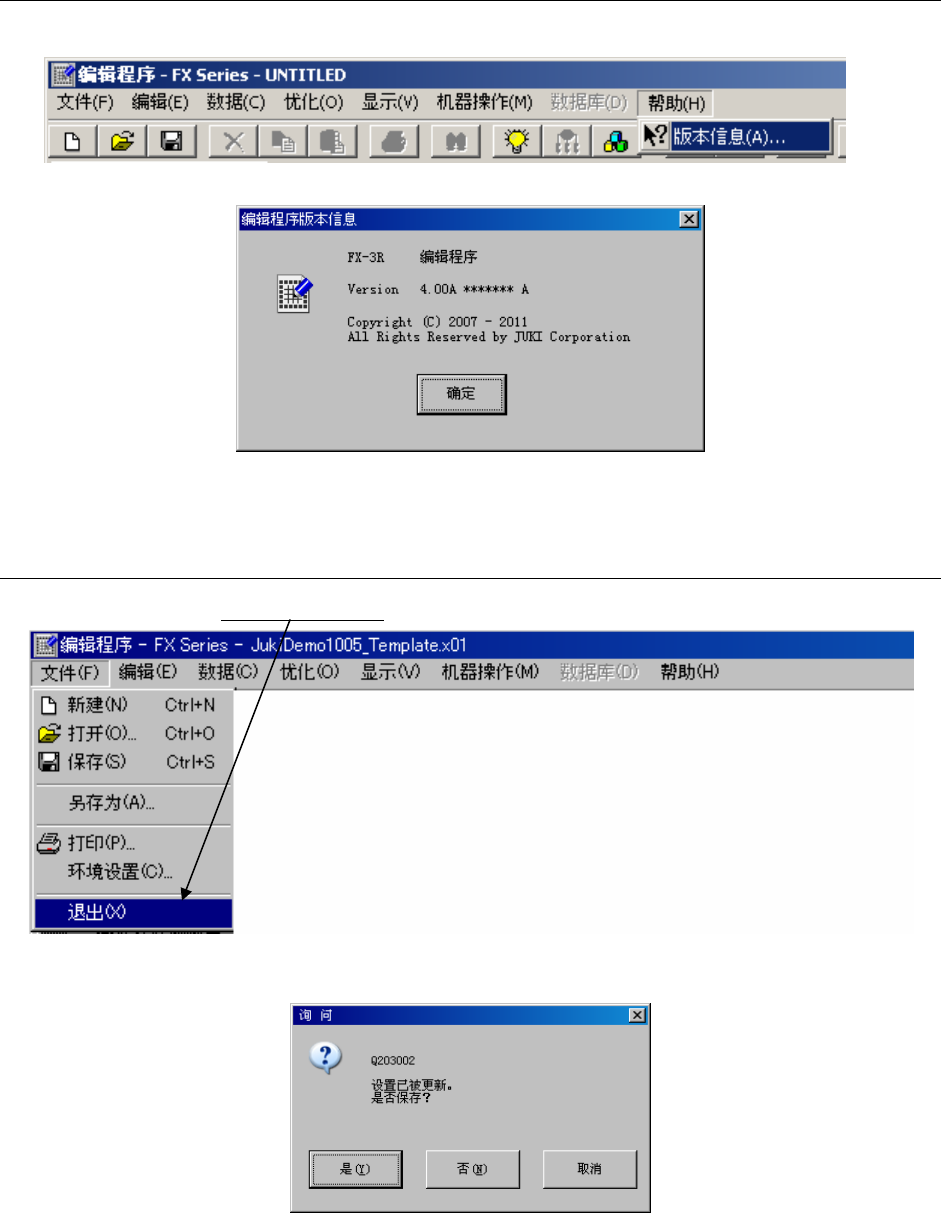

图 2-5-6-1 编辑程序版本信息 (例)
2-5-7 退出编辑程序
/
图 2-5-7-1 退出编辑程序
图 2-5-7-2 退出时确认保存
操作手册Ⅱ
3-1
第 3 章 生产
3-1 概要
使用已制作的生产程序，检查贴片、进行生产。
制作完新程序后，在实际生产前需要进行试生产，确认贴片坐标·吸取坐标等，并对新建的
程序进行最后检查。
3-1-1 生产模式
生产中有以下 4 种生产模式。
No. 生产模式 内容□
１ 基板生产 指定生产数量，实际生产基板的模式。
２ 试打
试生产模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
3 空打
不使用元件而确认吸取贴片动作的模式。
可选择吸取位置跟踪和贴片位置跟踪。
4 FCS 贴片偏差综合校准系统（选项）
可在基板的生产、试打、空打模式中设置具体的生产条件、试打条件及空打条件。
操作手册Ⅱ
3-2
3-1-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定 実行モード指定
图 3-1-2-1 生产概略流程
START
选择生产条件
并起动
设置试打条件 设置生产条件 设置空打条件
指定运行模式 指定运行模式
试打
空打
设置元件数 设置元件数
试打 基板生产 空打
结束？
结束
END
N
Y
指定运行模式
生产条件？
生产基板
