操作手册Ⅱ
3-6
(6) 运行模式
运行各生产模式时，有2种运行模式可供选择。
NO. 运行模式 内容
1 连续
生产结束之前，或除非在暂停时按下<STOP>开关中断生产
外，将连续生产基板直至生产结束为止。
2 单步
在以下各个移动位置时暂停。
1 移动到元件吸取位置后
2 移动到贴片位置后
3 移动到坏板标记位置后
4 移动到区域标记位置后
5 移动到产品废弃位置后
6 其他 XY 移动结束后等
要继续生产时，按<START>开关。
连续生产时按一次<STOP>开关后，也可进入暂停状态。
(7) 贴片偏移量
当某批次发生特有的偏移（开基准孔工序等的误差造成的偏移）时，如果在本项中输入 XY 的偏
移值，则输入值将成为基板整体的偏移值。
◆未使用 BOC 标记时：作为基板整体的贴片偏移值。
按照输入值，所有的贴片点将被校正。
◆使用 BOC 标记时： 作为寻找 BOC 标记的位置偏移。即使输入偏移值，贴片结果也不变。因变
更基板的批次等，BOC 标记的绝对位置出现偏移，BOC 标记超出摄像机窗
口外时，请输入该偏移值，以使 BOC 标记在摄像机窗口的中央。
(8) 暂停
发生元件用尽或错误时，显示是否暂停生产。
操作手册Ⅱ
3-7
3-2-2-2 个别设定项目
(1) 基板生产
如果指定的贴片电路已经设置完毕，会显示以下提示信息，有可能不能重
新开始。「重新开始位置的电路编号里指定的电路被设置跳过。」
No. 项目 内容
１ 贴片范围
需要限定贴片范围时，输入开始号和结束号。
在总贴片点数项目中可显示每 1 电路的总贴片步骤号。
此项设置限于设定为输入顺序时。
２ 重新开始位置
因某些原因生产中断、基板被释放的情况下需要继续贴装剩余
元件、完成基板贴片时，可指定重新开始位置。
此外，也可从特定的位置进行贴片。
本设定仅对最初 1 张基板有效。从第 2 张基板以后重新开始位
置的设置无效，而将对所有点进行贴片。
本项设置，在生产运行开始后即被初始化。
设置重新开始位置时有一些注意点。请参见以下。
3 继续生产
传送通道上的基板状态在各站点上以图像显示。基板的状态变
化时，图像会变化。显示的图像如表 3-2-2-2-1 所示。
注意
操作手册Ⅱ
3-8

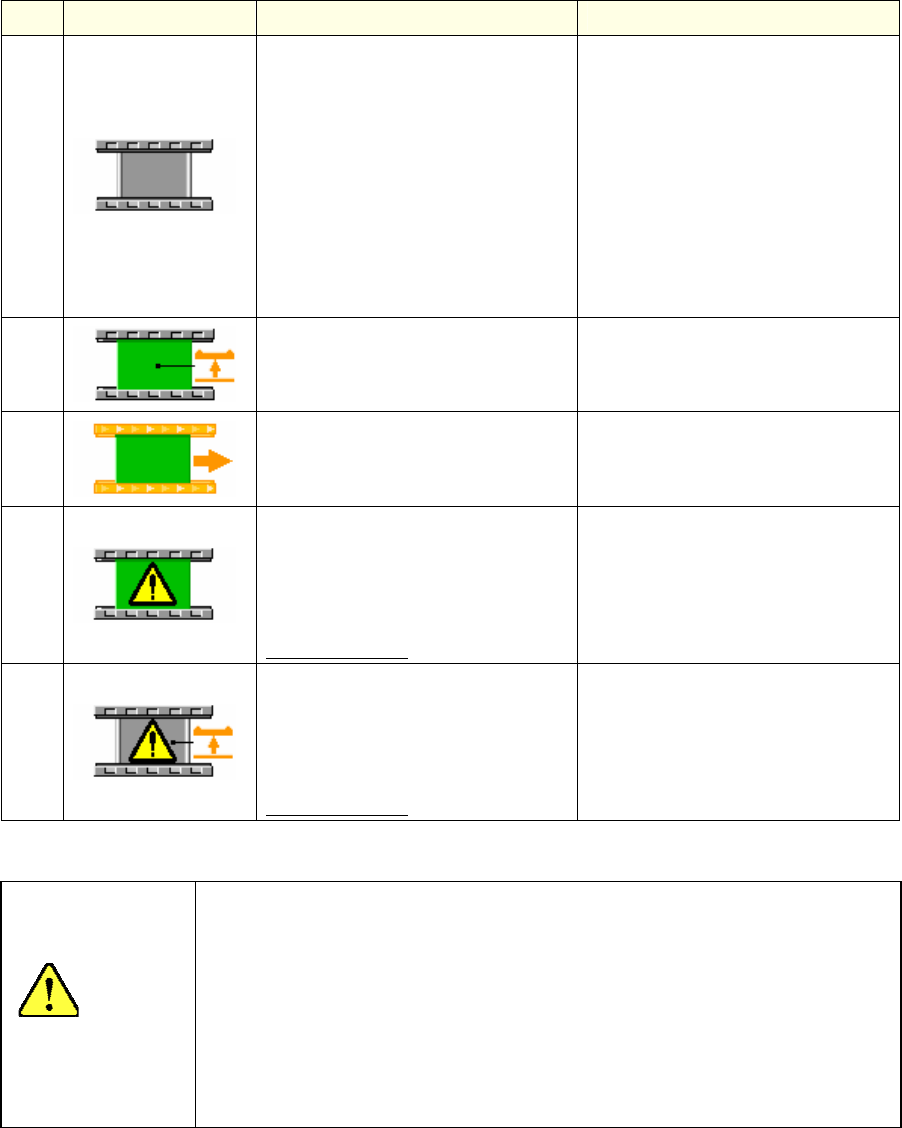

表 3-2-2-2-1 基板状态
No. 项目 内容 显示的状态示例
①
没有基板。生产重新开始时，等
待从上游来的基板搬入。
在以下情况时显示。
・
生产开始前
・
在选项设置中，将继续生产设
置为「不执行」的状态下生产
中断时
・
在选项设置中，将继续生产设
置为「执行」的状态下，站点
内没有基板、生产中断时
・
正常结束生产后
②
有生产前的基板，或生产过程中
的基板。生产重新开始时，必须
重新夹紧传送通道上的基板。
在元件贴片过程中生产中断，在
当前站点上有基板时，显示此
项。
③
有完成生产的基板。生产再开始
时，必须搬出传送通道上的基
板。
所有元件贴片后，生产中断，当
前的站点上有基板时，显示此
项。
④
有基板，但由于生产中断时传送
通道的状态不明确，不能显示状
态。生产重新开始时，必须通过
贴片跟踪等检查有无贴片。
请参见注意 1。
在站点上没有基板的状态下生
产中断，但在站点内检测出基板
时显示此项。
⑤
必须进行重新夹紧，但没有基
板。生产再开始时，必须将基板
移动到传送通道上。或必须删除
继续生产文件，再开始生产。
请参见注意 2。
在元件贴片的过程中生产中断，
但在当前站点上没有基板时，显
示此项。
注意 1：由于处在刚重新读入生产程序、或退出生产画面后的状态，因此
没有生产中断时的传送通道信息。
这时如果不通过贴片跟踪等检查贴片有无之后而立即重新开始生
产，则会有造成次品/误贴片的危险，务必注意。
注意 2：存在上次生产的基板的继续生产文件。
继续生产时，如果不把上次生产的基板移动到传送通道上，则会有
次品/误贴片的危险，务必注意。不继续生产时，如果不删除生产文
件而重新开始生产时，会有造成次品的危险，务必注意。
注意
