(3) 空打

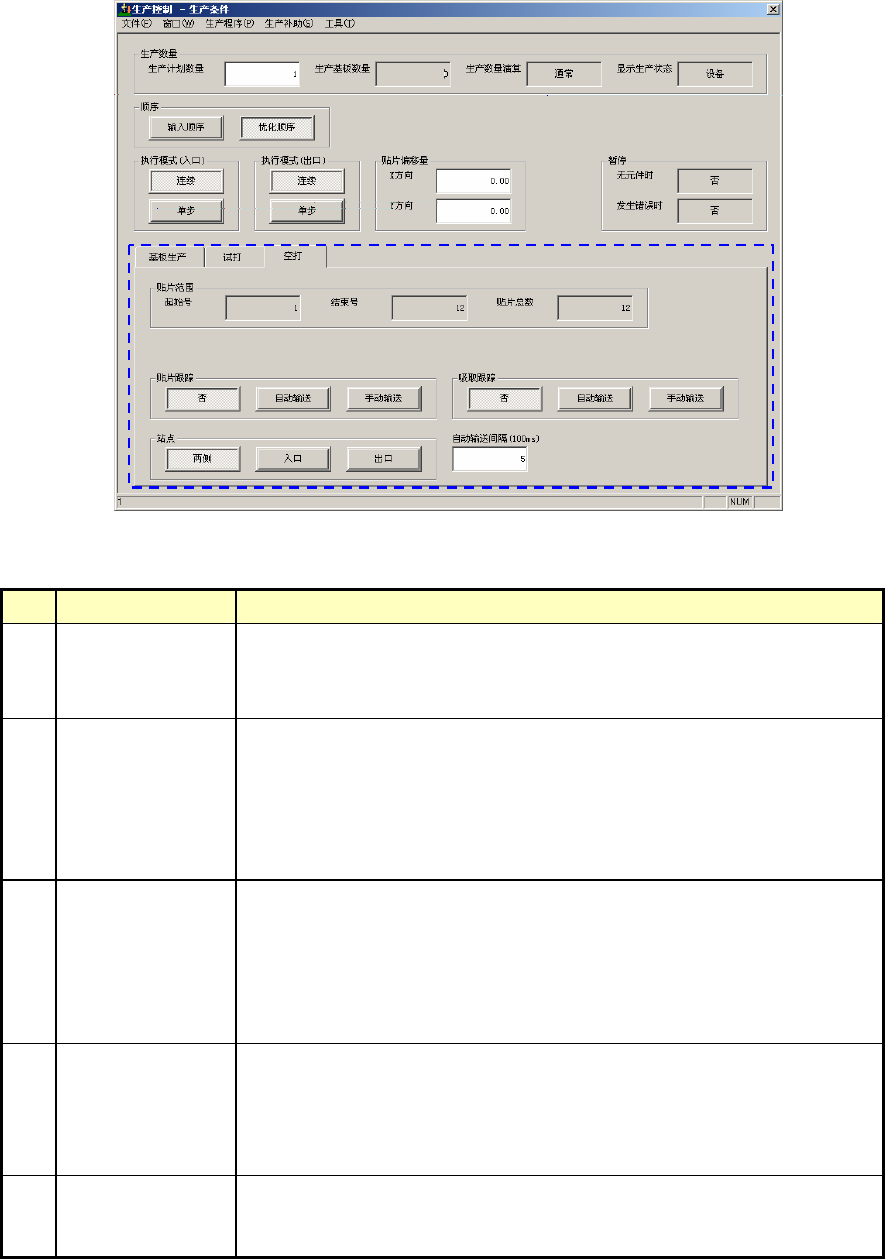

图 3-2-2-2-2 设定空打条件
No. 项目 内容
１ 贴片范围
需限定贴片范围时，请输入开始步骤号和结束步骤号。
在总贴片点数项中显示每 1 电路中的总贴片步骤号。
仅在设定为输入顺序时适用。
2 贴片跟踪 设置在空打基板后，是否用摄像机进行贴片点跟踪，
以及跟踪时是自动输送还是手动输送。
·否：不跟踪。
·自动输送：自动跟踪贴片点。
· 手动输送：在贴片点停下来，由操作人员输入后才移动到下一贴片点。
3 吸取跟踪 设置在空打基板前，是否用摄像机进行吸取点跟踪，
以及跟踪时是自动输送是手动输送。
·否：不跟踪。
·自动输送：自动跟踪吸取点。
·手动输送：在吸取点停下来，由操作人员输入后才移动到下一吸取点。
4 跟踪单元 选择贴片跟踪的站台。
·两侧：在两侧的站台进行跟踪。
·出口：在出口侧的站台进行跟踪。
·入口：在入口侧的站台进行跟踪。
5 自动输送间隔
对自动输送跟踪时，在停止位置的停止时间进行设置。
单位为 100msec(0.1 秒)为“1”。
操作手册Ⅱ
3-11
3-2-2-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，会显示生产状态画面，或生产设备状态画面。
如果按下<START>开关时尚未返回原点，则应先按下<ORIGIN>开关返回原点，然后再按下
<START>开关。
注意
按下<START>开关后贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
注意
如果尚未进行过送料器台架识别(在返回原点后，或降下、升起台架后)，
在移动吸取位置前将自动识别送料器台架。识别送料器台架时，由于贴片头
会横跨供给装置上方，因此请勿将手、脸等靠近或伸入装置中。
注意
使用 Intelli SCS 时的注意要点
完成元件的核对后，请按＜START＞按钮。
核对未完成时，无法开始生产。
详情请参见 IntelliSCS 使用说明书。
