操作手册Ⅱ 3-29 3-3-2 电动式供料器确认 本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。 3-3-2-1 电动式供料器确认画面 (1) 电动式供料器确认菜单 在菜单栏中点击[窗口] 菜单，选择确认电动式供料器。 图 3-3-2-1-1 电动式供料器的确认菜单 (2) 内容 图 3-3-2-1-2 电动式供料器的确认画面
操作手册Ⅱ
3-28
(4) 生产管理信息的管理
1)删除
要删除生产管理信息，请选择“显示内容”中的“删除”。
显示确认删除生产条件的对话框。
按下[确定]按钮，则删除生产管理信息。
按下[取消]按钮，则不删除生产管理信息。
图 3-3-1-6 删除生产管理信息对话框
2)生产管理信息的保存
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按不同文件保存生产管理信息。
另外，在生产结束时，通过在生产结束提示信息画面中保存生产程序，可以保存生产管理信息。
操作手册Ⅱ
3-29
3-3-2 电动式供料器确认
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。
3-3-2-1 电动式供料器确认画面
(1) 电动式供料器确认菜单
在菜单栏中点击[窗口] 菜单，选择确认电动式供料器。

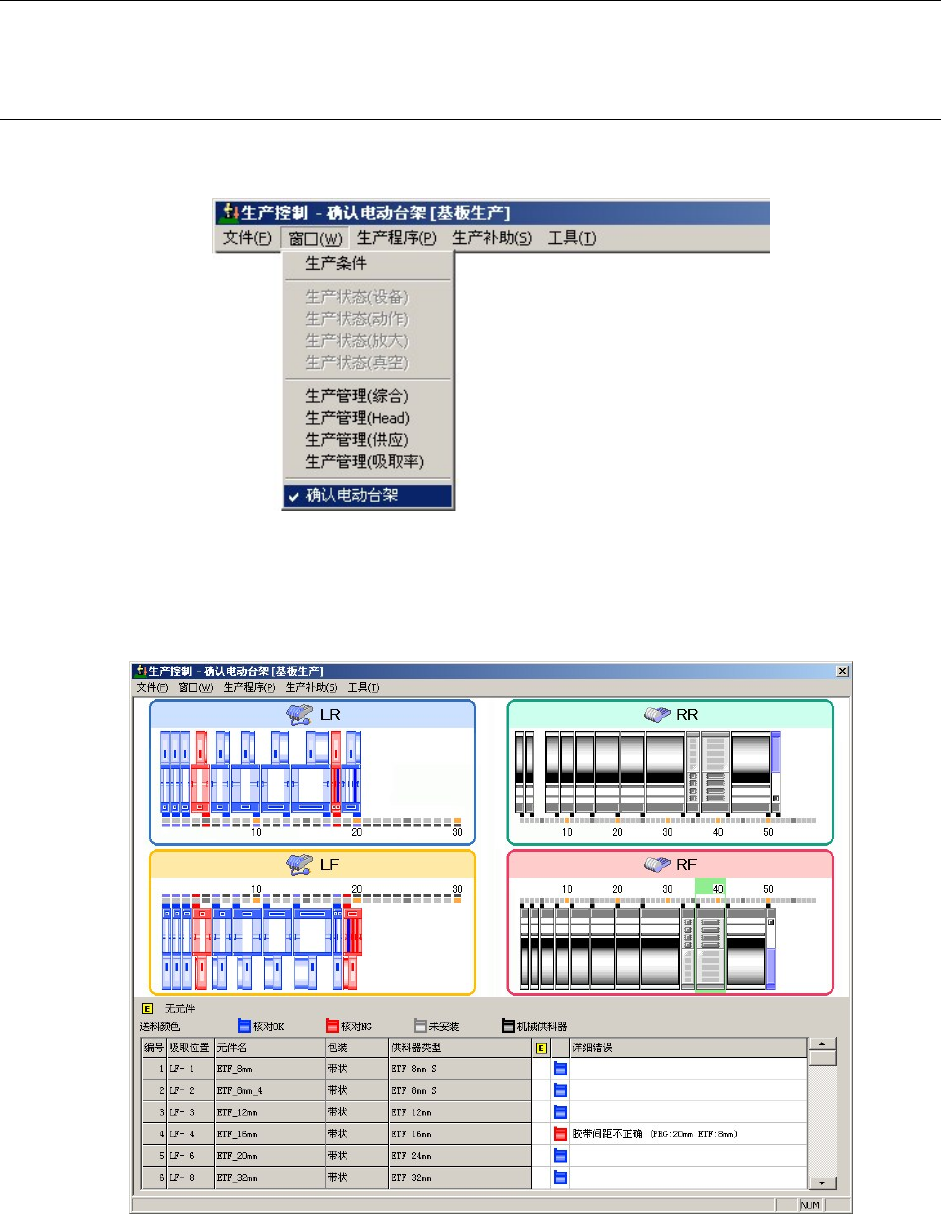

图 3-3-2-1-1 电动式供料器的确认菜单
(2) 内容
图 3-3-2-1-2 电动式供料器的确认画面
操作手册Ⅱ
3-30
1) 图像查看
电动式供料器确认画面的上半部分，用图像显示当前生产程序中要利用的供料器的状态。
（注：有跳过指定或因生产条件而不实际用于生产的供料器不作为显示对象。）
电动式供料器的错配状況用供料器的颜色表示。
供料器颜色 说明
蓝色
元件、供料器类型、送料间距等全部正确的电动式供料器。
红色
发生了错误的电动式供料器。
请从新考虑元件、供料器类型、送料间距等。
另外，台架与生产程序、设置、实际附带的台架不同时也以红色显示。
灰色
生产程序中已设置而尚未安装的供料器。
黒色
属于机械式供料器时，以黒色显示。
台架与生产程序不同时，作为错误以红色显示。
另外，当发生元件用尽的状态通知时，在供料器上重叠图标显示。
图标 说明
：元件用尽 在发生元件用尽的供料器上重叠显示。
