操作手册Ⅱ
3-53
3-5-1-8 送料器设置
可在这里显示各送料器台架的送料器布局画面，进行吸取位置的示教、跟踪。
可在入口站点、出口站点分别进行。
◆功能栏的[示教]按钮
可对选择的对象元件，进行吸取位置的示教。
◆功能栏的[跟踪]按钮
可按输送方法中指定的传送方法，对选择的送料器台架进行吸取跟踪。

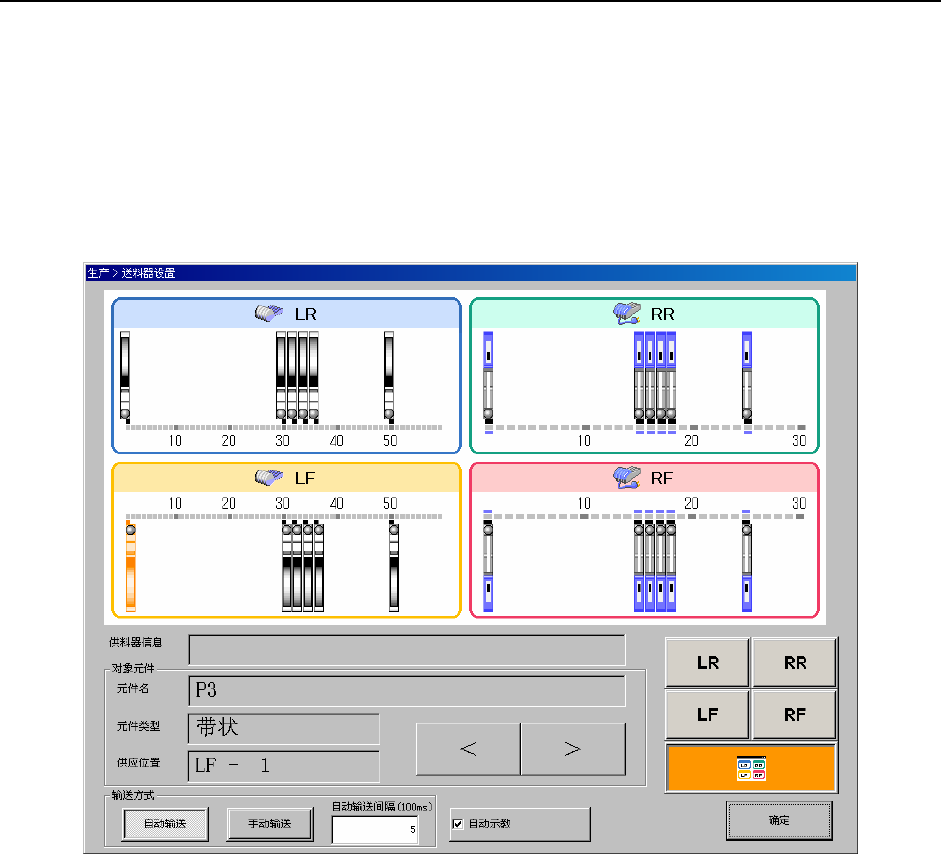

图 3-5-1-8-1 送料器设置画面
操作手册Ⅱ
3-54
(1)送料器布局
画面上部显示选择的生产程序中使用的送料器的布局。
机器设置中的台架设置与连接台架的设置不同时，将显示错误图标。

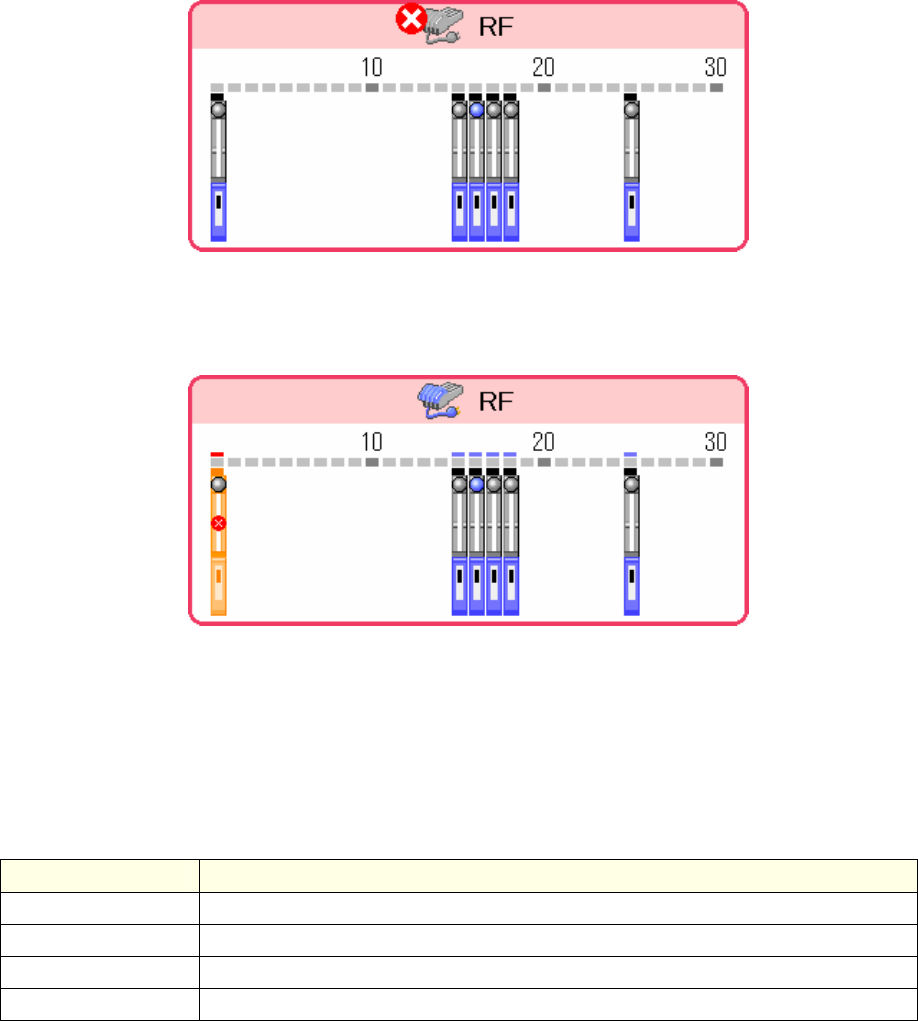

图 3-5-1-8-2 供料器设置画面（台架设置不正确）
生产程序中的设置与已装供料器的设置不同时，該供料器显示错误图标。
图 3-5-1-8-3 供料器设置画面（供料器不正确）
(2)供料器信息
显示在供料器分布中选择的电动式供料器的信息。如选择的是机械式供料器，不显示内容。
表 3-5-1-8-1 供料器信息
选择的供料器 内容
正常 无显示。
供料器未安装 未安装供料器时显示。
供料器类型不正确 生产程序的设置与所安装的供料器之供料器类型不同时会显示。
供料器间距不正确 生产程序的设置与所安装的供料器之供料器步距不同时会显示。
操作手册Ⅱ
3-55
(3)对象元件
显示在送料器布局中选择的送料器台架的送料器信息。
表 3-5-1-8-2 对象元件
项目 内容
元件名 放大显示对象送料器的元件名。
元件类型 放大显示对象送料器的元件类型。
供应位置 放大显示送料器的供应位置。
[<]按钮
[>]按钮
选择在送料器布局中选择的送料器相邻的送料器。
元件名称、元件种类、供应装置也会被更新。
(4)指定装置
从所有送料器台架、左前 LF、左后 LR、右前 RF、右后 RR 中选择。
显示选择的送料器台架的的送料器布局。
(5)输送方法
选择进行吸取跟踪时的吸取点的输送方法。
表 3-5-1-8-3 输送方法
输送方法 内容
自动输送 进行吸取跟踪时，跟踪吸取点并暂停后，自动跟踪下一个点。
手动输送
进行吸取跟踪时，跟踪吸取点后停止。
通过操作员的输入后再，跟踪下一个点。
自动输送间隔 设定自动输送时，在各吸取点暂停的时间。
自动示教 吸取跟踪时，进行自动示教。
