操作手册Ⅱ
3-86
（1）全体的进展情况
进展条显示当前的进展情况。
连续检查结束后，会显示下列信息，返回原画面。

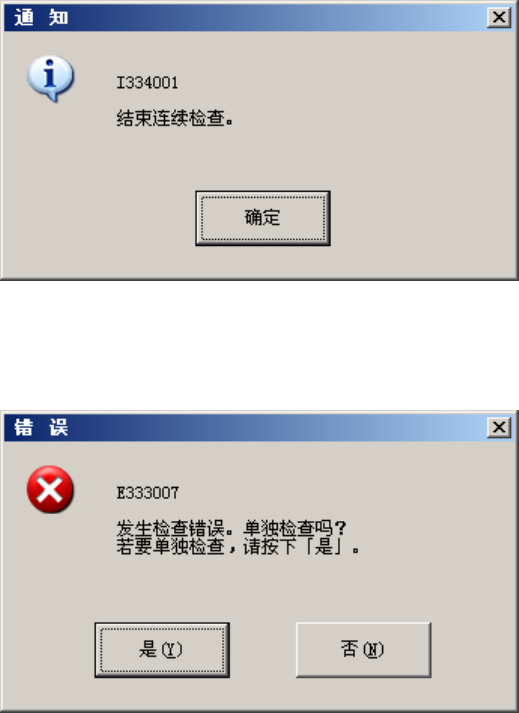

图 3-5-5-4-2 连续检查结束通知信息框
如连续检查中发生错误，则显示以下信息框。
图 3-5-5-4-3 连续检查错误信息框
若要检查下一个元件时请按[否]。将重新开始连续检查。
对于发生了检查错误的元件，若要单独进行检查时请按[是]。
（2）检查元件
显示元件内容。
操作手册Ⅱ
3-87
（3）吸取坐标
指定要进行检查、或测量的元件的吸取位置。
按下“前代替元件”按钮、“后代替元件”按钮、或“F5”键、“F6”键，即可变更为前代
替元件或后代替元件的吸取位置。
●“送料”按钮
顶推一次供料器，送出元件(32mm纸粘着带除外)。
●把示教结果反映在吸取数据上
选择是否把示教结果反映在吸取数据上。
未勾选时，坐标仅适用于此次吸取。
要进行XYZ坐标示教时，把焦点对准编辑框，再按功能栏的“示教”按钮。
(4) 检查值
显示进行检查的元件高度以及激光高度。
●测量
测量激光高度。（有关激光高度内容，请参见下一项目）
(5) 激光高度检查结果
检查后，激光高度检查结果框里会显示检查结果。
1) 状态
OK ：定心成功
数字：定心失败（数字为激光状态的号码）
2) 宽度、长度
显示定心成功时的元件尺寸。
3) 角度
显示定心时的元件角度。
操作手册Ⅱ
3-88
3-5-5-5 测量激光高度
按下[测量]按钮后，显示如下画面。
激光高度测量，根据下列条件在该测量方向上反复进行相应的测量动作，
将能够执行定心的激光高度，作为最佳激光高度。
图 3-5-5-5-1 测量激光高度画面
（1）检查元件
显示元件内容
（2）激光高度测量值
显示进行激光高度检测的必要内容。（）内显示测量前的值。
1) 元件高度
显示元件的高度。
2) 激光高度
可以任意变更激光高度。
这里设置的值，作为“激光高度判定范围”开始时的“当前的激光高度位置”使用。
3) 把测量结果反映在元件数据上。
在勾选框里选择是否把测量结果立即反映在元件数据上。
4) 同时测量元件高度
在测量激光高度前测量元件高度。同时自动计算激光高度。
在这种情况下，自动计算的激光高度，作为“激光高度判定范围”开始时的“当前的
激光高度位置”使用。激光高度不能任意指定。
