操作手册Ⅱ 4-48 4-2-3-4 暂停 图 4-2-3-4-1 生产时的暂停选项
操作手册Ⅱ
4-47
内容
序号 项目
状态 动作及详细内容
对贴片首元件的吸取时间进行设置。
在基板搬送中吸取元件。
＜注＞只限于进行 BOC、坏板标记等的标记识别
的生产。发生基板传送错误或标记识别错
误时，废弃元件。
12 传送中吸取元件
Head 移动到元件吸取坐标，基板夹紧完成后进
行吸取动作。
检出标记（坏板标记、BOC 标记、区域基准标记）的同
时进行元件吸取时，如果检测标记发生错误，已吸取的
元件会废弃，因此需要设置在标记检出后是否进行元件
吸取动作。
检测标记后进行元件吸取动作。
＜注＞本功能有效时，上述 No12「传送中吸取
元件」的功能则无法使用。
13 检查标记后吸取元件
标记检测的同时进行元件吸取动作。
设置生产动作的传送等待。
等待到基板的夹紧完成后再执行生产动作。
14 传送结束后，再运行生产
在基板夹紧完成前开始生产动作。
操作手册Ⅱ
4-48
4-2-3-4 暂停

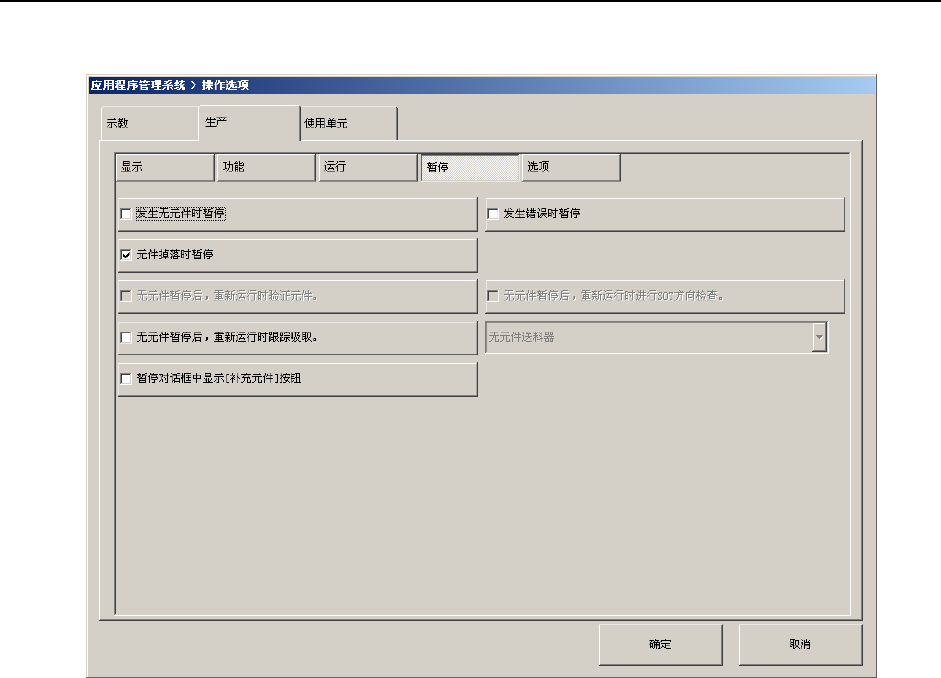

图 4-2-3-4-1 生产时的暂停选项
操作手册Ⅱ
4-49
表 4-2-3-4-1 生产中暂停选项设置项目的细节和内容
内容
序号 项目
状态 动作及详细内容
设置发生元件用完时的动作模式。
元件用完时暂停生产。
１ 发生无元件时暂停
生产中即使发生元件用完，只要有可贴片的元件，
即继续生产。
设置发生错误时的动作模式。
生产动作发生错误(包括元件用完)时，暂停生产。
２ 发生错误时暂停
在生产过程中即使发生生产动作错误，只要有可贴
片的元件，也将继续生产。
设置检测出元件掉落时的动作。
生产中检测出元件掉落时暂停，显示元件掉落。（在
贴片的最后再进行元件检测）
３ 元件掉落时暂停
元件掉落时继续生产。
设置元件用完重新起动时进行验证检查。
未设置 CVS 装置时，不能选择。
元件用完重新起动时，进行验证检查。
4
无元件暂停后，重新运行时
验证元件。
元件用完暂停后重新起动时，不进行验证检查。
设置元件用完重新起动时进行 SOT 方向检查。
没有设置 SOT 方向检查台时，不能选择。
元件用完暂停重新起动时，可进行 SOT 方向检查。
5
无元件暂停后，重新运行时
进行 SOT 方向检查。
元件用完暂停重新起动时，不进行 SOT 方向检查。
