FX-3R_（操作手册.管理员）OperationManual2_Rev00_C - 第358页
操作手册Ⅱ 4-51 4-2-3-5 选项 在没有通过 MS 参数设置任何选项的情况下，画面上不显示“选项”按钮。 图 4-2-3-5-1 生产时的检查选项
操作手册Ⅱ
4-50
内容
序号 项目
状态 动作及详细内容
设置元件用完、或激光重试超次导致暂停时，选择重试、按
下<START>开关时，在执行重试前是否执行跟踪吸取。
在重试前执行吸取跟踪。此时，吸取跟踪对象供给
装置组合框为“有效”状态，可进行选择。在组合
框的指定条件如下。
元件用完的供给装置
只把元件用完的供给装
置作为吸取跟踪对象。
元件用完或出错的所有
供给装置
只把元件用完或发生错
误的供给装置作为吸取
跟踪对象。
元件用完的供给装置和
所有安装相同元件的供
给装置
把与元件用完的供给装
置装有相同元件的供应
装置全部作为吸取跟踪
的对象。
6
无元件暂停后，重新运行时
跟踪吸取
不执行吸取跟踪。此时，吸取跟踪对象供给装置组
合框“无效”，无法进行选择。
设置生产暂停时对用完的元件进行补充的功能。
7
暂停对话框中显示[补充元
件]按钮
生产暂停时画面上出现“补充元件”按钮。
元件用完时和标记识别错误暂停时画面上不带
“补充元件”按钮。
按下“补充元件”按钮后，以送料器（带状、管状、
散装）元件为对象补充元件。
操作手册Ⅱ
4-51
4-2-3-5 选项
在没有通过 MS 参数设置任何选项的情况下，画面上不显示“选项”按钮。

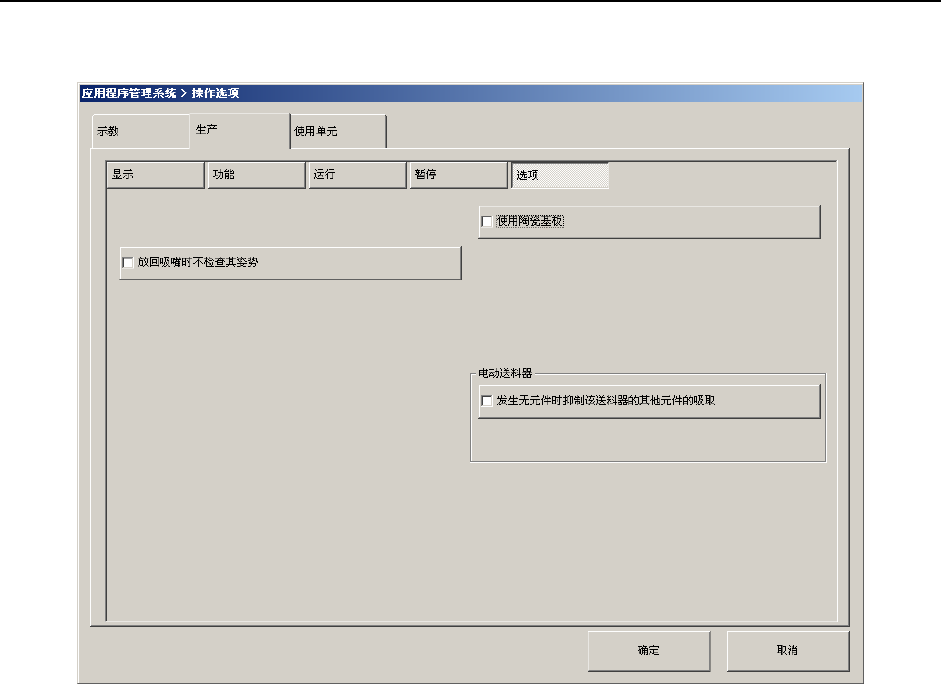

图 4-2-3-5-1 生产时的检查选项
操作手册Ⅱ
4-52
表 4-2-3-5-1 生产时检查选项的设置细节和内容
内容
No. 项目
状态 动作及详细内容
设置是否使用陶瓷基板用的补偿量。
根据“机器设置”中设置的陶瓷基板用的按压补偿
量推挤支撑台。
1 使用陶瓷基板
根据“机器设置”中设置的按压普通基板补偿量推
挤支撑台。
设置是否在放回吸嘴时检查吸嘴的姿势。
放回吸嘴时不检查吸嘴的姿势。检查出异常时，显
示“吸嘴安装状态异常”。
2 放回吸嘴时不检查其姿势
放回吸嘴时检查吸嘴的姿势。
这里设置的是，在使用多通道的电动供料器进行生产时，某
个通道发生元件用尽，同一供料器内又无可以替代的元件时
是否阻止吸取动作。
阻止吸取动作。
3
发生无元件时抑制该供料器的其
它元件的吸取
不阻止吸取动作。
