操作手册Ⅱ
4-64
3）吸嘴种类
吸嘴种类是指要安装在画面左侧 ATC 号上的吸嘴的类型。
吸嘴种类，只可自动设置。
吸嘴种类如表 4-4-4-1-3 可设置的吸嘴种类所示。
表 4-4-4-1-3 可设置的吸嘴种类
No. 设置项目 设置内容
1 通常 通常吸嘴
2
T 型 吸尘器型吸嘴
3
夹持 夹持吸嘴
4）真空压
把对应的吸嘴安装到画面左侧 ATC 号上时的真空值。
只可自动设置。
5）吸嘴高度
把对应的吸嘴安装到画面左侧 ATC 号上时，该吸嘴与基准吸嘴的长度差值。
只可自动设置。
6）选择吸嘴配置
按下画面右侧的“选择吸嘴配置”按钮，则吸嘴将安装到焦点所在 ATC 号的 Head（贴片
头）上，并自动设置各项值。
按“F3”键功能相同，可把吸嘴安装到焦点所在的 ATC 号的 Head（贴片头）上，并设置
其各项值。

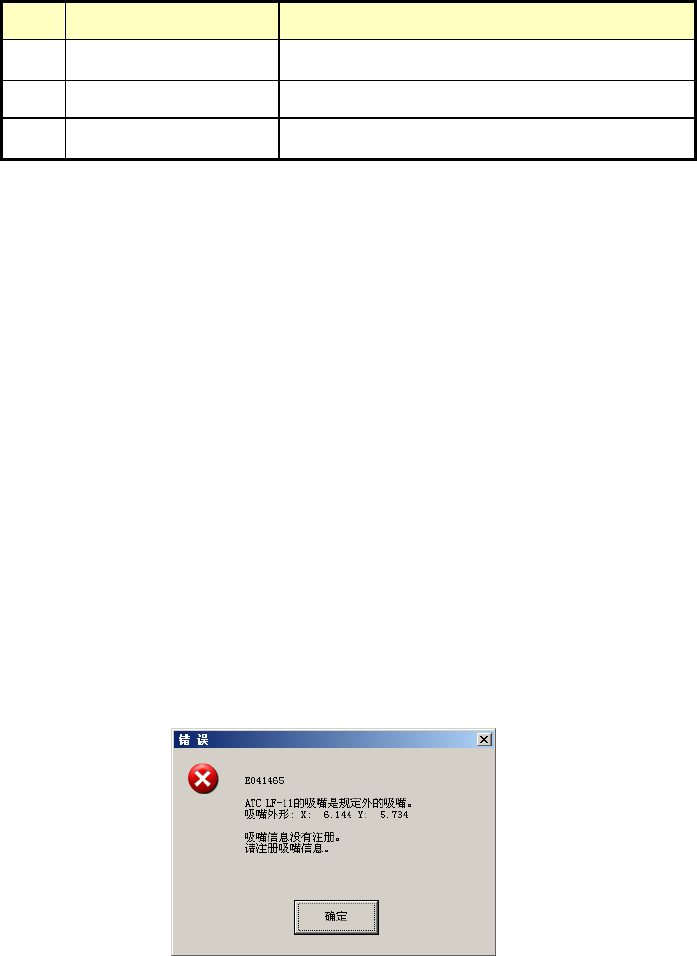

注1) 如获得的吸嘴外形在规定范围外，当没有符合该吸嘴宽度的吸嘴时，画面将显示如下
的提示信息。此时，请选择吸嘴后重新手动输入信息。
图 4-4-4-1-4 吸嘴信息未注册画面
操作手册Ⅱ
4-65

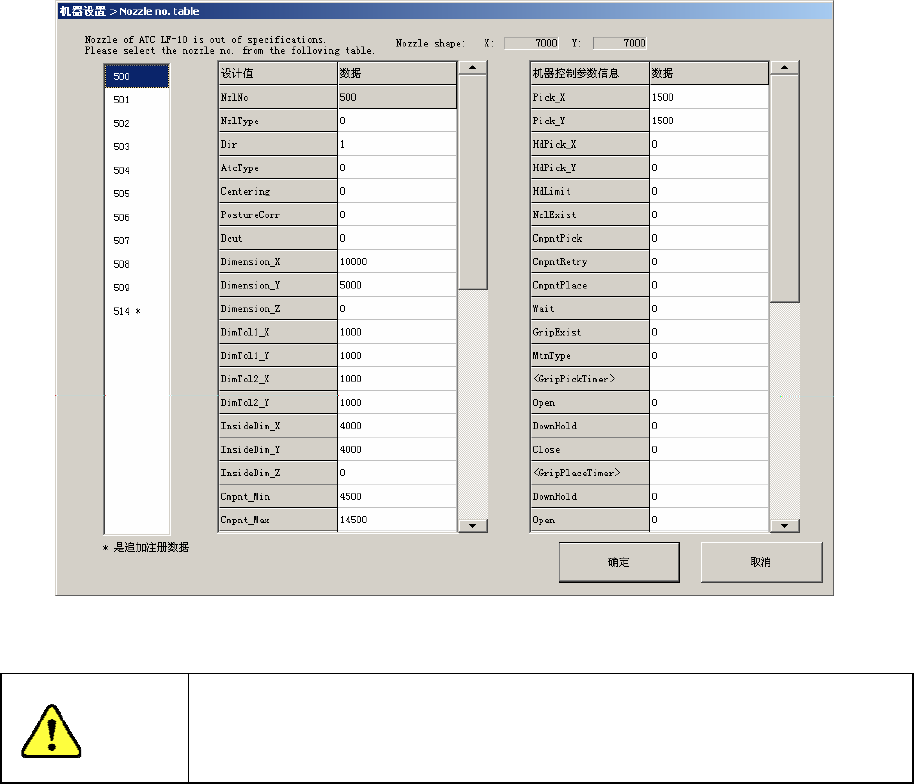

注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，请选择吸嘴后重新手动输入信息。
图 4-4-4-1-5 设置吸嘴号一览画面
选择“F3”或“确定”后，轴会开始移动，进行吸嘴的装卸。
在按下“F3”或“确定”前，请务必确认无人在进行装置内部的作业。另外，
为了避免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和
头靠近装置。
警告
操作手册Ⅱ
4-66
7）自动分配

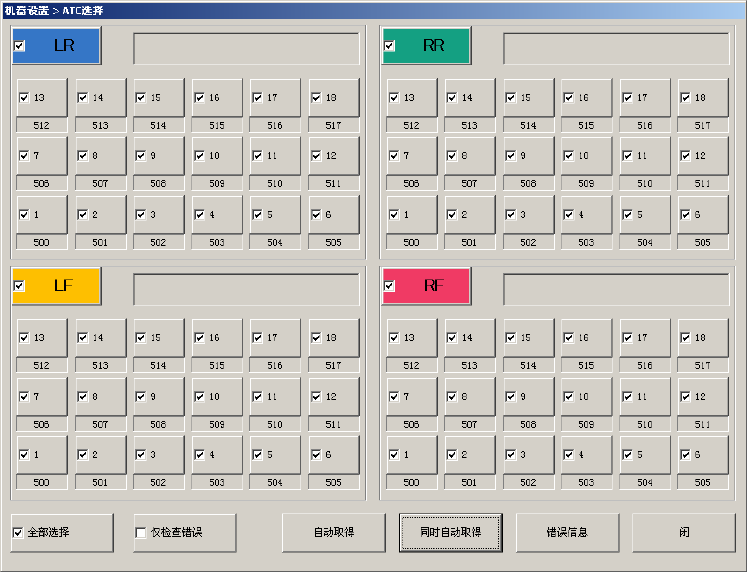

按下画面右侧的“自动分配”按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下“自动取得”按钮，则被选择的 ATC 号的吸嘴可依次自动完成
设置。
图 4-4-4-1-6 自动设置 ATC 号选择画面
・按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。
按“LF”、“LR”、“RF”、“RR”各按钮时，为选择或删除所选台架的所有吸嘴。
・利用[仅检查错误]按钮，可以选择／解除吸嘴分配中发生了错误的 ATC 吸嘴。
・利用[自动取得]按钮，可关闭自动设置 ATC 号选择对话框，一个一个地执行所选择的 ATC
的吸嘴分配。
・利用[同时自动取得]按钮，可４Head 单元同时执行自动设置 ATC 号选择对话框中选择的
ATC 的吸嘴分配。
・测量被安装的吸嘴的顶端高度，取得吸嘴高度。
・根据被安装的吸嘴的外形宽度，设置吸嘴号。
・根据被安装的吸嘴的状态，取得真空值，进行设置。
