操作手册Ⅱ 4-66 7） 自动分配 按下画面右侧的“自动分配”按钮后，可显示如下画面。 勾选需要分配的 ATC 号， 按下 “自动取得” 按钮， 则被选择的 ATC 号的吸嘴可依次自动完成 设置。 图 4-4-4-1-6 自动设置 ATC 号选择画面 ・ 按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。 按“LF” 、 “LR” 、 “RF” 、 “RR”各按钮时，为选择或删除所选台架的所有吸嘴。 ・ 利用[仅检查错误]按钮，可…
操作手册Ⅱ
4-65
注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，请选择吸嘴后重新手动输入信息。
图 4-4-4-1-5 设置吸嘴号一览画面
选择“F3”或“确定”后，轴会开始移动，进行吸嘴的装卸。
在按下“F3”或“确定”前，请务必确认无人在进行装置内部的作业。另外，
为了避免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和
头靠近装置。
警告
操作手册Ⅱ
4-66
7）自动分配
按下画面右侧的“自动分配”按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下“自动取得”按钮，则被选择的 ATC 号的吸嘴可依次自动完成
设置。
图 4-4-4-1-6 自动设置 ATC 号选择画面
・按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。
按“LF”、“LR”、“RF”、“RR”各按钮时，为选择或删除所选台架的所有吸嘴。
・利用[仅检查错误]按钮，可以选择／解除吸嘴分配中发生了错误的 ATC 吸嘴。
・利用[自动取得]按钮，可关闭自动设置 ATC 号选择对话框，一个一个地执行所选择的 ATC
的吸嘴分配。
・利用[同时自动取得]按钮，可４Head 单元同时执行自动设置 ATC 号选择对话框中选择的
ATC 的吸嘴分配。
・测量被安装的吸嘴的顶端高度，取得吸嘴高度。
・根据被安装的吸嘴的外形宽度，设置吸嘴号。
・根据被安装的吸嘴的状态，取得真空值，进行设置。
操作手册Ⅱ
4-67
4-4-4-2 无吸嘴时真空值
设置未安装吸嘴状态下的各贴片头的真空值，以便检查各贴片头的真空值不均状况。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行贴片头的检查和清
扫。
选择无吸嘴时真空值后，可显示如下画面。

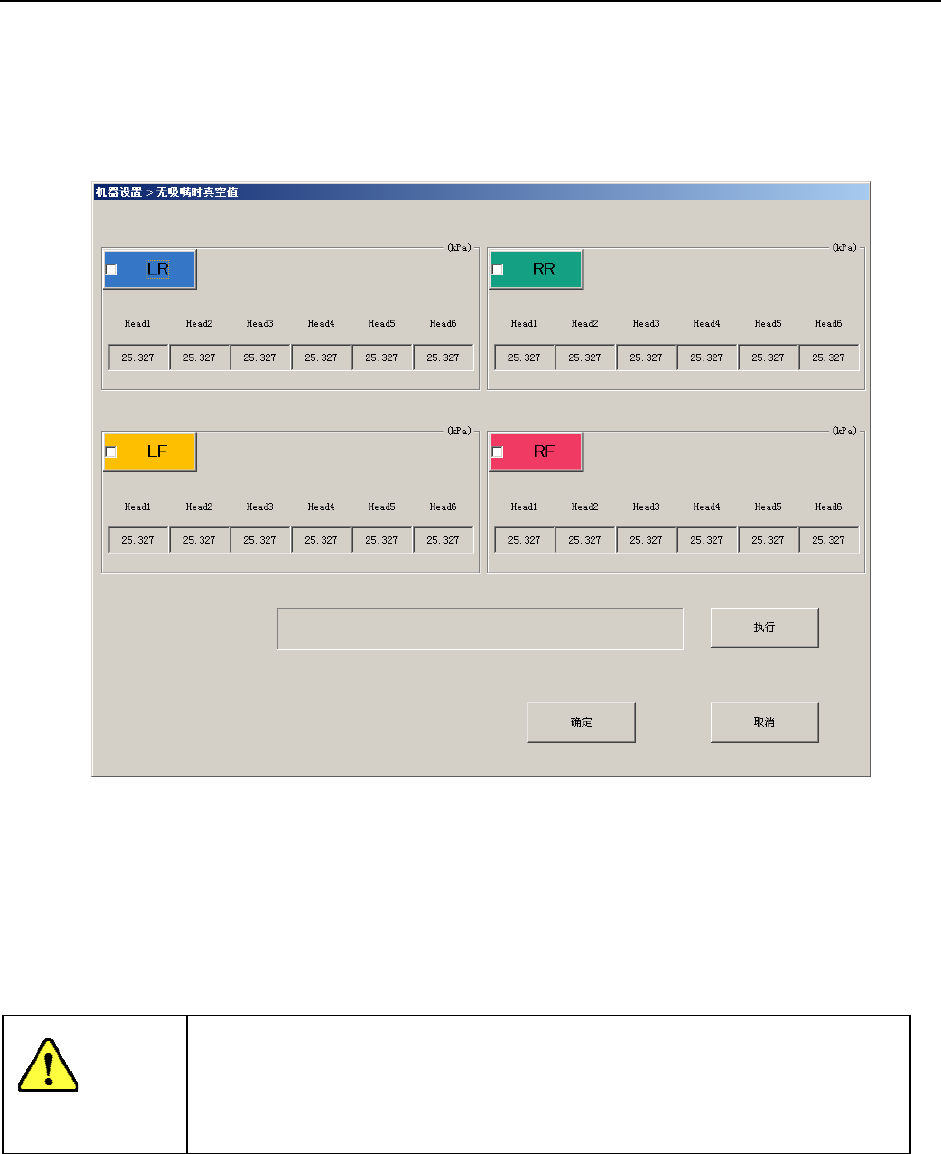

图 4-4-4-2-1 无吸嘴时真空值设置画面
选择对象 Head(贴片头)，按下“执行”按钮，即可自动取得真空值。
完成设置后，单击“OK”确定。
点击“执行”后轴会开始移动，进行吸嘴装卸。
在单击“执行”前，请务必确认无人在进行装置内部的作业。另外，为了避
免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
警告
